SECTION
7-
WHEEL BRAKES
SECTION 8 - OPTIONS
&
AVERTISSEMENT
Après TOUT
réglage,
réparation ou entretien et AVANT toute
utilisation,
assurez-
vous que l'ensemble des éléments de fixation sont bien
serrés,
afin d'éviter tout
risque
de
blessure ou de dommage.
Assurez-vous de ne pas coincer le ventre de l'utilisateur lorsque vous réglez la
profondeur de la tablette.
Installation/réglage de la tablette escamotable
Installation de la tablette escamotable
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 8. 1.
1.
Installez le support en "T"
®
sur le tube vertical d'accoudoir avec les boulons de
fixation
(MS).
2. Insérez le tube
®
de la tablette dans son support
®
sous la manchette d'accoudoir.
3.
Faites glisser la tablette en avant ou en arrière pour obtenir la profondeur
souhaitée.
4. Serrez fermement la molette
©.
5.
Réglez la position latérale de la tablette escamotable grâce au 4 vis de
montage
.
Tablette escamotable
4 vis de montage
-
~
~"~
~
'
✓-
©
;
~
_ _,
,~
B
-0
Boulons de fixation

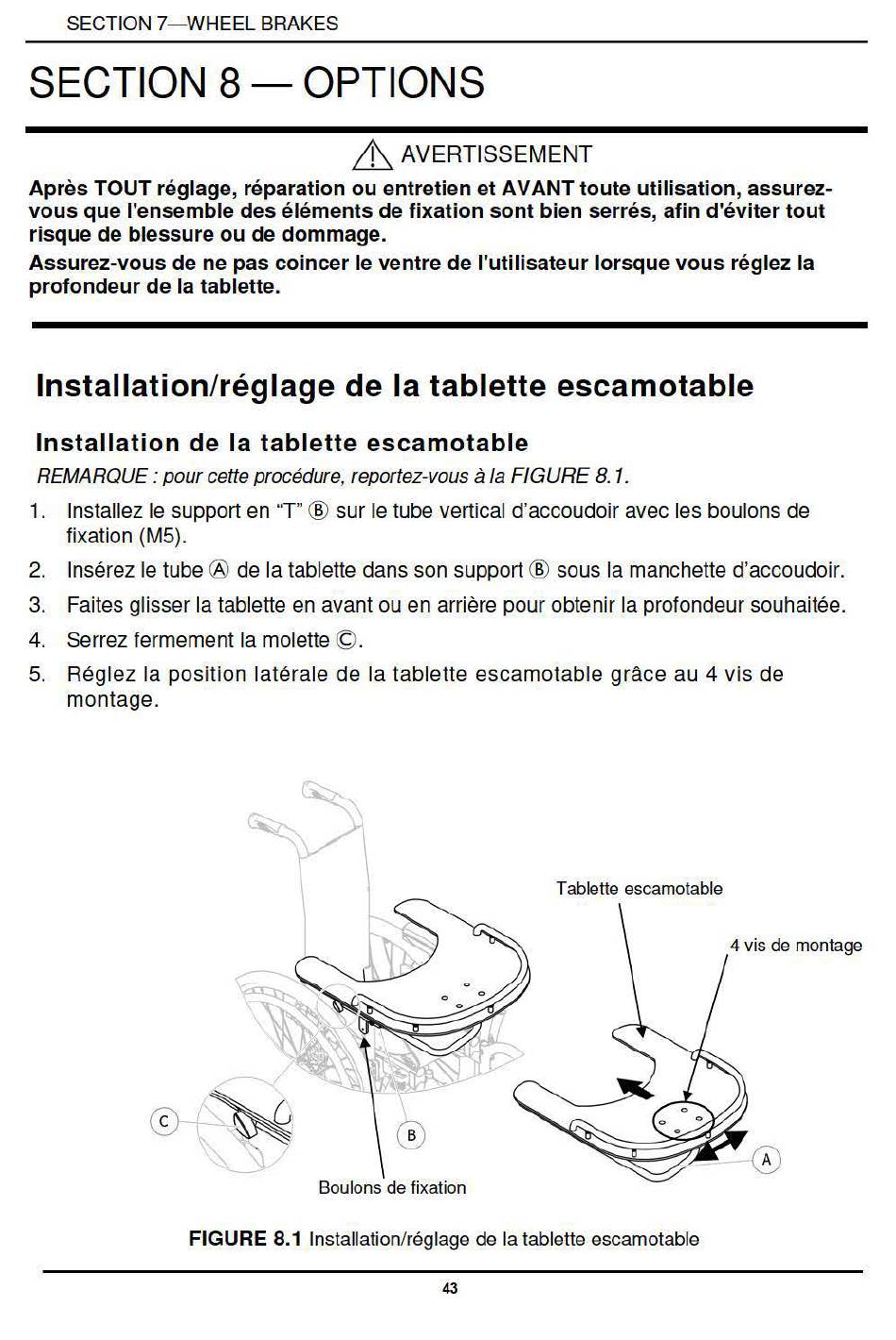

FIGURE 8.1
Installation/réglage de la tablette escamotable
