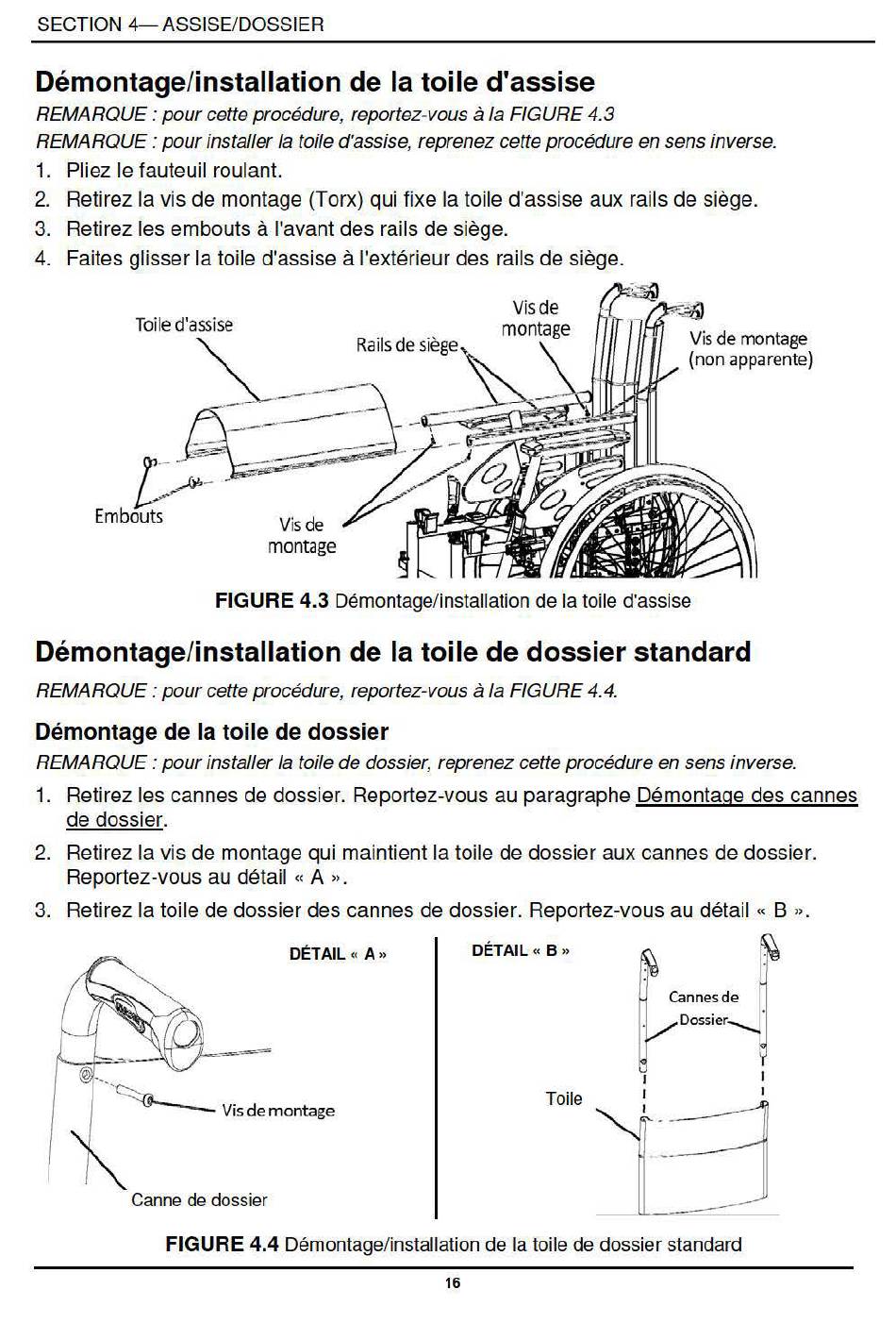

SECTION 4-ASSISE/DOSSIER
Démontage/installation de la toile d'assise
REMARQUE
:
pour cette procédure, reportez-vous à la FIGURE 4.3
REMARQUE : pour installer la toile
d'assise,
reprenez cette procédure en sens
inverse.
1. Pliez le fauteuil roulant.
2. Retirez
la
vis de montage (Torx) qui fixe la toile d'assise aux rails de siège.
3. Retirez les embouts à
l'avant
des rails de siège.
4. Faites glisser la toile d'assise à
l'extérieur
des rails de siège.
Vis de
Toile
d'assise
montage
~
-
-~•ils
de
siège
-----
-
---·
l~
~---~~-
Embouts
Vis de
montage
Vis de montage
(non apparente)
FIGURE 4.3
Démontage/installation de la toile d'assise
Démontage/installation de la toile de dossier standard
REMARQUE : pour cette procédure, reportez-vous
à
la FIGURE 4.4.
Démontage de la toile de dossier
REMARQUE: pour installer
la
toile de dossier, reprenez cette procédure en
sens
inverse.
1. Retirez
les
cannes de dossier. Reportez-vous au paragraphe Démontage des cannes
de dossier.
2. Retirez la vis de montage qui maintient la
toile
de dossier aux cannes de
dossier.
Reportez-vous au
détail
«
A
»
.
3. Retirez la toile de dossier des cannes de dossier. Reportez-vous au détail
«
B
».
DÉTAIL
«
A
»
DÉTAIL
«
8
»
Vis
de montage
Toile
Canne
de
dossier
FIGURE 4.4
Démontage/installation de
la
toile
de dossier standard
16
