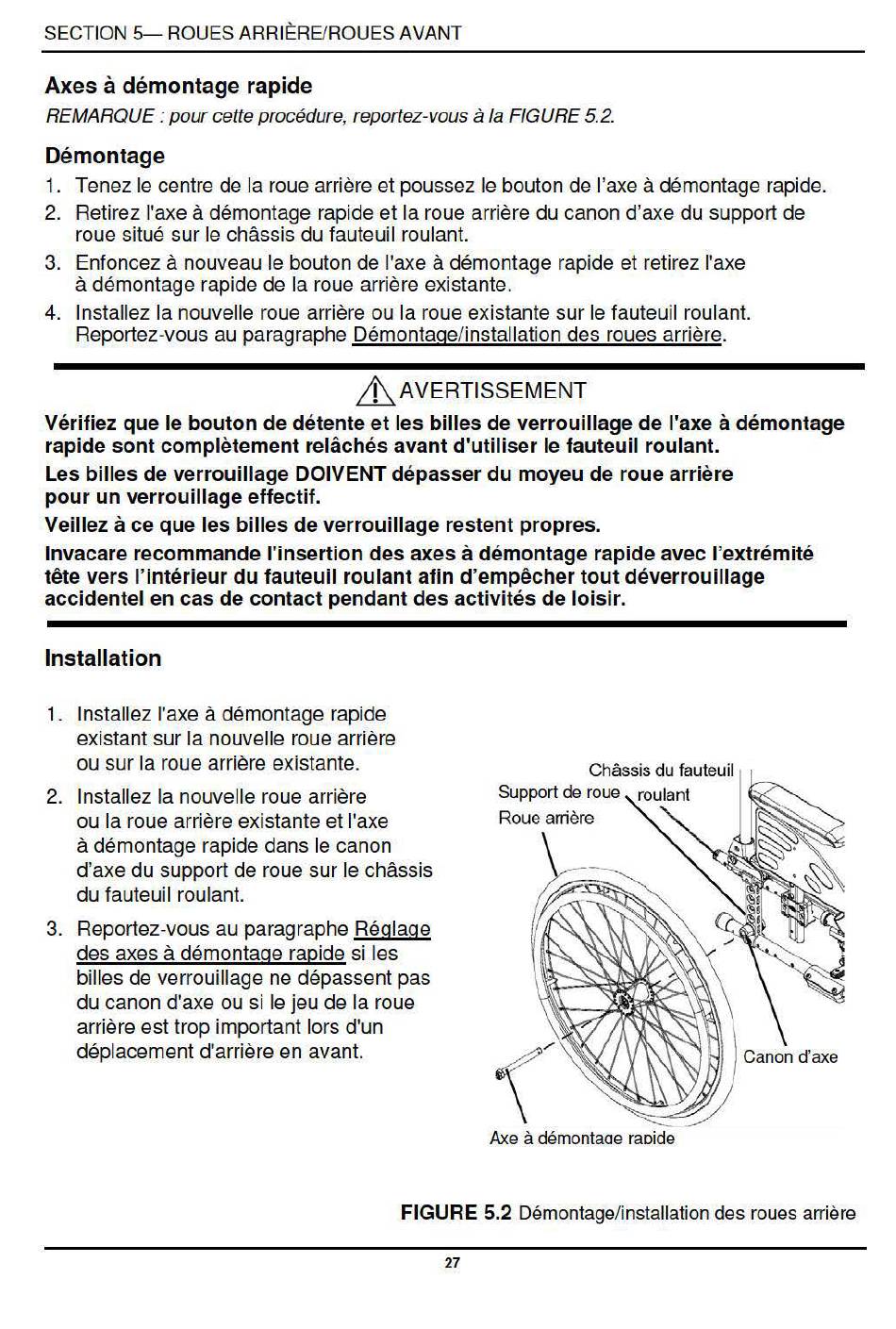

Invacare Action 3 Junior Manuel De Maintenance page 27

SECTION 5- ROUES ARRIÈRE/ROUES AVANT
Axes à démontage rapide
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 5.2.
Démontage
1. Tenez le centre de la roue arrière et poussez le bouton de l'axe à démontage rapide.
2. Retirez l'axe à démontage rapide et la roue arrière du canon d'axe du support de
roue situé sur le châssis du fauteuil roulant.
3. Enfoncez à nouveau le bouton de l'axe à démontage rapide et retirez l'axe
à démontage rapide de la roue arrière existante.
4. Installez la nouvelle roue arrière ou la roue existante sur le fauteuil roulant.
Reportez-vous au paragraphe Démontage/installation des roues arrière.
&_
AVERTISSEMENT
Vérifiez que le bouton de détente et les billes de verrouillage de l'axe à démontage
rapide sont complètement relâchés avant d'utiliser le fauteuil roulant.
Les billes de verrouillage DOIVENT dépasser du moyeu de roue arrière
pour un verrouillage effectif.
Veillez à ce que les billes de verrouillage restent propres.
lnvacare recommande l'insertion des axes à démontage rapide avec l'extrémité
tête vers l'intérieur du fauteuil roulant afin d'empêcher tout déverrouillage
accidentel en cas de contact pendant des activités de loisir.
Installation
1. Installez l'axe à démontage rapide
existant sur la nouvelle roue arrière
ou sur la roue arrière existante.
2. Installez la nouvelle roue arrière
ou la roue arrière existante et l'axe
à démontage rapide dans le canon
d'axe du support de roue sur le châssis
du fauteuil roulant.
3. Reportez-vous au paragraphe Réglage
des axes à démontage rapide si les
billes de verrouillage ne dépassent pas
du canon d'axe ou si le jeu de la roue
arrière est trop important lors d'un
déplacement d'arrière en avant.
Châssis du fauteuil
Support de roue
Roue arrière
Axe à démontaae raoide
FIGURE 5.2
Démontage/installation des roues arrière
