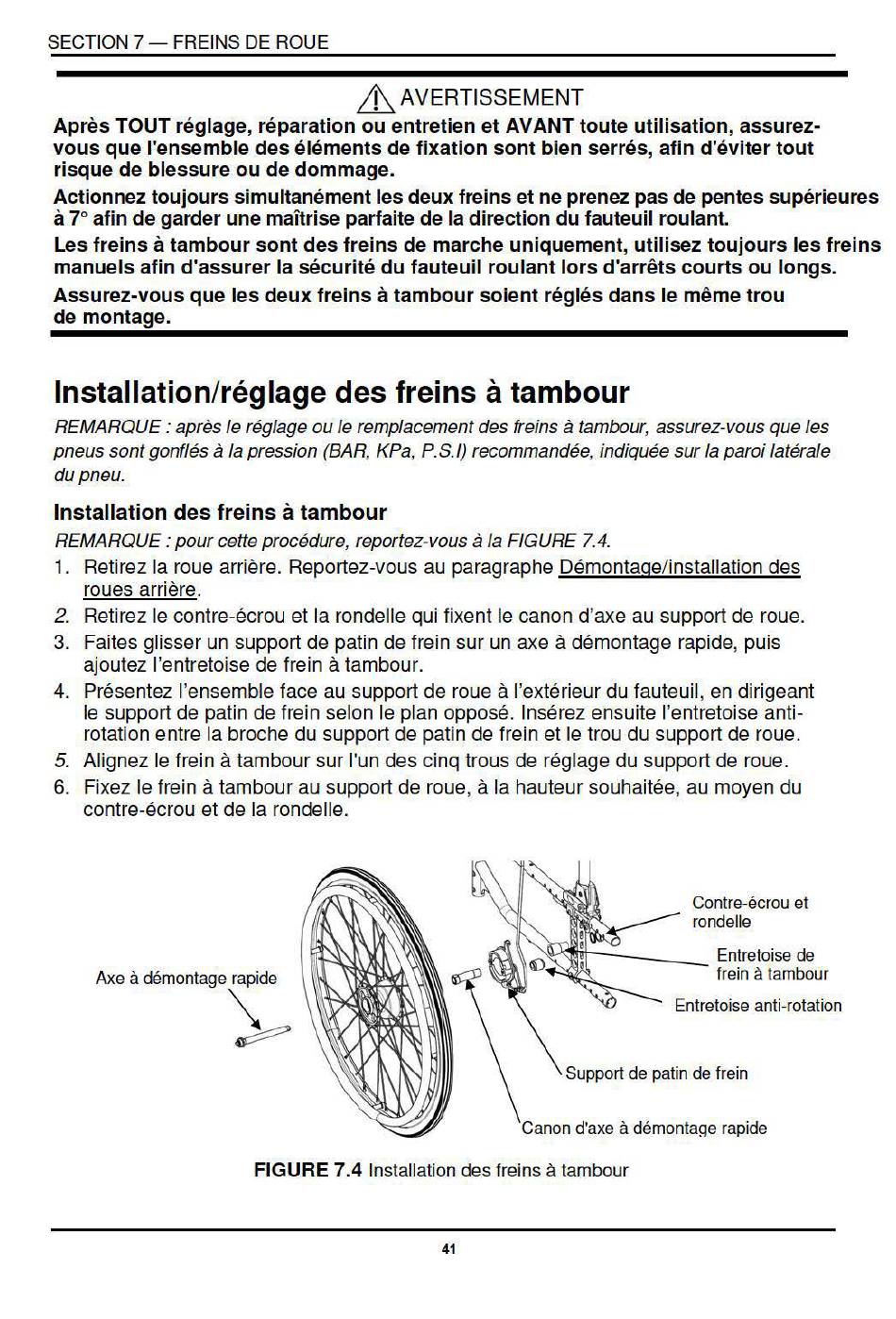

Invacare Action 3 Junior Manuel De Maintenance page 41

SECTION 7 - FREINS DE ROUE
&
AVERTISSEMENT
Après TOUT réglage, réparation ou entretien et AVANT toute utilisation, assurez-
vous que l'ensemble des éléments de fixation sont bien serrés, afin d'éviter tout
risque de blessure ou de dommage.
Actionnez toujours simultanément les deux freins et ne prenez pas de pentes supérieures
à 7° afin de garder une maîtrise parfaite de la direction du fauteuil roulant.
Les freins à tambour sont des freins de marche uniquement, utilisez toujours les freins
manuels afin d'assurer la sécurité du fauteuil roulant lors d'arrêts courts ou longs.
Assurez-vous que les deux freins à tambour soient réglés dans le même trou
de montage.
Installation/réglage des freins à tambour
REMARQUE : après le réglage ou le remplacement des freins à tambour, assurez-vous que les
pneus sont gonflés à la pression (BAR, KPa, P.S./) recommandée, indiquée sur la paroi latérale
du pneu.
Installation des freins à tambour
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 7.4.
1. Retirez la roue arrière. Reportez-vous au paragraphe Démontage/installation des
roues arrière.
2. Retirez le contre-écrou et la rondelle qui fixent le canon d'axe au support de roue.
3. Faites glisser un support de patin de frein sur un axe à démontage rapide, puis
ajoutez l'entretoise de frein à tambour.
4. Présentez l'ensemble face au support de roue à l'extérieur du fauteuil , en dirigeant
le support de patin de frein selon le plan opposé. Insérez ensuite l'entretoise anti-
rotation entre la broche du support de patin de frein et le trou du support de roue.
5. Alignez le frein à tambour sur l'un des cinq trous de réglage du support de roue.
6. Fixez le frein à tambour au support de roue, à la hauteur souhaitée, au moyen du
contre-écrou et de la rondelle.
Axe à démontage rapide
~
Contre-écrou et
rondelle
Entretoise de
frein à tambour
Entretoise anti-rotation
Support de patin de frein
Canon d'axe à démontaqe rapide
FIGURE 7.4
Installation des freins à tambour
