SECTION 4-ASSISE/DOSSIER
Canne de dossier
Support de canne
de dossier
Dossier inclinable (versions mécanique et à vérin à gaz)
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 4.8.
Pour installer le dossier inclinable, reprenez cette procédure en sens inverse,
de l'étape 1 à l'étape 3.
1. Retirez le support de canne de dossier. Reportez-vous au paragraphe Démontage du
support de canne de dossier.
2. Tirez sur la toile d' a ssise.
3. Retirez les deux vis de montage et les contre-écrous qui fixent le support de canne
de dossier au châssis du fauteuil roulant.
4. Installez le nouveau
REMARQUE : les deux cannes de dossier doivent être
trou de réglage.
Canne de dossier
Support de canne de dossier

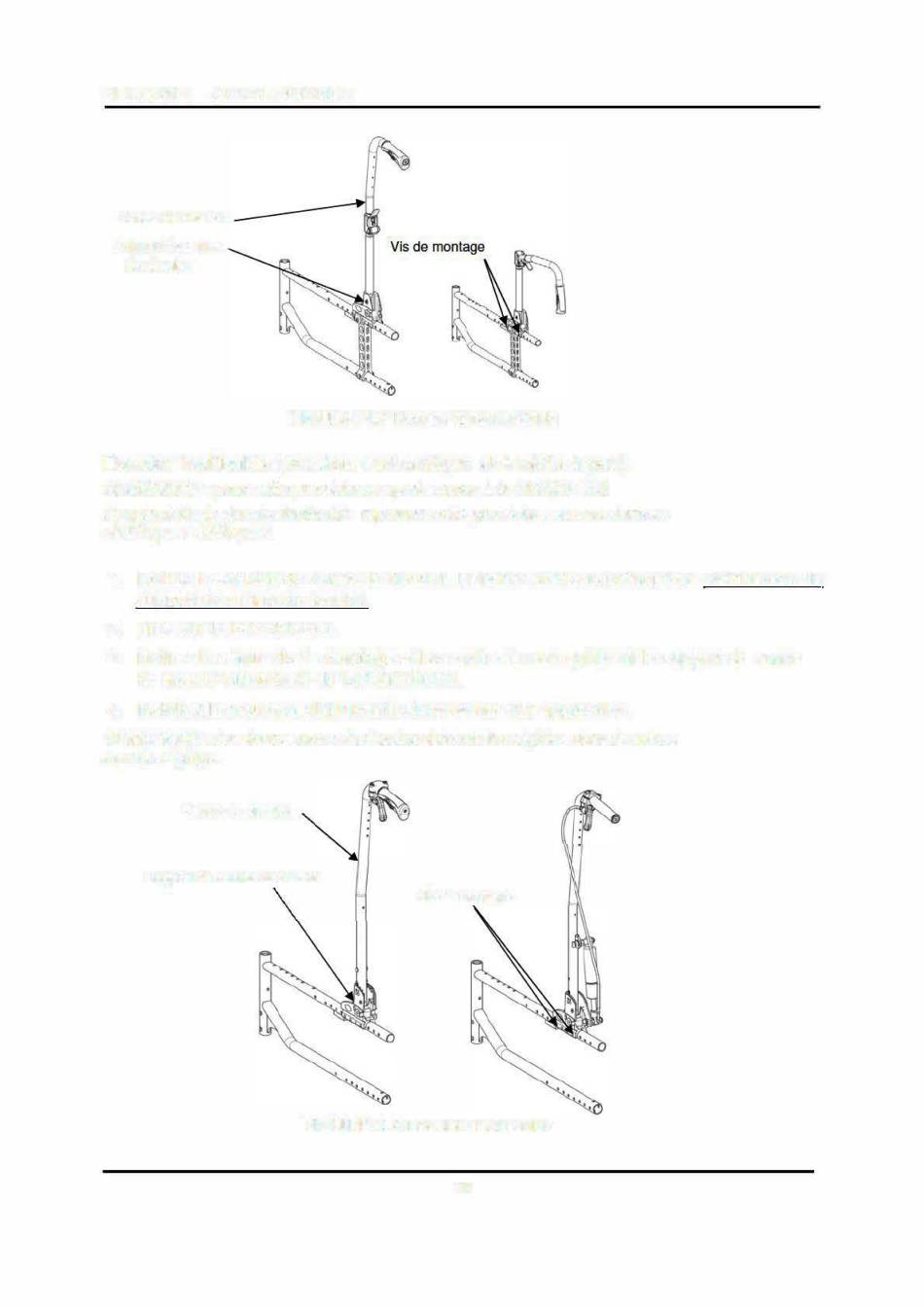

FIGURE 4.7
Dossier fixe/rabattable
kit incluant la toile de dossier appropriée.
Vis de montage
FIGURE 4.8
Dossiers inclinables
20
réglées dans le même
