SECTION 4 - ASSISE/DOSSIER
Réglage de la largeur du croisillon (version évolutif)
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 4.2.
1. Démontez la toile d'assise. Reportez-vous au paragraphe Démontage/installation de la
toile d'assise.
2. ôtez les 2 vis de montage (M6) des parties supérieures ainsi que le boulon central (M6).
3. Faites glisser simultanément, les 2 parties supérieures (croisillon et parties internes) à la
largeur désirée en utilisant les trous prédéterminés (SW 1, SW2, SW3, SW 4) et positionnez le
boulon central dans son nouveau logement. (Reportez-vous à la FIGURE 4.2 et au tableau
des largeurs, ci-dessous en respectant les valeurs L 1 ou L2 en fonction de la largeur choisie).
4. Serrez fermement les 2 vis de montage (M6) des parties supérieures ainsi que le boulon
central (M6).
5. Installez la toile d'assise appropriée, si nécessaire. Reportez-vous au paragraphe
Démontage/installation de la toile d'assise
6. Installez la toile de dossier appropriée, si nécessaire. Reportez-vous au paragraphe
Démontage/installation de la toile de dossier.
7. Installez la palette repose-pieds appropriée, si nécessaire. Reportez-vous au paragraphe
Installation de la palette repose-pieds
0
0-
SW4
=
280 A/ 380 B mm
SW4
SW3
SW2
~\\ SW3
=
255 A/ 355 B mm
\
\
\ \
- ~ -,
\ \ \ ! '. \ SW2 : 230 A/ 330
B
mm
\ '\. ; . ~ ... \ \ (1 \
\ \ _i \~ / • \ SW1 = 205 A/ 305 B rnm
SW1
SW4
SW3
SW2
SW1
2 vis de montage (M6)
Boulon central (MG)
mm
L1
L 2
205
272,4
243
SW1
A
---·- ·-
..............
230 255 280 305
289,7 308,2 327,5 348,5
260,3 278,8 2 98,1 31 9,1
SW2 SW3 SW4
SW1
A ( ) @ : ~
a ()~ =-@®)
L1
B
- - - · - · - ··""'"' " '"
330 355 380
369,1 390,3 411 ,9
339,7 360,9 382,5
SW2 SW3 SW4

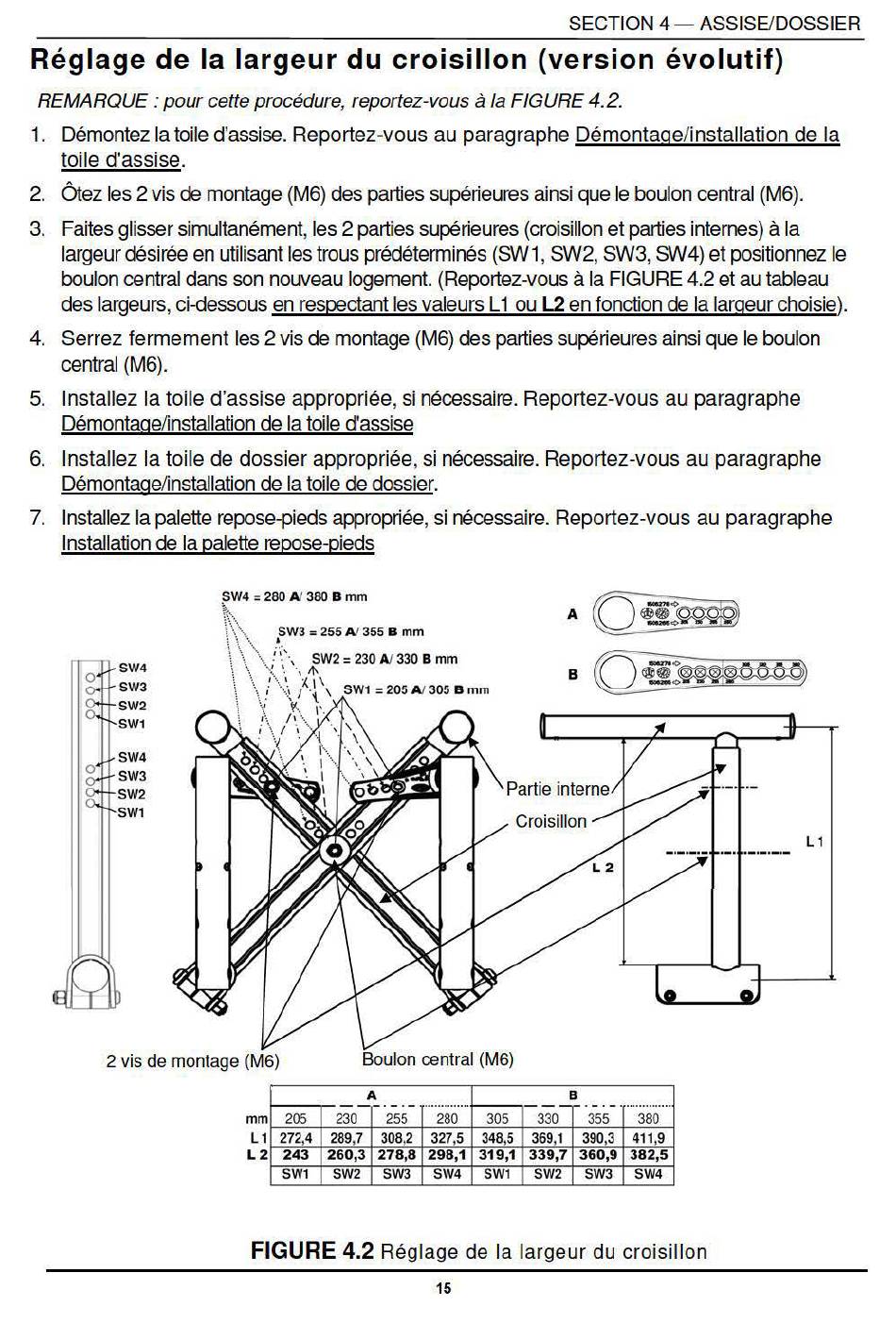

FIGURE 4.2 Rég lage de la largeur du croisillon
