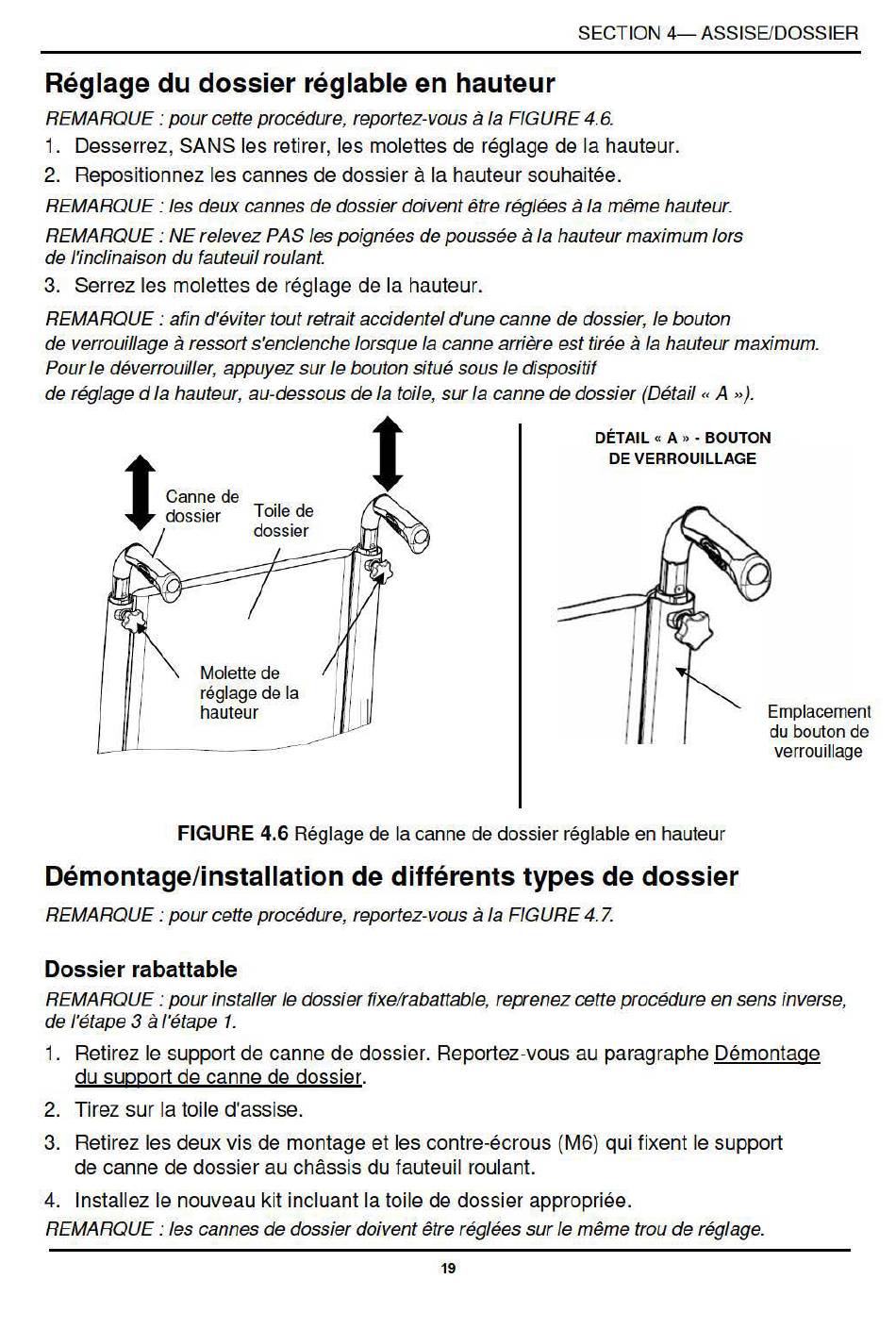

SECTION 4- ASSISE/DOSSIER
Réglage du dossier réglable en hauteur
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 4.6.
1.
Desserrez, SANS
les
retirer,
les
molettes
de
réglage
de la hauteur.
2. Repositionnez les cannes
de
dossier à la
hauteur
souhaitée.
REMARQUE
:
les deux cannes de dossier doivent être réglées à la même hauteur.
REMARQUE: NE relevez PAS les poignées de poussée à la hauteur maximum lors
de l'inclinaison du fauteuil roulant.
3. Serrez les
molettes de réglage
de la
hauteur.
REMARQUE
:
afin d'éviter tout retrait accidentel d'une canne de dossier, le bouton
de verrouillage à ressort s'enclenche lorsque la canne arrière est tirée à la hauteur maximum.
Pour le déverrouiller, appuyez sur le bouton situé sous le dispositif
de réglage d la hauteur, au-dessous de la toile, sur la canne de dossier (Détail
«
A » ).
t
Canne de
t
DÉTAIL
«
A
»
-
BOUTON
DE
VERROUILLAGE
dossier
Toile de
dossier
Molette de
réglage
de la
hauteur
FIGURE 4.6
Réglage de
la
canne de dossier
réglable
en hauteur
Démontage/installation de différents types de dossier
REMARQUE
:
pour cette procédure,
reportez-vous
à la FIGURE 4.
7.
Dossier rabattable
Emplacement
du bouton de
verrouillage
REMARQUE
:
pour installer le dossier fixelrabattable, reprenez cette procédure en sens inverse,
de l'étape 3 à l'étape 1.
1.
Retirez
le support
de
canne de
dossier. Reportez-vous
au
paragraphe Démontage
du
support
de
canne de
dossier.
2.
Tirez sur
la toile d'assise.
3.
Retirez
les
deux
vis de
montage
et
les
contre-écrous (M6)
qui fixent
le support
de canne
de
dossier au châssis du fauteuil roulant.
4.
Installez
le
nouveau
kit incluant la toi le
de
dossier
appropriée.
REMARQUE
:
les cannes de dossier doivent être réglées sur le même trou de
réglage.
19
