SECTION 4-ASSISE/DOSSIER
Remplacement
1. Tirez sur la jupe de dossier existante pour la retirer du fauteuil roulant.
2. Retirez les deux vis de montage
et
les rondelles qui fixent la toile de
dossier
réglable existante aux cannes de dossier.
3.
Faites glisser chaque section (boucle d'ancrage/sangle de
réglage)
de la toile
de dossier réglable existante pour la reti rer des cannes de dossier.
4. Faites glisser chaque section (boucle d'ancrage/sangle de
réglage)
de la nouvelle
toile de dossier réglable avec l'œillet orienté vers l'arrière du fauteuil roulant.
5.
Fixez la nouvelle toi le de dossier réglable aux cannes de dossier à l'aide des
deux vis de montage et des rondelles.
&
AVERTISSEMENT
Vérifiez que le fauteui
l
roulant est complètement
ouvert,
que le tendeur est
installé
et que les rails de siège sont correctement mis en
place.
Les sangles de fixation
DOIVENT être correctement serrées avant la mise en
place
de la
jupe
de dossier.
Le dossier réglable doit être vérifié chaque fois que l'utilisateur s'installe dans le
fauteuil roulant afin de s'assurer
que
les sangles de fixation sont bien serrées.
6.
Faites glisser les sangles de réglage dans les boucles d'ancrage correspondantes
et
réglez la toile de
dossier.
Fixez à l'aide des bandes de
fixation.
7.
Fixez la nouvelle garniture de dossier (sangle de
fixation)
à l'arrière de la nouvelle
toile du dossier réglable (sangle de fixation).
8. Rabattez la nouvelle garniture de dossier sur la nouvelle toile du dossier réglable
et serrez les bandes de fixation à l'avant de la nouvelle toile du dossier réglable.
9. Posez la partie avant de la nouvelle garniture de dossier sur la toile d'assise.
1
O.
Réglez le jeu de la nouvel le garniture de
dossier,
puis fixez-la à la toi le
d'assise.
Vis de montage
Toile de
dossier
réglable
Boucle d'ancrage
Sangle de réglag
Bande de fixation
~
Canne de dossier
Ji>
~
1/
Bande de fixation
Garniture de
dossier
Bande de fixation

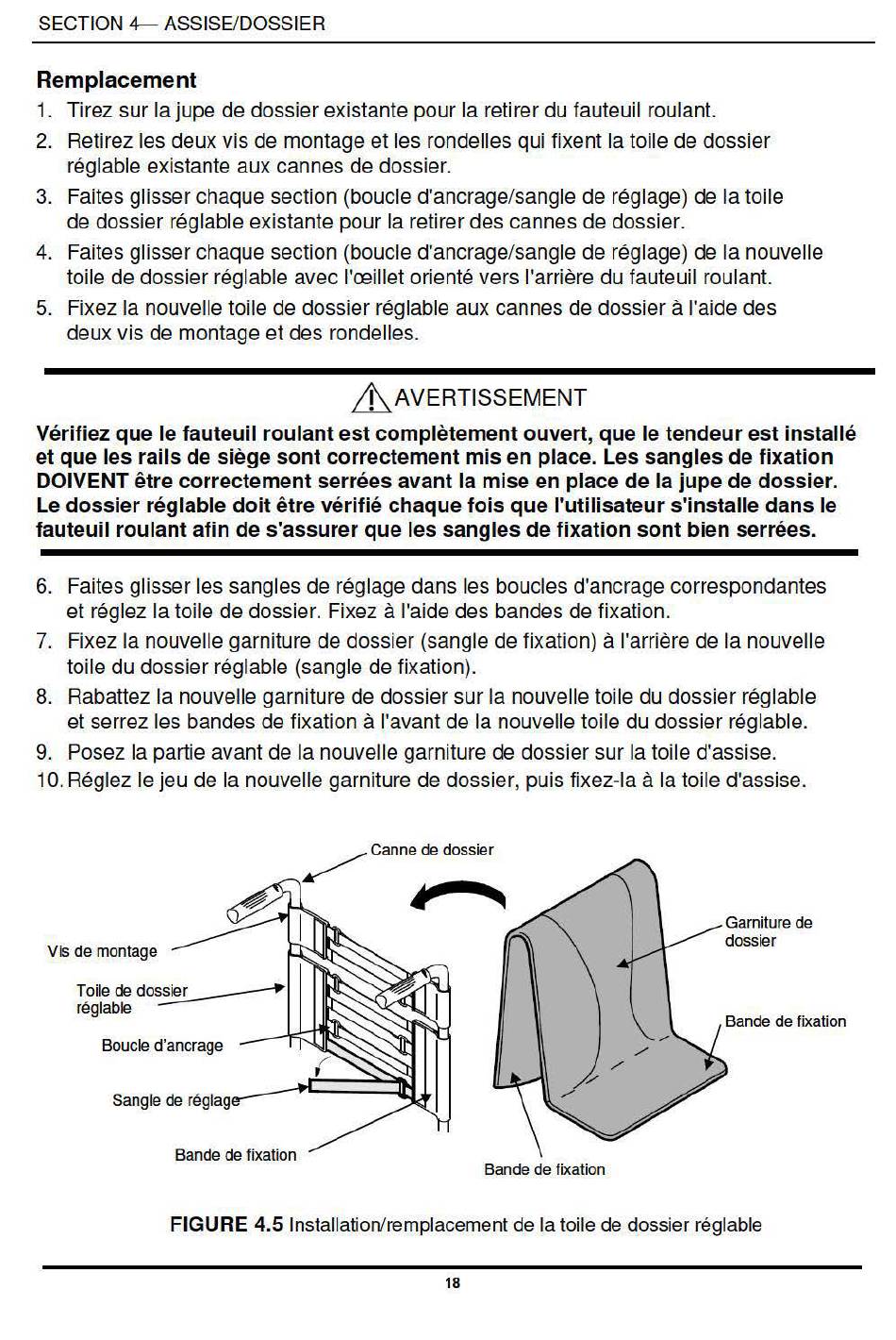

FIGURE 4.5
Installation/remplacement de la toile de dossier réglable
18
