SECTION
5--
ROUES ARR IÈRE/ROUES AVANT
Position Qoossier fixe
Position
0
Dossier inclinable
DÉTAIL « A » Réglage d'usine
0 0 0 0 0 0 0 0

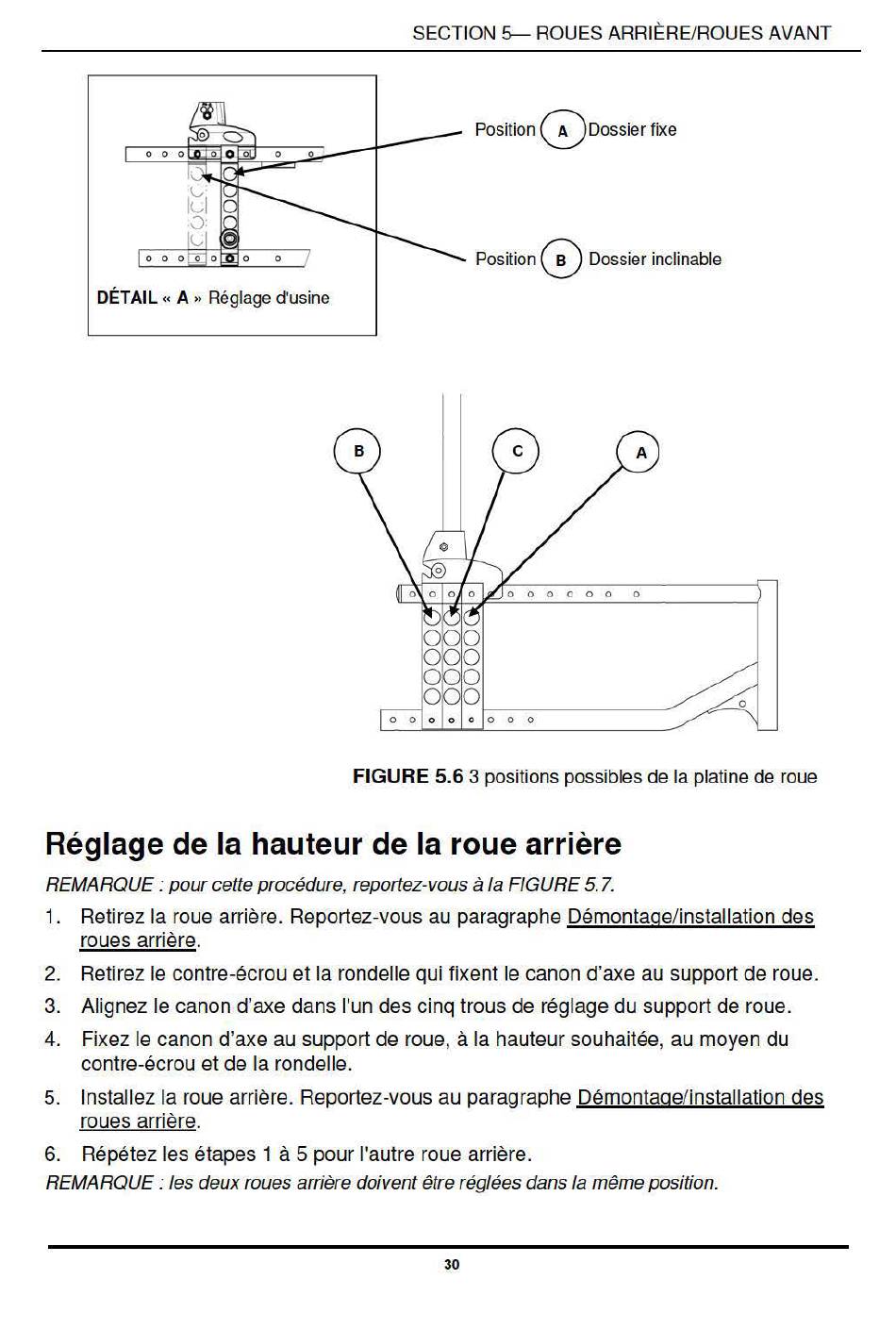

FIGURE 5.6 3 positions possibles de la platine de roue
Réglage de la hauteur de la roue arrière
REMARQUE: pour cette procédure, reportez-vous à la FIGURE 5.7.
1. Retirez la roue arrière. Reportez-vous au paragraphe Démontage/installation des
roues arrière.
2. Retirez le contre-écrou et la rondelle qui fixent le canon d'axe au support de roue.
3. Alignez le canon d'axe dans l'un des cinq trous de réglage du support de roue.
4. Fixez le canon d'axe au support de roue, à la hauteur souhaitée, au moyen du
contre-écrou et de la rondelle.
5. Installez la roue arrière. Reportez-vous au paragraphe Démontage/installation des
roues arrière.
6. Répétez les étapes 1 à 5 pour l'autre roue arrière.
REMARQUE : les deux roues arrière doivent être réglées dans la même position.
