ATTENTION !
Risque d'incendie et de brûlure en cas de
court-circuit des bornes de la batterie
– Prenez toutes les précautions nécessaires
pour veiller à ce que les bornes de la batterie
ne soient jamais court-circuitées par des
outils ou des composants mécaniques du
véhicule électrique.
– Vérifiez que le module d'inclinaison d'assise
est équipé d'une plaque de protection de la
batterie sur la face inférieure.
• Clé Torx TX30
• Clé Allen de 6 mm
• Clé de 13 mm
• Adhésif frein-filet de force moyenne
(Loctite 243 ou produit semblable)
Démontage de l'adaptateur

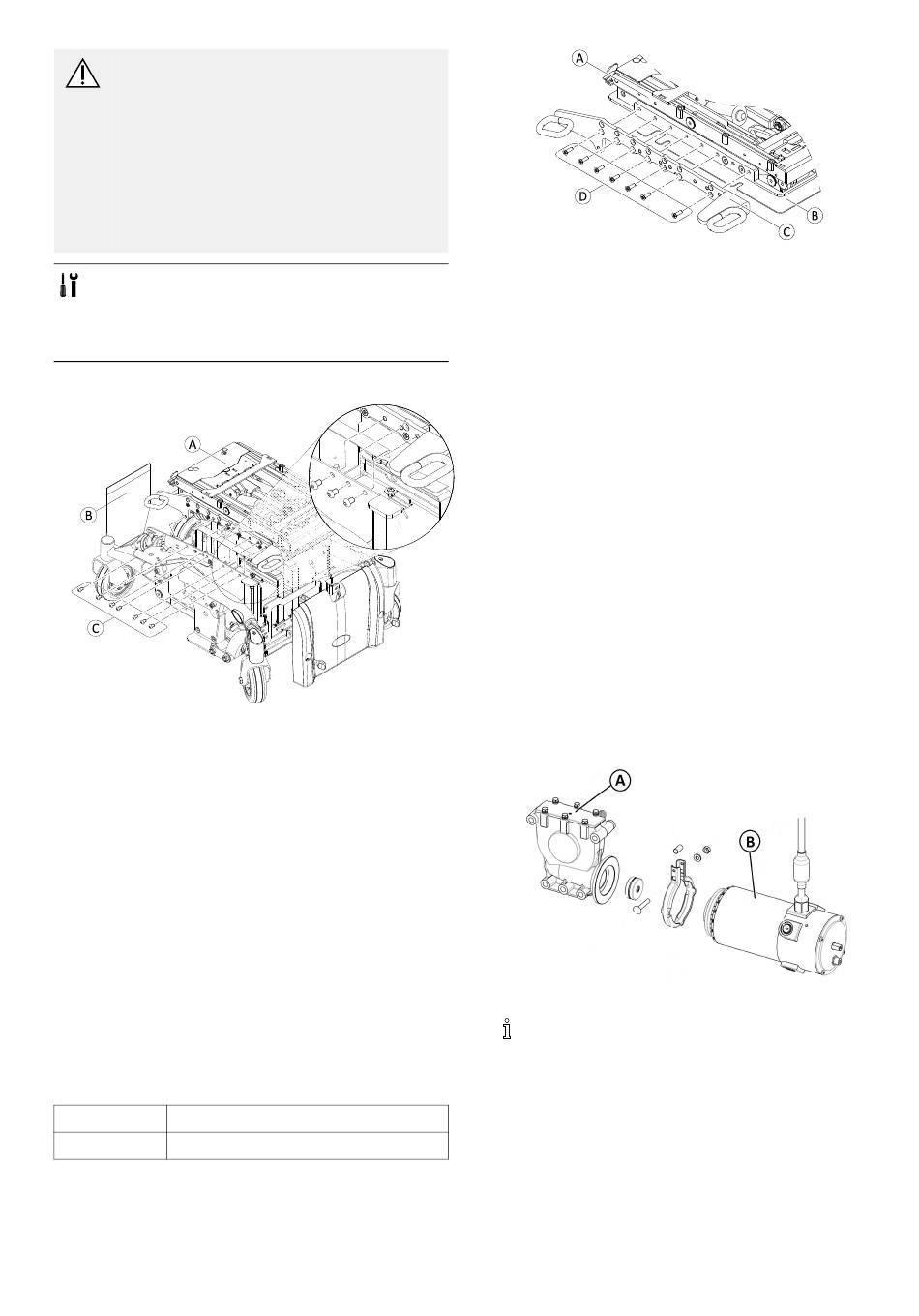

Fig. 6-15
1. Éteignez le module d'alimentation.
2. Retirez les carénages arrière et avant. Reportez-vous
aux sections 6.9.2 Remplacement du carénage arrière
(sans compteur d'heures de fonctionnement), page 48
et 6.9.1 Démontage du carter avant, page 48.
3. Desserrez et retirez le rabat de protection contre l'eau
B.
4. Débranchez la fiche de batterie. Reportez-vous à la
section 6.11.3 Accès aux batteries, page 54.
5. Retirez le siège. Reportez-vous aux sections
concernées du manuel de maintenance du système
d'assise correspondant.
6. Desserrez et retirez les vis C des deux côtés.
7. Soulevez l'adaptateur de fixation A du châssis.
Remplacement du support de fixation/module
d'inclinaison d'assise
Le siège peut être réglé dans deux hauteurs d'assise
différentes. Réglez la hauteur d'assise sur l'adaptateur de
fixation selon le tableau suivant :
403 mm
orifices inférieurs
420 mm
orifices supérieurs
1557918-P
Fig. 6-16
1. Desserrez et retirez les vis D.
2. Retirez les supports de fixation C de A.
3. Remplacez les pièces défectueuses.
4. Installez les pièces en reprenant la procédure en sens
inverse. Vérifiez que le nouveau module d'inclinaison
d'assise est équipé d'une plaque de protection de la
batterie B.
Installation de l'adaptateur
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Branchez la fiche de batterie.
3. Testez toutes les fonctions.

6.7 Composants moteurs

6.7.1 Vue d'ensemble du moteur/la boîte de
vitesses
Certaines combinaisons moteur-boîte de vitesses ne
sont pas disponibles pour tous les modèles. Contactez
votre fournisseur ou consultez le catalogue des pièces de
rechange.
Les instructions de montage suivantes s'appliquent à toutes
les combinaisons.
Fig. 6-17 Exemple d'unité moteur/boîte de vitesse avec moteur SSD
Pour plus d'informations sur les anciens moteurs et
composants, reportez-vous à la version antérieure
du manuel de maintenance.
