Invacare® TDX® SP2 Series
1. Retirez la plaque d'assise ou l'assise à sangle (1)
(reportez-vous au chapitre « Réglage de la largeur
d'assise » du manuel de maintenance Modulite.
2. Desserrez les vis Allen (2) à l'avant et à l'arrière, à
gauche et à droite. NE les retirez PAS.
3. Décalez la position de l'assise.
4. Serrez les vis.
5. Installez la plaque d'assise ou l'assise à sangle.

4.2.2 Plaque d'assise monobloc

• Clé Allen de 6 mm

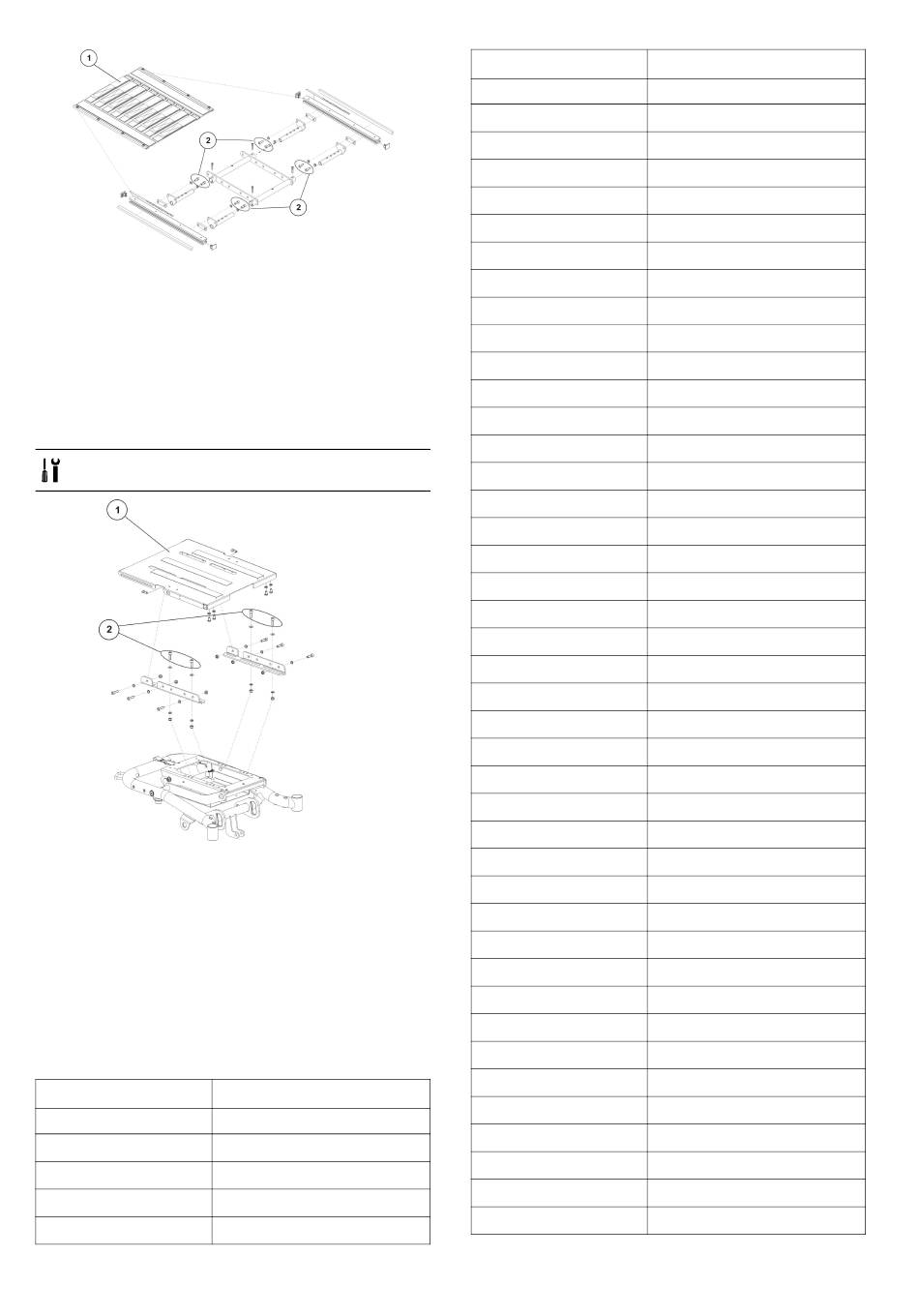

Fig. 4-1 Cette illustration est un exemple.
1. Retirez la plaque d'assise (1).
2. Desserrez les vis (2) à gauche et à droite. NE les
retirez PAS.
3. Décalez la position du châssis de l'assise.
4. Serrez les vis.
5. Installez la plaque d'assise.
4.3 Tableau de conversion des mesures
impériales en mesures métriques
Ce tableau vous aidera à trouver la taille d'outil adéquate.
SYSTÈME IMPÉRIAL
pouce
5/64
3/32
7/64
1/8
10
SYSTÈME MÉTRIQUE
mm
1,9844
2,3813
2,7781
3,1750
SYSTÈME IMPÉRIAL
pouce
9/64
5/32
11/64
3/16
13/64
7/32
15/64
1/4
17/64
9/32
19/64
5/16
21/64
11/32
23/64
3/8
25/64
13/32
27/64
7/16
29/64
15/32
31/64
1/2
33/64
17/32
35/64
9/16
37/64
19/32
39/64
5/8
41/64
21/32
43/64
11/16
45/64
23/32
47/64
3/4
49/64
SYSTÈME MÉTRIQUE
mm
3,5719
3,9688
4,3656
4,7625
5,1594
5,5563
5,9531
6,3500
6,7469
7,1438
7,5406
7,9375
8,3344
8,7313
9,1281
9,5250
9,9219
10,3188
10,7156
11,1125
11,5094
11,9063
12,3031
12,7000
13,0969
13,4938
13,8906
14,2875
14,6844
15,0813
15,4781
15,8750
16,2719
16,6688
17,0656
17,4625
17,8594
18,2563
18,6531
19,0500
19,4469
