(UNIQUEMENT POUR ROUES DE 16", HAUTEUR D'ASSISE 47 CM)
1.
B
E
C F
G
I
H
2.
H
A
F
G
Tools: 4 mm Allen Key
5 mm Allen Key
7mm fixed spanner
10 mm fixed spanner
19 mm fixed spanner
19 mm box spanner
3.
4.
REA BELLIS
Frein au pied
C
D
A
J
K
J
K
I
E
B
C
D

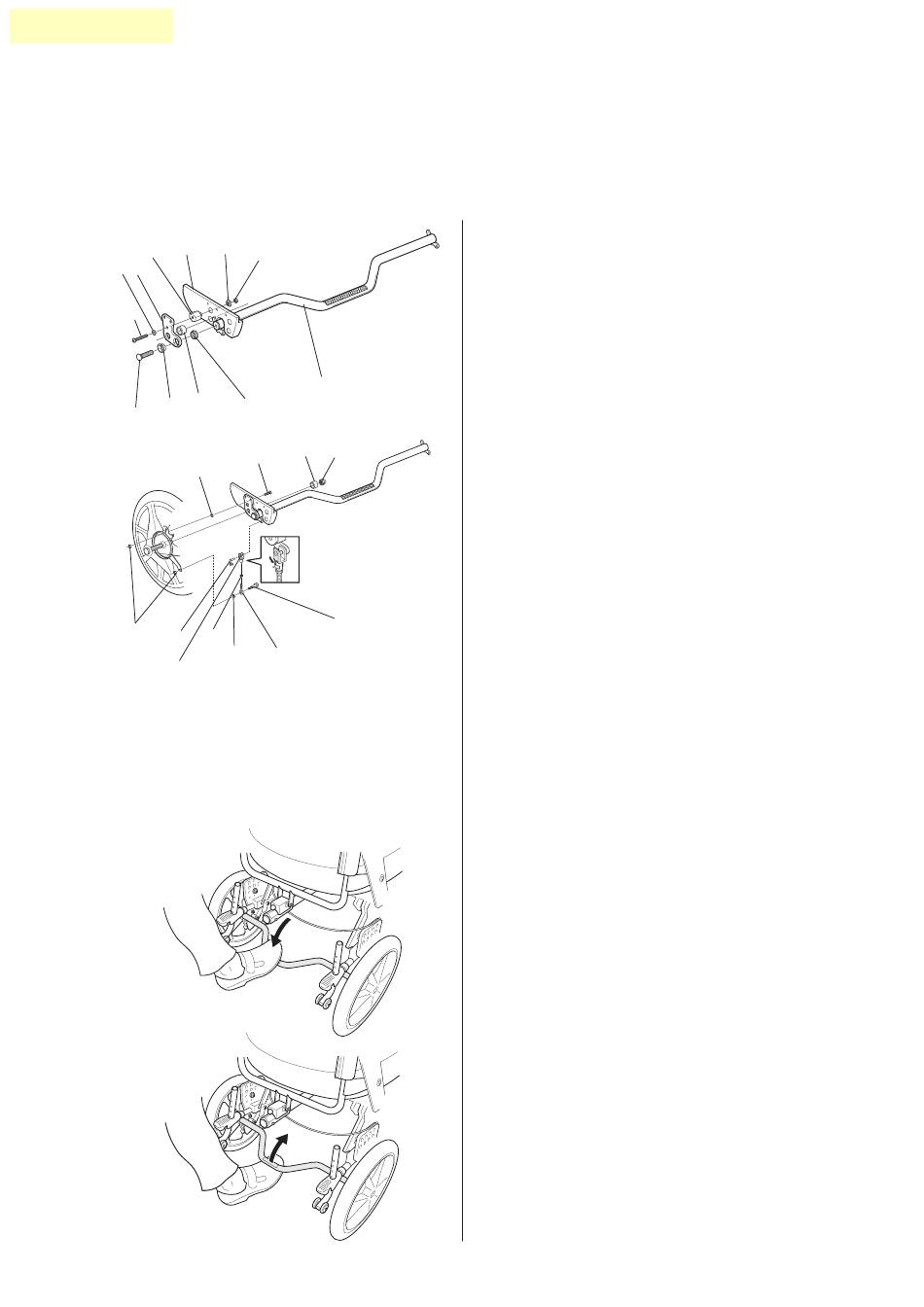

1. Mettre la vis (G) dans la plaque de montage (F)
et l'écrou (E). Puis, mettre le maillon (K) dans
le trou de la partie interne de la plaque de
montage (F). Mettre le maillon (I) dans le trou
de la partie extérieure de la plaque de montage
(F). Serrer le tout grâce à la vis (H) en passant à
travers les deux maillons, afi n de tout rattacher
au tube (A).
Placer l'écrou (E) dans la position indiquée sur
la plaque de la roue (B). Le lien (J) doit être
placé dans le trou de la plaque de montage et
tout doit être emboîté en toute sécurité sur
la plaque de la roue en utilisant l'écrou (D) et
le maillon (C).
2. Placer l'écrou (B) dans le fi letage du boulon (D).
Mettre le boulon (D) sur la patte de freinage de
la roue grâce à la vis (E). Placer l'écrou (C) entre
le boulon (D) et la patte de freinage, puis serrer
la vis (A). Ensuite, placer le lien (G) dans le boulon
(D). Enfoncer l'essieu (L), en faisant attention,
dans la roue en le faisant passer à travers la
plaque de montage. Serrer et mettre en place en
utilisant l'écrou (H) et la vis (I). Serrer le tout
avec l'écrou (A).
Pour mettre en place la roue, utiliser le boulon
(J) et la vis (K). Tourner le lien (G) vers le haut
et positionner le à sa place dans le tube du frein
à l'aide du clip de fermeture (F). Suivez le même
procédé pour l'autre côté.
Il est plus facile de mettre le fauteuil la tête en bas,
pour ajuster le frein.
1. Desserrer la vis (B)
2. Desserrer le clip de fermeture (F) et retirezle
3. Tourner le lien (G) vers l'extérieur pour
ajuster le freinage
4. Clipser le lien (G) avec le clip (F) et serrer
la vis (B)
5. Ajuster le lien (G), afi n qu'il y ait la même
distance de chaque côté.
6. Essayer, pour contrôler que le freinage est au
point, en faisant tourner à la fois les roues et
3. Appuyez sur la barre de frein au pied pour
freiner.
4. Poussez la barre de frein au pied vers le haut
pour relâcher le frein.
