Guide de démarrage rapide

D103556X0FR

2. Installer la came sur le connecteur de tige de la vanne, comme décrit dans les instructions

incluses dans le kit de montage.

3. Installer l'adaptateur de montage sur l'actionneur.

4. Fixer le contrôleur numérique de vanne et le kit de montage sur l'adaptateur de montage.

Le galet situé sur le bras de retour de position du contrôleur numérique de vanne entre

en contact avec la came de l'actionneur lors de la fixation.

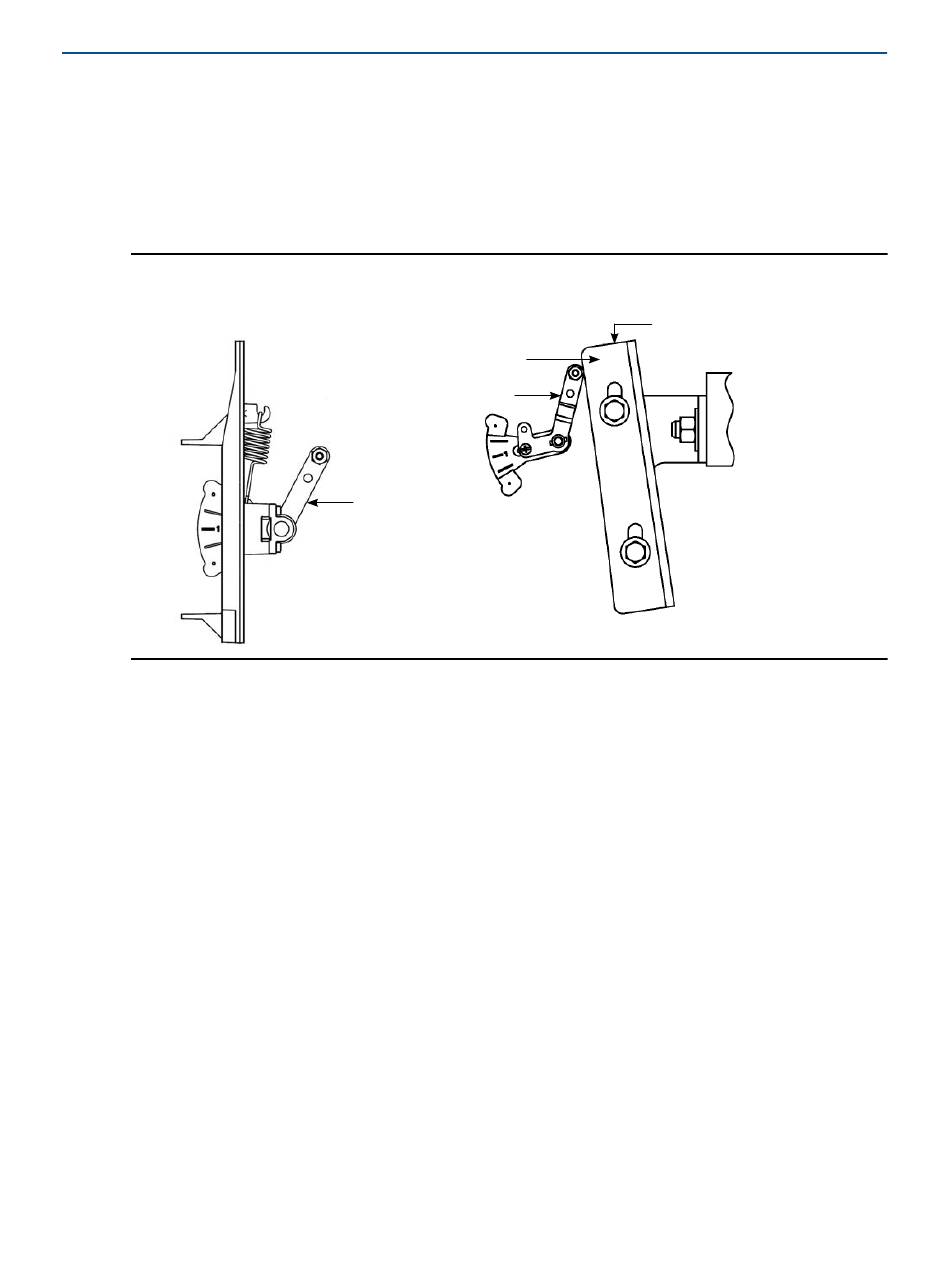

Figure 6. Variante de bras à galet utilisé pour des actionneurs (linéaires)

à tige coulissante avec une course supérieure à 210 mm (8,25 po)

E1229

5. Pour les applications à montage déporté, passer à la Section 1.5 pour le montage de l'unité de

base du système DVC6205. Sinon, passer à la Section 2.

Actionneurs Fisher intégrés

1. Isoler la vanne de régulation de la pression de ligne du procédé et dissiper la pression des deux

côtés du corps de vanne. Fermer toutes les conduites de pression vers l'actionneur et dissiper

entièrement la pression en provenance de celui-ci. Utiliser des méthodes de verrouillage pour

être certain que les mesures précédentes restent effectives lors du travail sur l' é quipement.

2. Le contrôleur numérique de vanne DVC6200 se monte directement sur un actionneur Fisher

intégré, sans support de montage. Vérifier que le boîtier DVC6200 est adapté à l'actionneur,

comme illustré à la Figure 1.

3. Pour les actionneurs GX, identifier le côté arcade pour monter le contrôleur numérique de

vanne DVC6200 selon le mode de défaillance de l'actionneur. Consulter le manuel d'instructions

du système de vanne de régulation et d'actionneur GX (D103175X012).

4. Fixer sans serrer les pièces de contre-réaction et l'aimant au connecteur de tige de la vanne.

Ne pas serrer les attaches car un réglage plus précis doit être effectué.

des contrôleurs numériques de vanne DVC6200

REPÈRE DE POSITION DE CAME/GALET

BRAS À GALET

CAME

E1543

L'ACTIONNEUR EST TOTALEMENT ÉTENDU

Novembre 2024
