Guide de démarrage rapide
Novembre 2024
1.3 Actionneurs linéaires à tige coulissante
Montés sur support
Fisher 667 et 657
1. Isoler la vanne de régulation de la pression de ligne du procédé et dissiper la pression des deux
côtés du corps de vanne. Fermer toutes les conduites de pression vers l'actionneur et dissiper
entièrement la pression en provenance de celui-ci. Utiliser des méthodes de verrouillage pour
être certain que les mesures précédentes restent effectives lors du travail sur l' é quipement.

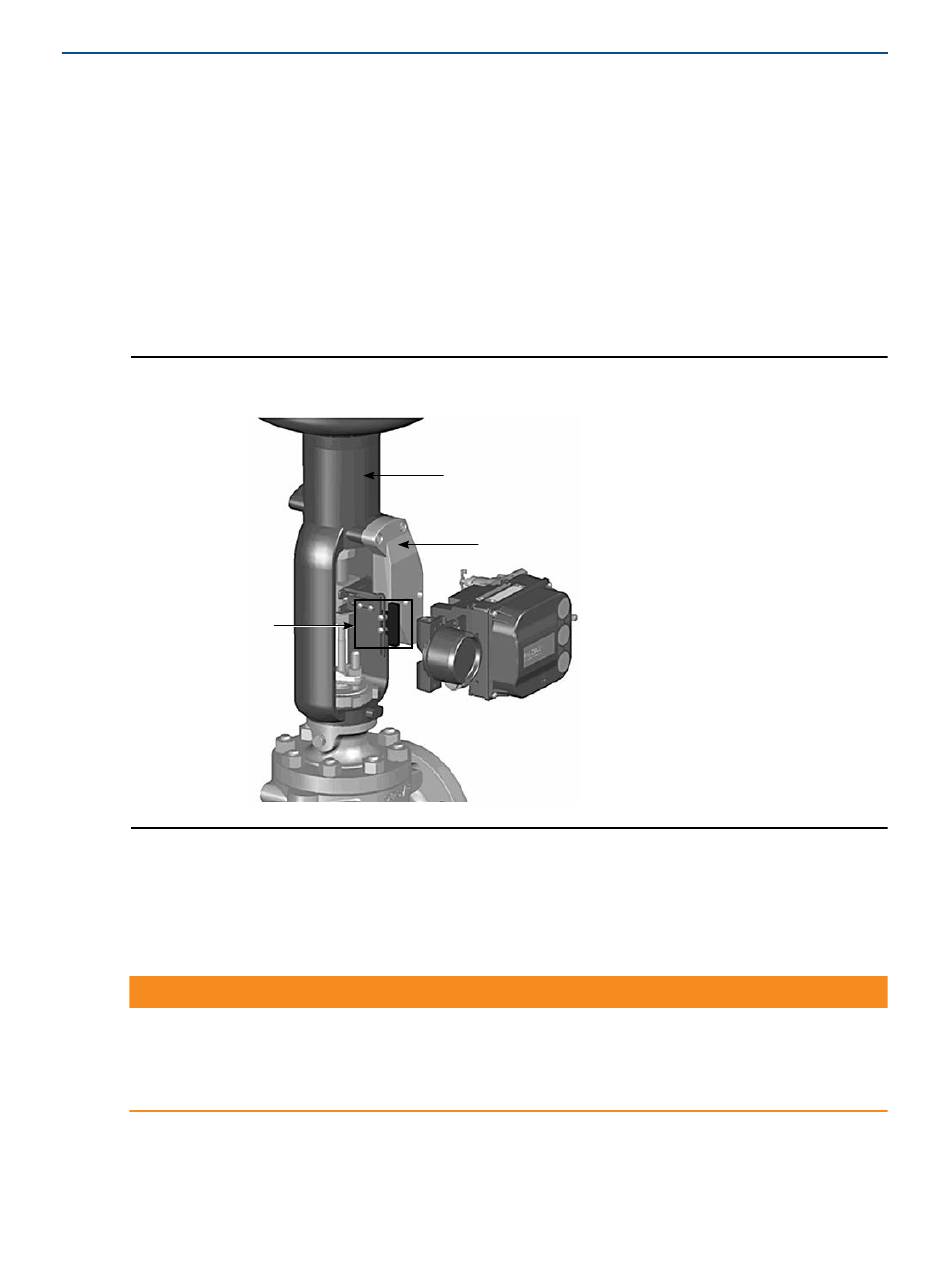

Figure 2. Pièces de montage pour un actionneur à tige coulissante avec une course
maximale de 210 mm (8,25 po)
SUPPORT DE CONTRE-
RÉACTION ET AIMANT
X0381-1
2. Fixer le support de montage sur l'actionneur.
3. Fixer sans serrer les pièces de contre-réaction et l'aimant au connecteur de tige de la vanne.
Ne pas serrer les attaches car un réglage plus précis doit être effectué.
!
AVERTISSEMENT
Ne pas installer d'aimant plus court que la course physique de l'actionneur. Ceci entraîne
une perte de contrôle depuis l'aimant vers la limite extérieure du repère d'index de la
rainure de contre-réaction du boîtier du système DVC6200 et peut entraîner des blessures
ou des dommages matériels.
6
des contrôleurs numériques de vanne DVC6200
ACTIONNEUR
SUPPORT DE MONTAGE
CONTRÔLEUR NUMÉRIQUE DE VANNE
