Guide de démarrage rapide
D103556X0FR
Montage mural
1. Installer les vis de montage mural en utilisant le support de montage comme gabarit.
2. Installer le support de montage à l'arrière de l'unité de base à l'aide des entretoises
et vis fournies dans le kit.
3. Faire glisser l' e nsemble sur les vis de montage mural et serrer.
4. Passer à la Section 2.

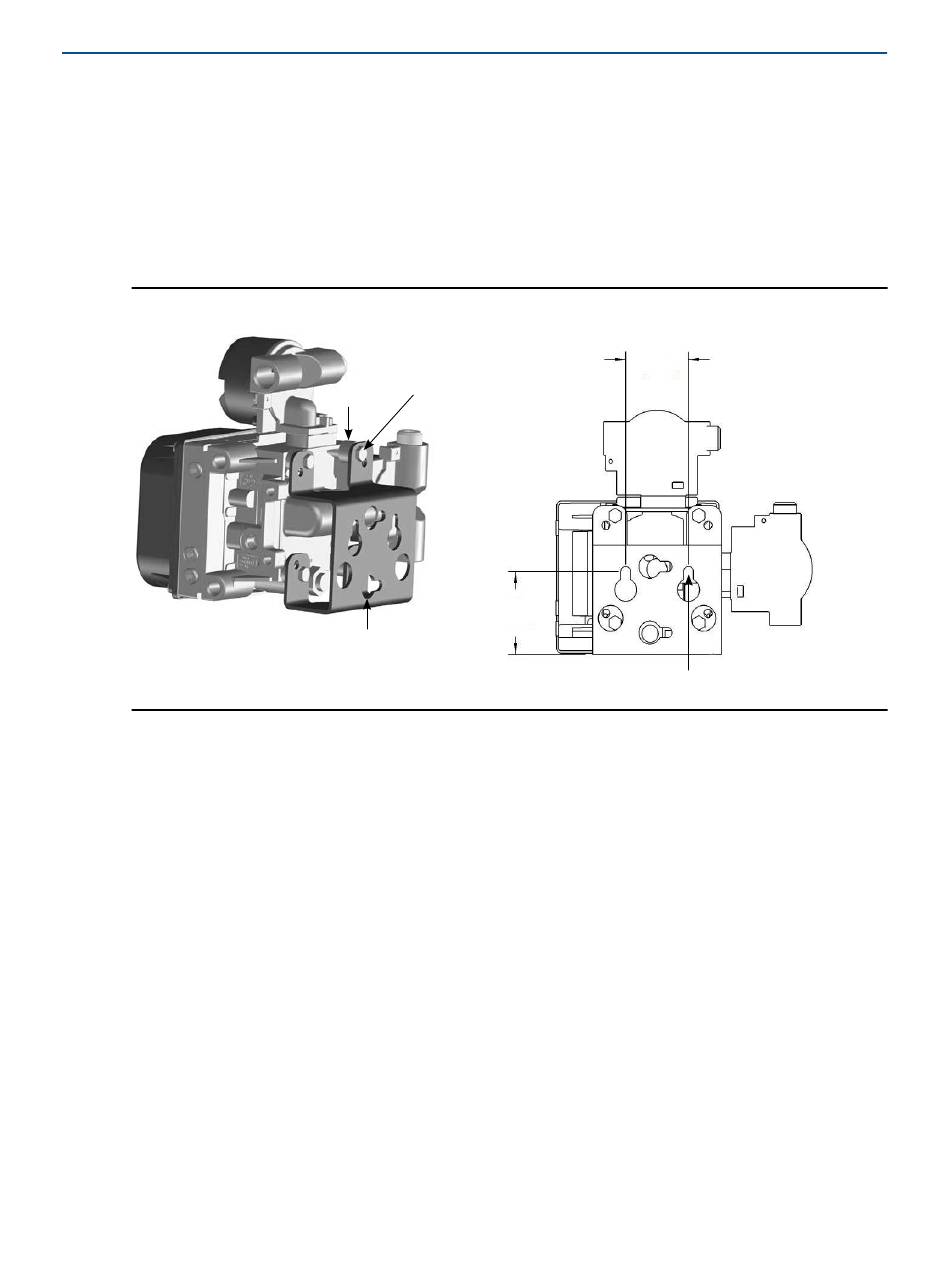

Figure 15. Montage mural FIELDVUE DVC6205
X0428
des contrôleurs numériques de vanne DVC6200
1 PO 1/4‐20
VIS À TÊTE
ENTRETOISE
HEXAGONALE
72 mm /
2,82 po
SUPPORT DE
MONTAGE
57 mm /
2,25 po
10C1796‐A
2 TROUS DE MONTAGE Ø
8,6 mm / 0,34 po
Novembre 2024
17
