Guide de démarrage rapide
D103556X0FR

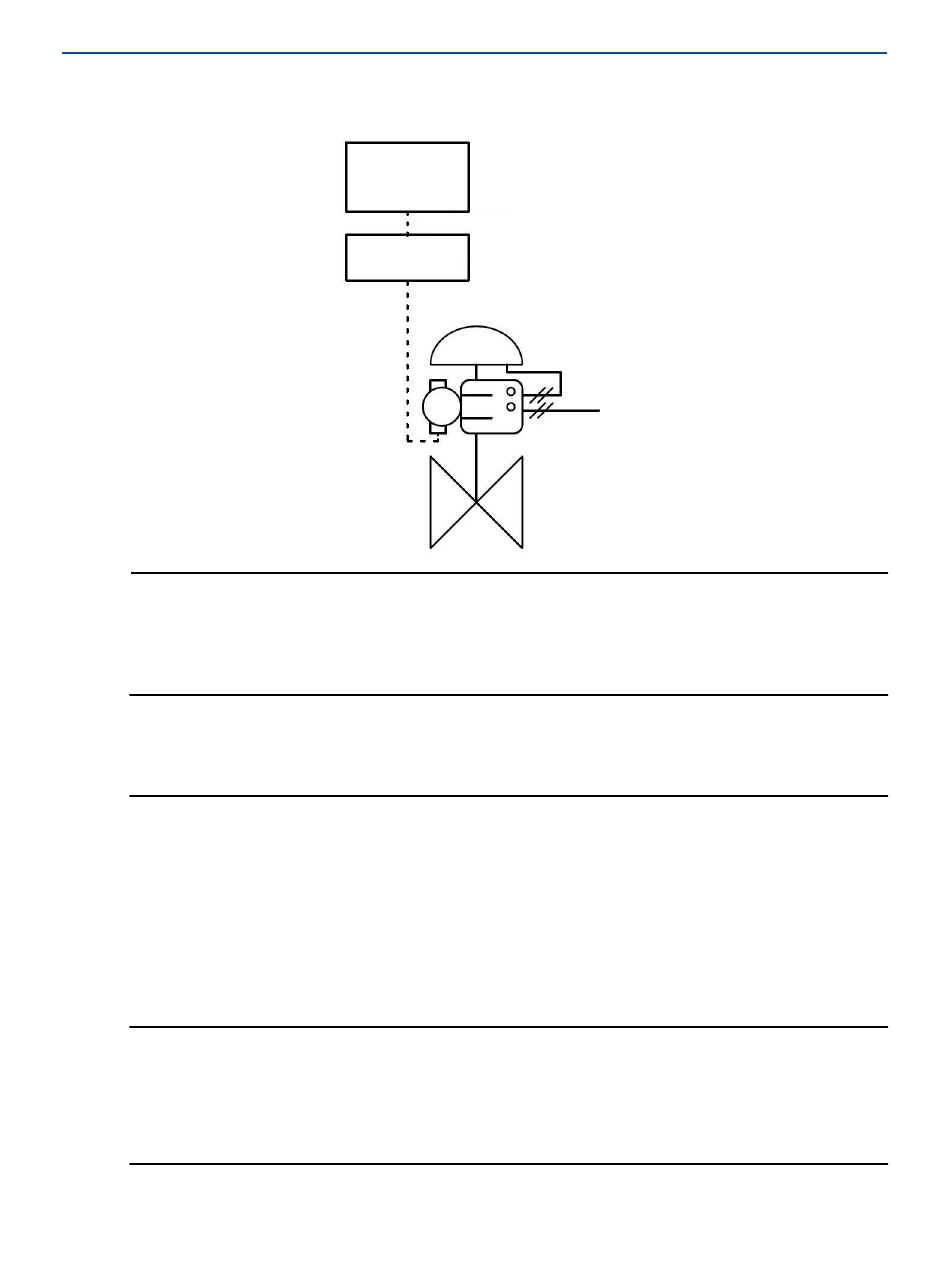

Figure 31. FIELDVUE DVC6200 SIS avec alimentation de 0 à 24 Vcc
E1458
1. Si le système DVC6200 SIS est alimenté avec un courant de 4 à 20 mA, raccorder les bornes +/-
de la carte de sortie du solveur logique aux bornes BOUCLE +/- correspondantes du système
DVC6200 SIS.
REMARQUE
Pour que le contrôleur numérique de vanne puisse fonctionner avec un signal de commande de 4 à 20 mA, le
commutateur DIP doit être en position de boucle point à point, comme illustré dans le Tableau 2. Le mode de
commande doit être réglé sur Analogique. Il est réglé en usine s'il fait l' o bjet d'une commande appropriée.
2. Si le système DVC6200 SIS est alimenté avec un courant de 0 à 24 Vcc :
• Installer un conditionneur de ligne LC340 pour permettre une communication HART dans
ce segment, comme illustré à la Figure 31. Pour plus d'informations, consulter le manuel
d'instructions du système LC340 (D102797X012).
•
Raccorder les bornes +/- de la carte de sortie du solveur logique aux bornes +/-
correspondantes du système LC340 SYS.
• Raccorder les bornes BOUCLE +/- du contrôleur numérique de vanne aux bornes +/-
correspondantes du système LC340 FLD.
REMARQUE
Pour que le contrôleur numérique de vanne puisse fonctionner avec un signal de commande de tension
de 0 à 24 Vcc, les commutateurs DIP doivent être en position de boucle « multipoint » et « arrêt matériel
désactivé », comme illustré à la Figure 28 et dans le Tableau 2. Le mode de commande doit également être
réglé sur Numérique à l'aide d'un outil d'interface utilisateur. Ils sont réglés en usine s'ils font l' o bjet d'une
commande appropriée.
3. Passer à la Section 4.
des contrôleurs numériques de vanne DVC6200
SOLVEUR
LOGIQUE
DETT 0 À 24 VCC
CONDITIONNEUR
EN LIGNE LC340
Novembre 2024
AS
