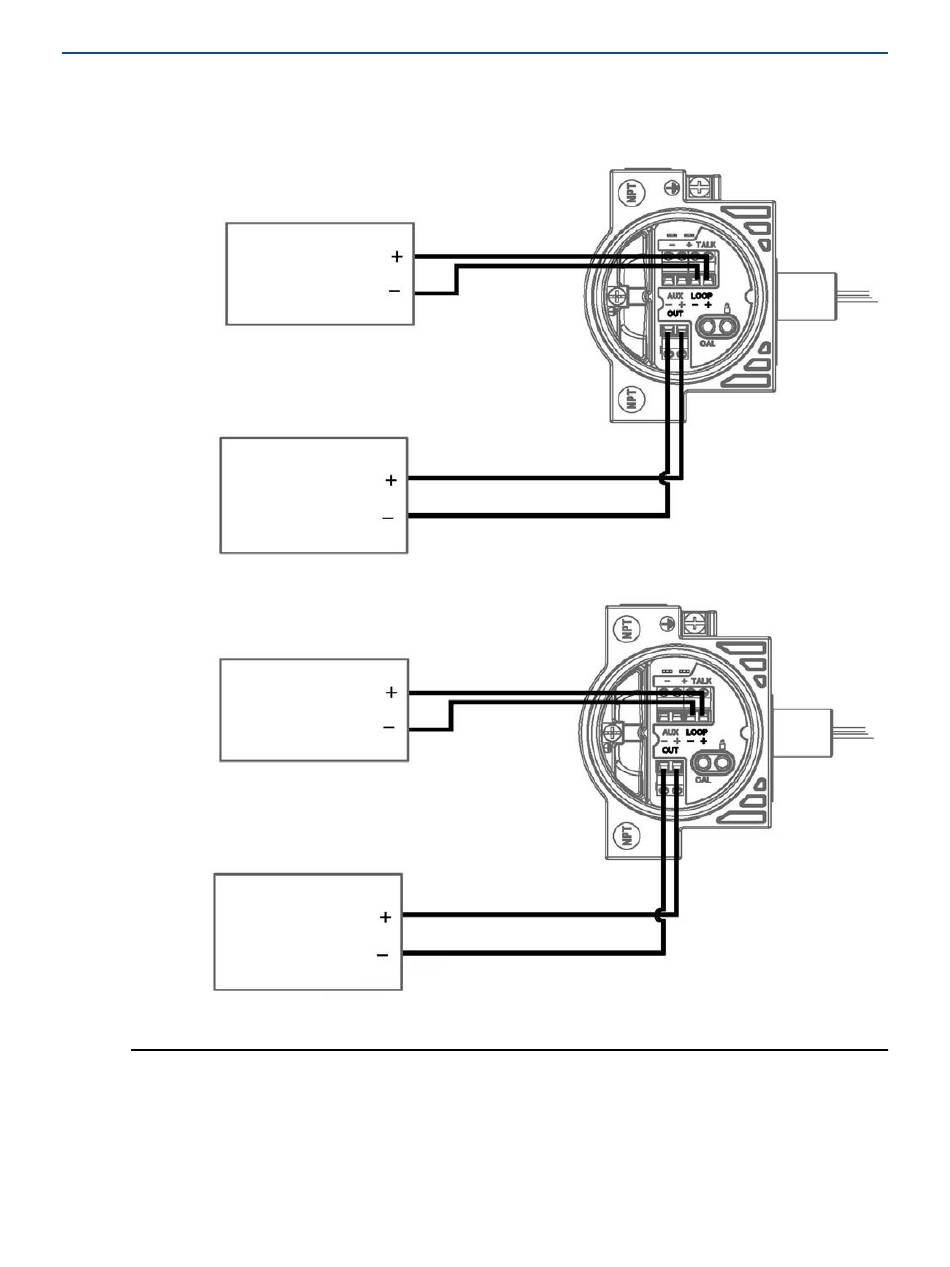

Figure 23. FIELDVUE DVC6200 avec transmetteur de position ou commutateur
tout-ou-rien, Schéma de câblage in-situ
TRANSMETTEUR DE POSITION
ALIMENTATION
COMMUTATEUR TOUT-OU-RIEN
GE61668
28
des contrôleurs numériques de vanne DVC6200
SA
4 À 20 mA
AI
8 À 30 V CC
SA
4 À 20 mA
DI
30 V MAX.
