Guide de démarrage rapide
Novembre 2024
3. Installer le support de montage sur l'actionneur.
4. Fixer le contrôleur numérique de vanne sur le support de montage à l'aide des 4 vis
de montage, comme illustré à la Figure 12.
5. Vérifier le dégagement entre l'aimant et la rainure de contre-réaction du système DVC6200.
6. Pour les applications à montage déporté, passer à la Section 1.5 pour le montage de l'unité
de base du système DVC6205. Sinon, passer à la Section 2.
1.5 Montage de l'unité de base à montage
déporté DVC6205
Pour les contrôleurs numériques de vanne à montage déporté, l'unité de base du système DVC6205
est livrée séparément de la vanne de régulation et n'inclut pas les lignes d'impulsion, les raccords ou
le câblage.
Montage sur support de tube
1. Placer une douille-entretoise autosertissable à l'arrière de l'unité de base.
2. A l'aide de deux vis à tête hexagonale 1/4-20 de 101,6 mm (4 po), fixer sans serrer l'unité de
base au support de tube avec le support de montage.
3. Placer la seconde douille-entretoise autosertissable puis, à l'aide des vis à tête hexagonale de
101,6 mm (4 po) restantes, fixer fermement l'unité de base au support de tube.
4. Serrer toutes les vis.
5. Passer à la Section 2.

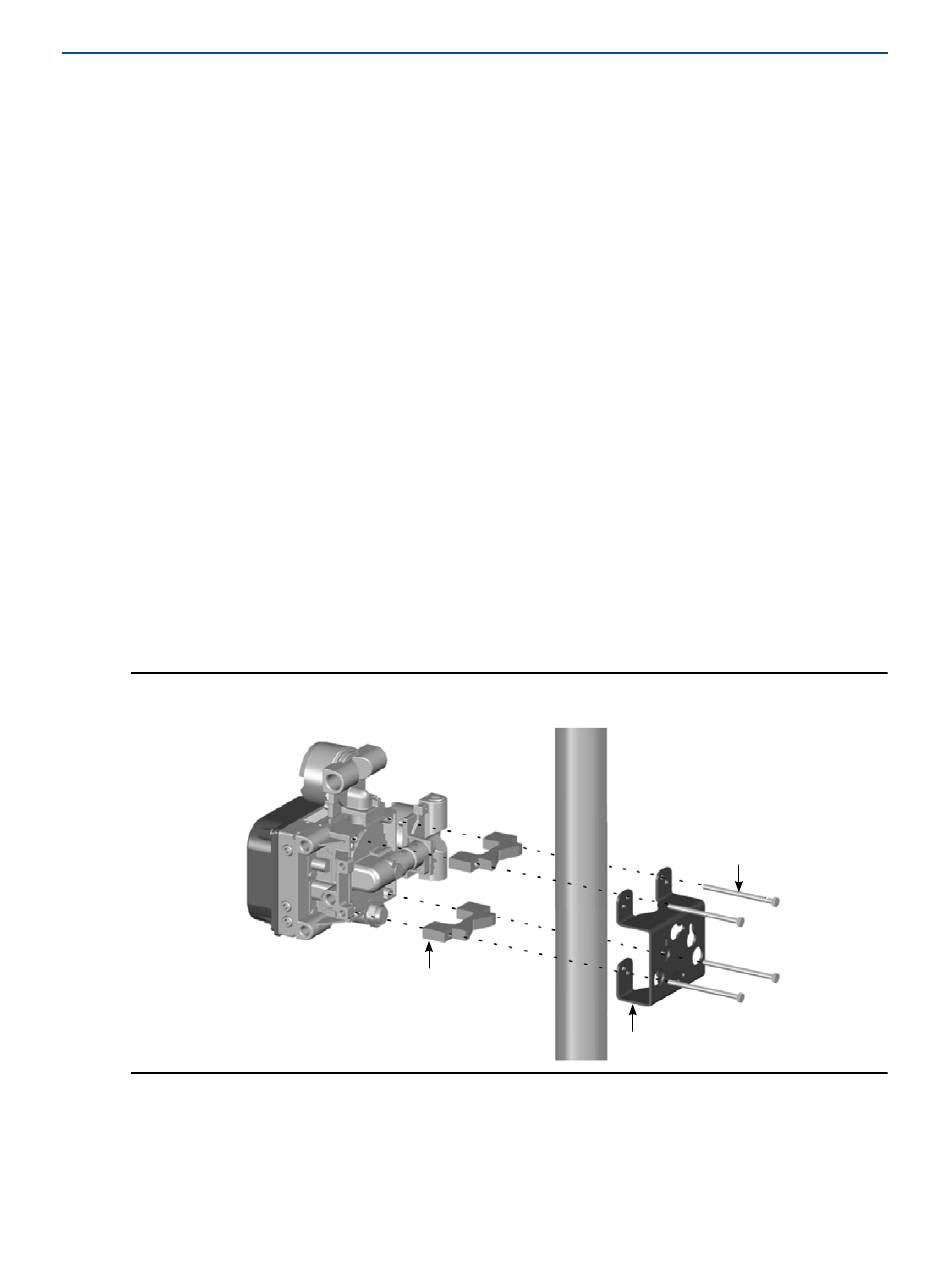

Figure 14.
Montage sur support de tube FIELDVUE DVC6205
X0437
16
des contrôleurs numériques de vanne DVC6200
DOUILLE-ENTRETOISE
AUTOSERTISSABLE
D103556X0FR
4 PO 1/4‐20
VIS À TÊTE HEXAGONALE
SUPPORT DE MONTAGE
