3.5 Adaptateur THUM Smart Wireless

Pour plus d'informations, consulter le guide d'installation rapide de l'adaptateur THUM Smart

Wireless (00825-0100-4075).

REMARQUE

L' o rientation de montage recommandée de l'adaptateur THUM est à la verticale, comme illustré à la Figure 26,

pour une plage de communication sans fil optimale.

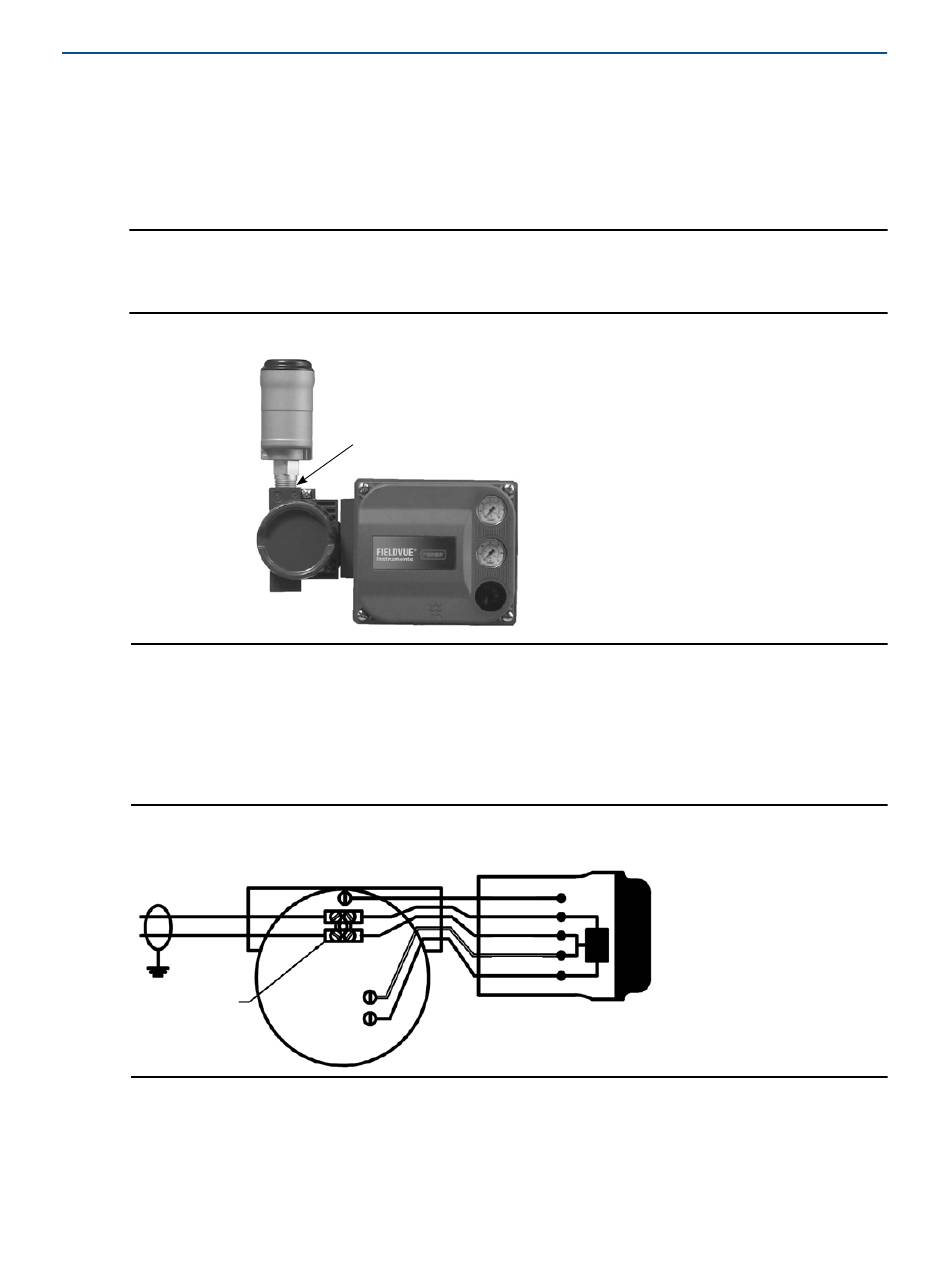

Figure 26. Adaptateur THUM installé sur le contrôleur numérique de vanne DVC6200

X0433

1. Retirer le bouchon du bornier du système DVC6200 de l' e ntrée de conduite supérieure.

2. Visser l'adaptateur THUM dans l' e ntrée de conduite supérieure.

3. À l'aide de l' é pissure fournie avec l'adaptateur THUM (ou une autre épissure adaptée),

raccorder les fils comme illustré à la Figure 27.

Figure 27.

Câblage de l'adaptateur THUM

BOUCLE+

4 À 20 mA

BOUCLE-

CONNECTEUR

ÉLECTRIQUE

GG18677

4. Introduire délicatement les fils dans le bornier.

5. Remettre en place et serrer le couvercle du bornier.

6. Passer à la Section 4.

des contrôleurs numériques de vanne DVC6200

ENTRÉE DE CONDUITE SUPÉRIEURE

DISPOSITIF CÂBLÉ

TERRE

BOUCLE-

BOUCLE+

ADAPTATEUR THUM

VERT

ROUGE

NOIR

BLANC

JAUNE
