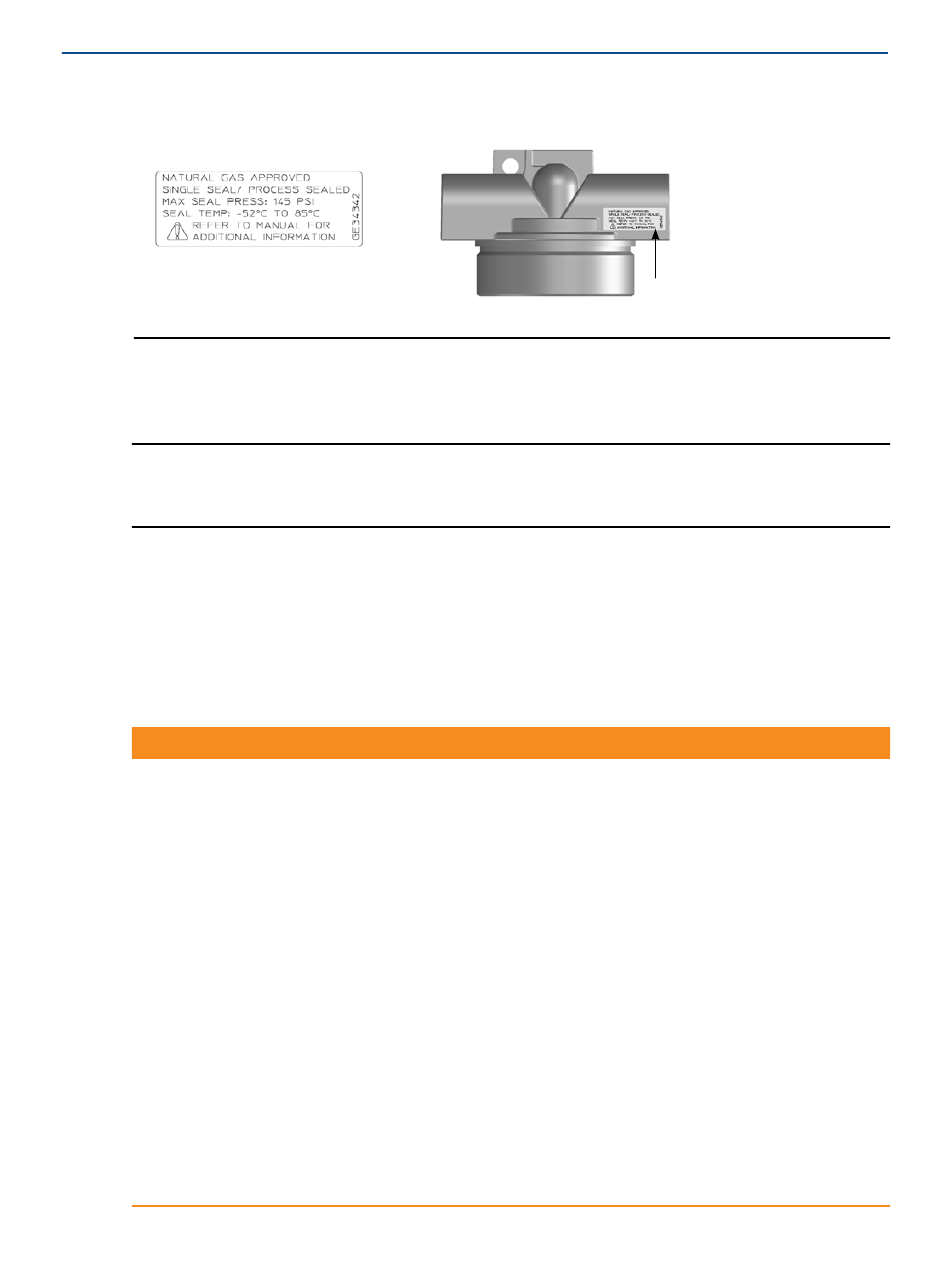

Figure 18. Étiquette « Certifié gaz naturel » pour bornier
4. Connecter la conduite d'alimentation pneumatique au raccord d' e ntrée de NPT 1/4 du
filtre détendeur. Utiliser une conduite d'alimentation de taille appropriée pour le système
DVC6200 SIS High Cv.
REMARQUE
Si une électrovanne est utilisée en plus du contrôleur numérique de vanne, installer l' é lectrovanne dans le
passage pneumatique entre la sortie du contrôleur numérique de vanne et l' e ntrée de l'actionneur.
5. Passer à la Section 3.
Section 3 : Connecter les câbles électriques
!
AVERTISSEMENT
Sélectionner un câblage et/ou des presse-étoupe d'une section adaptée à l'environnement
d'utilisation (tel que zone dangereuse, indice de protection et température). L'utilisation
de câblage ou de presse-étoupe de capacité non adaptée peut provoquer des blessures
ou des dommages matériels par incendie ou explosion.
Les raccordements câblés doivent être conformes aux codes locaux, régionaux et
nationaux pour toute certification d'utilisation en zone dangereuse. Le non-respect des
codes locaux, régionaux et nationaux peut être à l'origine d'incendies ou d'explosions
et provoquer des blessures ou des dommages matériels.
Pour éviter des blessures résultant d'un choc électrique, ne pas dépasser la tension
d'entrée maximale spécifiée sur la plaque signalétique du produit. Si les tensions d'entrée
spécifiées diffèrent, ne pas dépasser la tension d'entrée maximale la plus basse.
Des blessures ou dommages matériels par incendie ou explosion peuvent survenir
en cas de tentative de raccordement électrique dans une atmosphère potentiellement
explosive ou dans une zone classée dangereuse. S'assurer que la classification de la zone
et les conditions atmosphériques permettent la dépose en toute sécurité du couvercle
de bornier avant de commencer.
La vanne peut se déplacer dans une direction imprévisible lors de la mise sous tension du
contrôleur numérique de vanne. Pour éviter les blessures ou dommages matériels causés
par des pièces en mouvement, garder les mains, les outils et tout autre objet éloignés de
l'ensemble vanne/actionneur lors de la mise sous tension de l'instrument.
22
des contrôleurs numériques de vanne DVC6200
PRESSE À JOINT UNIQUE/AU PROCÉDÉ ÉTANCHE CERTIFIÉE GAZ
NATUREL : 145 PSI ; TEMPÉRATURE DE JOINT : -52 °C À 85 °C
CONSULTER LE MANUEL POUR DES INFORMATIONS
SUPPLÉMENTAIRES
!
X0748
D103556X0FR
ÉTIQUETTE APPOSÉE SUR
LE HAUT DU BORNIER
