Guide de démarrage rapide
D103556X0FR
REMARQUE
En cas d'utilisation d'un système DVC6200 SIS High Cv, le silencieux doit être retiré pour installer la conduite
d' é vent. Le diamètre intérieur minimum des lignes d'impulsion requis pour le système HCv1 est de 7,11 mm
(0,28 po), pour HCv2 11,7 mm (0,46 po) et pour HCv3 16,5 mm (0,65 po).
S'assurer qu'un pare-insectes est installé à l' e xtrémité ouverte de la conduite d' é vent.

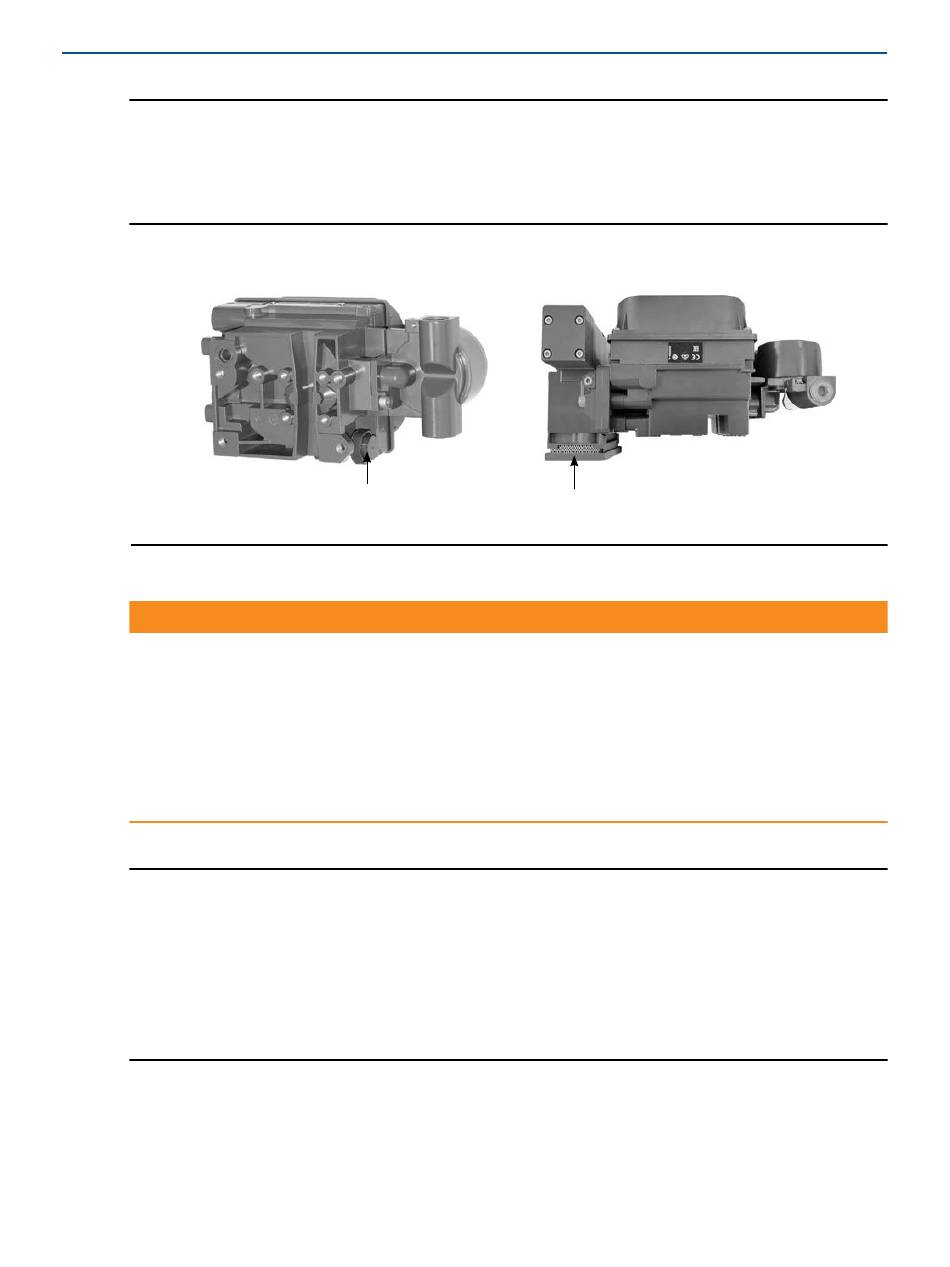

Figure 17. Raccords d'évent
X0429
!
AVERTISSEMENT
Pour éviter toute blessure ou tout dommage matériel suite à la projection de pièces,
ne pas dépasser la pression d'alimentation maximale.
Des blessures et des dommages matériels peuvent résulter d'un incendie ou d'une
explosion si du gaz naturel est utilisé comme produit d'alimentation et si les mesures de
prévention appropriées ne sont pas prises. Les mesures préventives nécessaires peuvent
comprendre, notamment, l'un des éléments suivants : décharge déportée de l'unité,
réévaluation de la classification des zones dangereuses, assurance d'une ventilation
adéquate et élimination de toute source d'inflammation.
REMARQUE
L' o ption de dispositif certifié gaz simplifie les exigences d' é tanchéité du procédé lors de l'utilisation de gaz
naturel comme produit d'alimentation. Les instruments avec l' é tiquette illustrée à la Figure 18 comprennent un
« joint de procédé simple » et répondent aux exigences de la norme ISA 12.27.01 Joint simple et de la norme
CEI 60079-40 Procédé étanche. Si du gaz naturel est détecté dans le bornier ou dans un conduit raccordé
lors de l'utilisation d'un contrôleur DVC6200 certifié gaz, en utilisant un détecteur de fuite de gaz ou une autre
méthode, l' e nsemble du bornier doit être remplacé. Lire et suivre toutes les spécifications de câblage locales,
régionales et nationales pour les installations au gaz naturel. Contacter un
des informations sur l' o btention d'un contrôleur numérique de vanne DVC6200 certifié gaz.
des contrôleurs numériques de vanne DVC6200
ÉCHAPPEMENT EN PLASTIQUE
ÉVENT (NPT 3/8)
DVC6200 SIS HIGH CV
VUE DE DESSUS
SILENCIEUX
bureau commercial Emerson
Novembre 2024
X1852
pour
21
