Guide de démarrage rapide
Novembre 2024
4.6 Instructions spéciales pour la surveillance
de l'état de l'électrovanne
Lorsqu'une électrovanne est installée dans le passage pneumatique, entre la sortie de pression
du contrôleur numérique de vanne et l' e ntrée de l'actionneur, le contrôleur numérique peut être
configuré pour vérifier le fonctionnement de l' é lectrovanne. Ceci est valable uniquement pour les
applications d'actionneur à simple effet. L' o rifice de sortie non utilisé du contrôleur numérique
de vanne est tubé de sorte que la pression aval de l' é lectrovanne puisse être mesurée. Lorsque
l' é lectrovanne est activée, soit par le système DVC6200 SIS (voir la Section 4.7) soit en externe (voir
D104028X012), le contrôleur numérique de vanne détecte la baisse de pression temporaire dans
l' é lectrovanne et enregistre les données pour évaluation ultérieure.
REMARQUE
La surveillance de l' é lectrovanne n' e st pas prise en charge avec le système DVC6200 SIS High Cv.

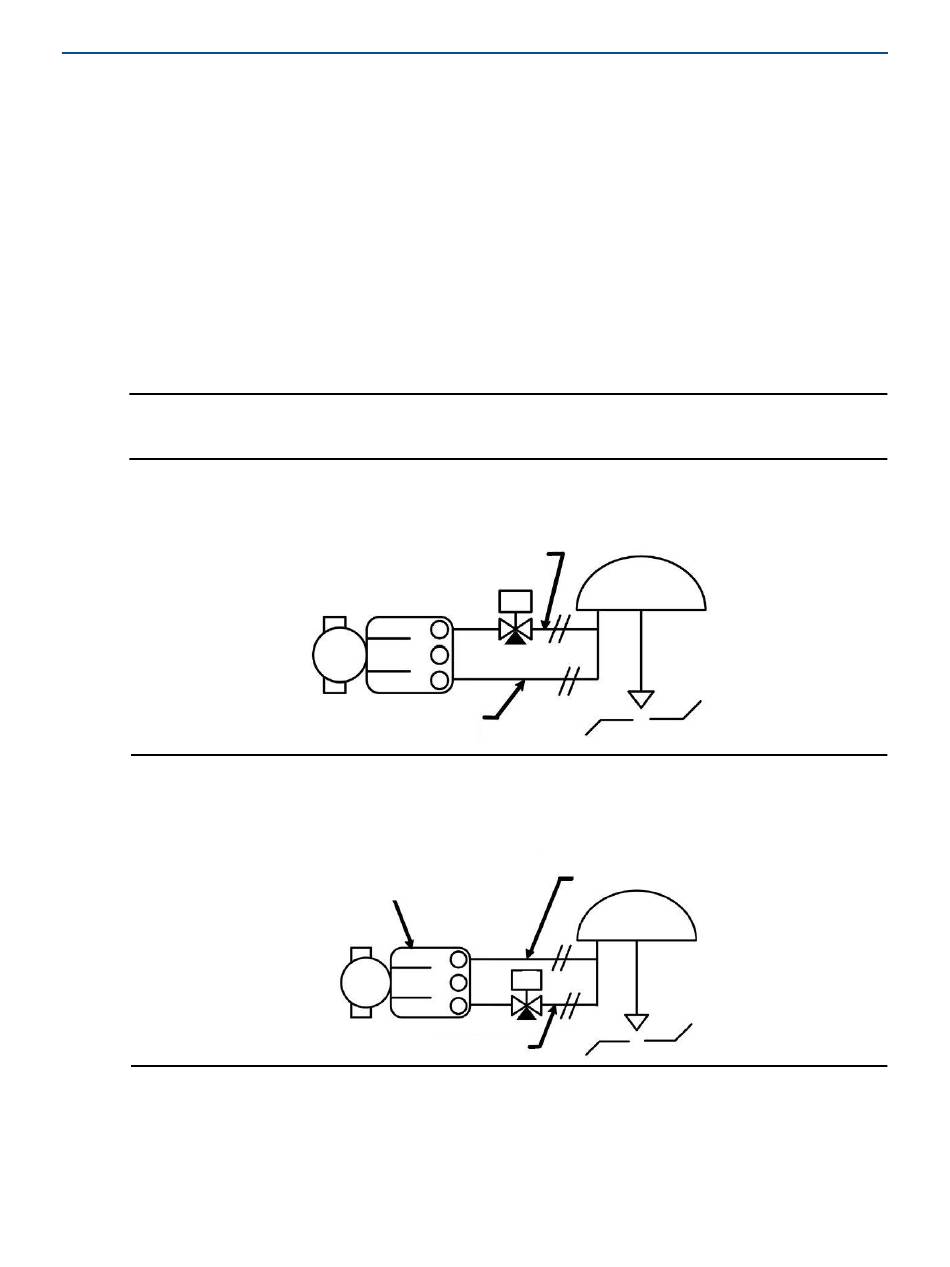

Figure 35. Lignes d'impulsion pour la surveillance de l'état de l'électrovanne, mise hors
tension sur déclenchement du contrôleur numérique de vanne
E1639
Figure 36. Lignes d'impulsion pour la surveillance de l'état de l'électrovanne, mise sous
tension sur déclenchement du contrôleur numérique de vanne
E1640
42
des contrôleurs numériques de vanne DVC6200
CONDUITE DE RÉGULATION
A
B
CONDUITE DE SURVEILLANCE
MODE D' A CTION INVERSÉ À SIMPLE
EFFET (RELAIS B) 4 MA = ALIMENTATION
COMPLÈTE VERS L' A CTIONNEUR
A
B
CONDUITE DE RÉGULATION
S
CONDUITE DE SURVEILLANCE
S
D103556X0FR
