Guide de démarrage rapide

D103556X0FR

AVERTISSEMENT

Lorsque l'arrêt matériel est activé, l'instrument répond à un changement de signal

quel que soit le mode de l'instrument. La vanne peut se déplacer dans une direction

imprévisible lors de la mise sous tension du contrôleur numérique de vanne. Pour éviter

les blessures ou dommages matériels causés par des pièces en mouvement, garder les

mains, les outils et tout autre objet éloignés de l'ensemble vanne/actionneur lors de

la mise sous tension de l'instrument.

Un panneau de commande local optionnel (LCP100 ou LCP200), illustré à la Figure 29, peut

être installé pour permettre une utilisation manuelle de l'instrument DVC6200 SIS. Pour plus

d'informations, consulter le manuel d'instructions du système LCP100 (D103272X012) ou le

manuel d'instructions du système LCP200 (D104296X012) le cas échéant.

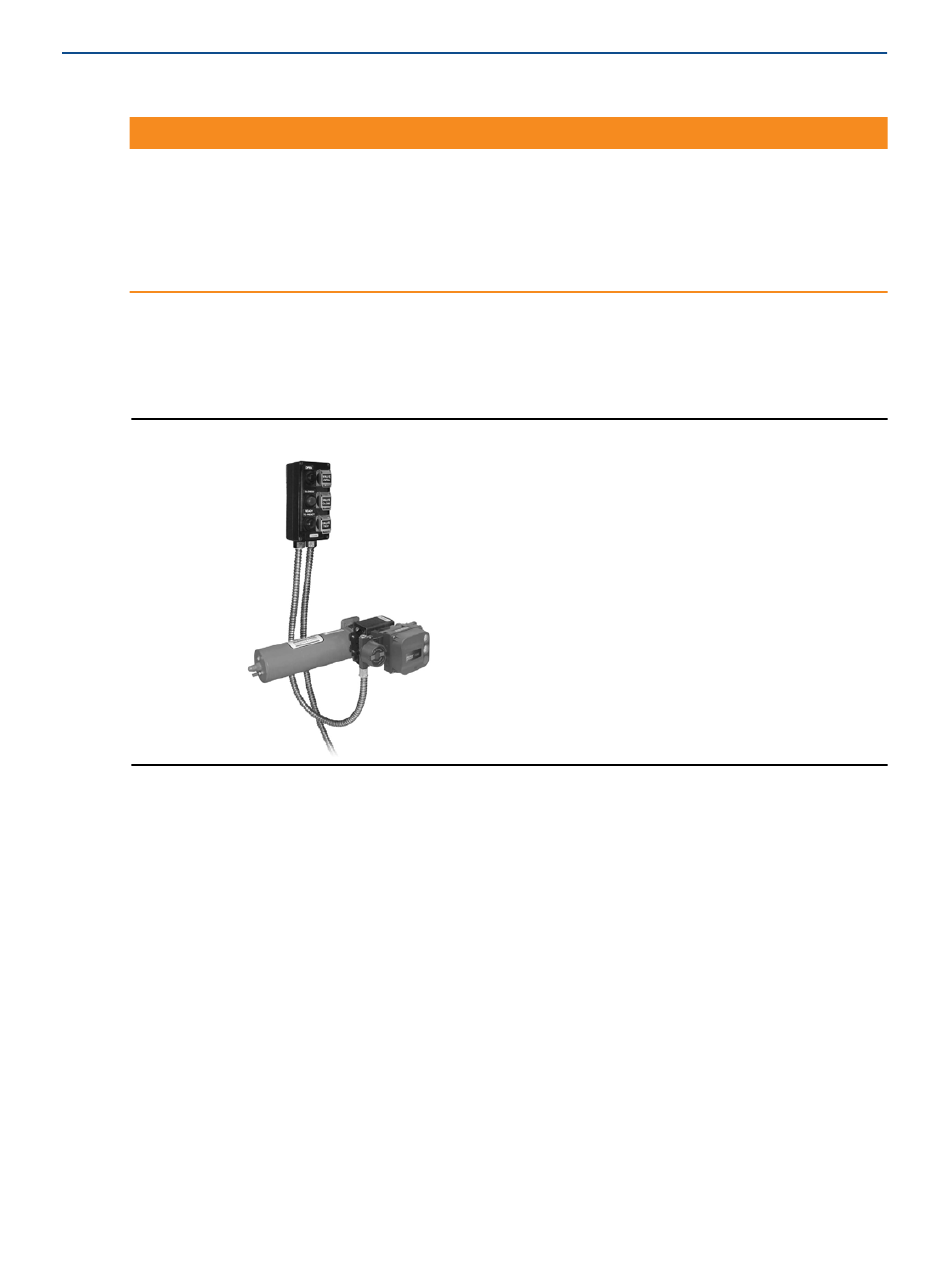

Figure 29.

Système LCP100 raccordé à un instrument DVC6200 SIS

X0248

•

Pour la mise hors tension sur déclenchement du système DVC6200 SIS, sans électrovanne,

passer à la Section 4.3.

•

Pour la mise hors tension sur déclenchement du système DVC6200 SIS et la mise hors tension

sur déclenchement d'une électrovanne, passer à la Section 4.4.

•

Pour un système DVC6200 SIS pour PST uniquement et la mise hors tension sur déclenchement

d'une électrovanne, passer à la Section 4.5.

•

Pour la surveillance de l' é tat de l' é lectrovanne, aller à la Section 4.6.

4.2 Instructions spéciales pour le système DVC6200f PST

Les instruments DVC6200f PST sont identifiés par une étiquette F

le couvercle du bornier et une étiquette « PST » sur le boîtier de l'instrument.

La partie Test de course partielle (PST) de l'instrument DVC6200f permet d' e ffectuer un test de

rampe sous contrôle quand l'appareil est en service. Il est possible de configurer le test de rampe

pour qu'il s'arrête et revienne en arrière à un point où il ne perturbe pas la boucle du procédé.

L'instrument DVC6200f PST ne comporte pas de paramètres matériels particuliers. Le test de course

partielle (PST) requiert toutefois des paramètres de configuration logicielle qui sont disponibles par

l'intermédiaire de l'interface utilisateur.
