Guide de démarrage rapide
Novembre 2024
Section 1 : Installer le système DVC6200
1.1 Variations de boîtier
Le boîtier du système DVC6200 est disponible en deux configurations différentes, selon la méthode
de montage de l'actionneur. La Figure 1 illustre les configurations disponibles.

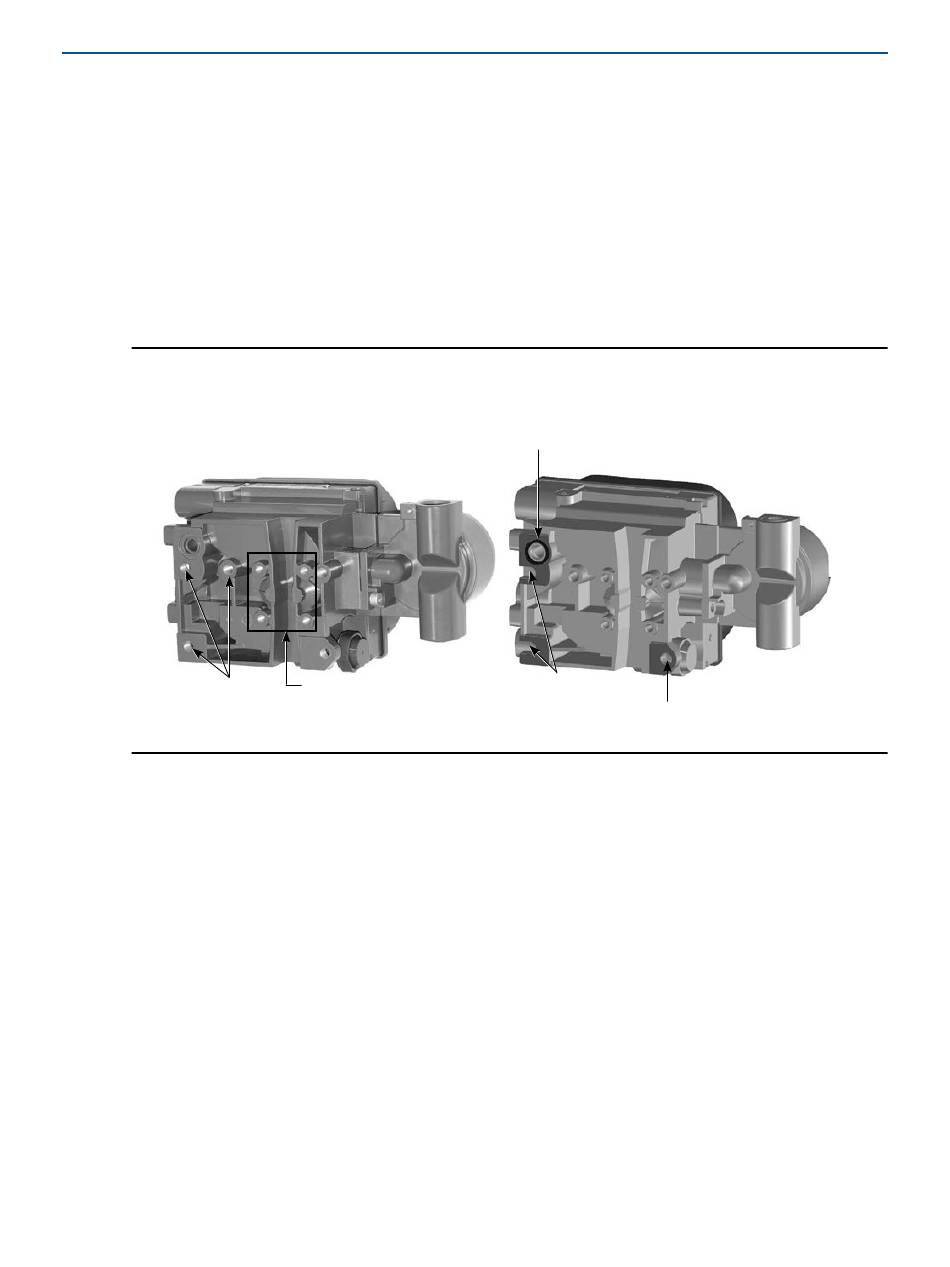

Figure 1. Variations de boîtier
BOÎTIER POUR ACTIONNEURS LINÉAIRES ET
ROTATIFS, FISHER 657 CALIBRE 30I À 70I,
ET 667 CALIBRE 30I À 76I
LINÉAIRE, M8
W9703
1.2 Directives générales de montage
Si le contrôleur numérique de vanne a été commandé en tant qu' é lément d'un ensemble de vanne
de régulation, il est monté sur l'actionneur et étalonné en usine. Si le contrôleur numérique de
vanne a été acheté séparément, un kit de montage est nécessaire. Les procédures suivantes
sont des lignes directrices générales. Se reporter aux instructions jointes au kit de montage pour
des informations détaillées sur le montage du contrôleur numérique de vanne sur un modèle
d'actionneur spécifique.
4
des contrôleurs numériques de vanne DVC6200
sur la vanne
ORIFICE DE PRESSION DE SORTIE INTÉGRÉ
NAMUR ROTATIF, M6 FENTES DE VIS DE MONTAGE
BOÎTIER POUR
ACTIONNEURS FISHER GX
TROU DE VIS DE MONTAGE
W9704
D103556X0FR
