Guide de démarrage rapide
D103556X0FR
Pour les applications de mise hors tension sur déclenchement (Figure 35), installer des lignes
d'impulsion de 10 mm (3/8 po) de diamètre minimum entre la sortie B (orifice inférieur) de la
sortie du contrôleur numérique de vanne et le segment de lignes d'impulsion entre l' é lectrovanne
et l'actionneur de la vanne de sécurité.
Pour les applications de mise sous tension sur déclenchement (Figure 36), installer des lignes
d'impulsion de 10 mm (3/8 po) de diamètre minimum entre la sortie A (orifice supérieur) de la
sortie du contrôleur numérique de vanne et le segment de lignes d'impulsion entre l' é lectrovanne
et l'actionneur de la vanne de sécurité.
Pour les deux applications susmentionnées, installer des manomètres ou bouchons de conduite
dans chacun des trois raccordements de manomètres sous le couvercle.
REMARQUE
La conduite de surveillance doit être taraudée dans la conduite de régulation aussi près de l'actionneur que
possible, à l' é cart de l' é lectrovanne. Cela réduit l' e ffet des transitoires sur les relevés de pression lié à l'activation
de l' é lectrovanne.
4.7 Option de configuration de câblage pour
les tests de l'électrovanne (DVC6200 SIS
uniquement)
Le dispositif DVC6200 SIS peut être utilisé, le cas échéant, pour fournir un signal d'arrêt momentané
à l' é lectrovanne à des fins de tests de cette dernière. A cette fin, les bornes de SORTIE du contrôleur
numérique de vanne sont utilisées en série avec l' é lectrovanne, comme indiqué dans la Figure 37.
• Raccorder les fils de l' é lectrovanne du solveur logique aux bornes de SORTIE du contrôleur
numérique de vanne DVC6200 SIS.
•
Raccorder les fils de l' é lectrovanne aux bornes de SORTIE du contrôleur numérique de vanne
DVC6200 SIS.

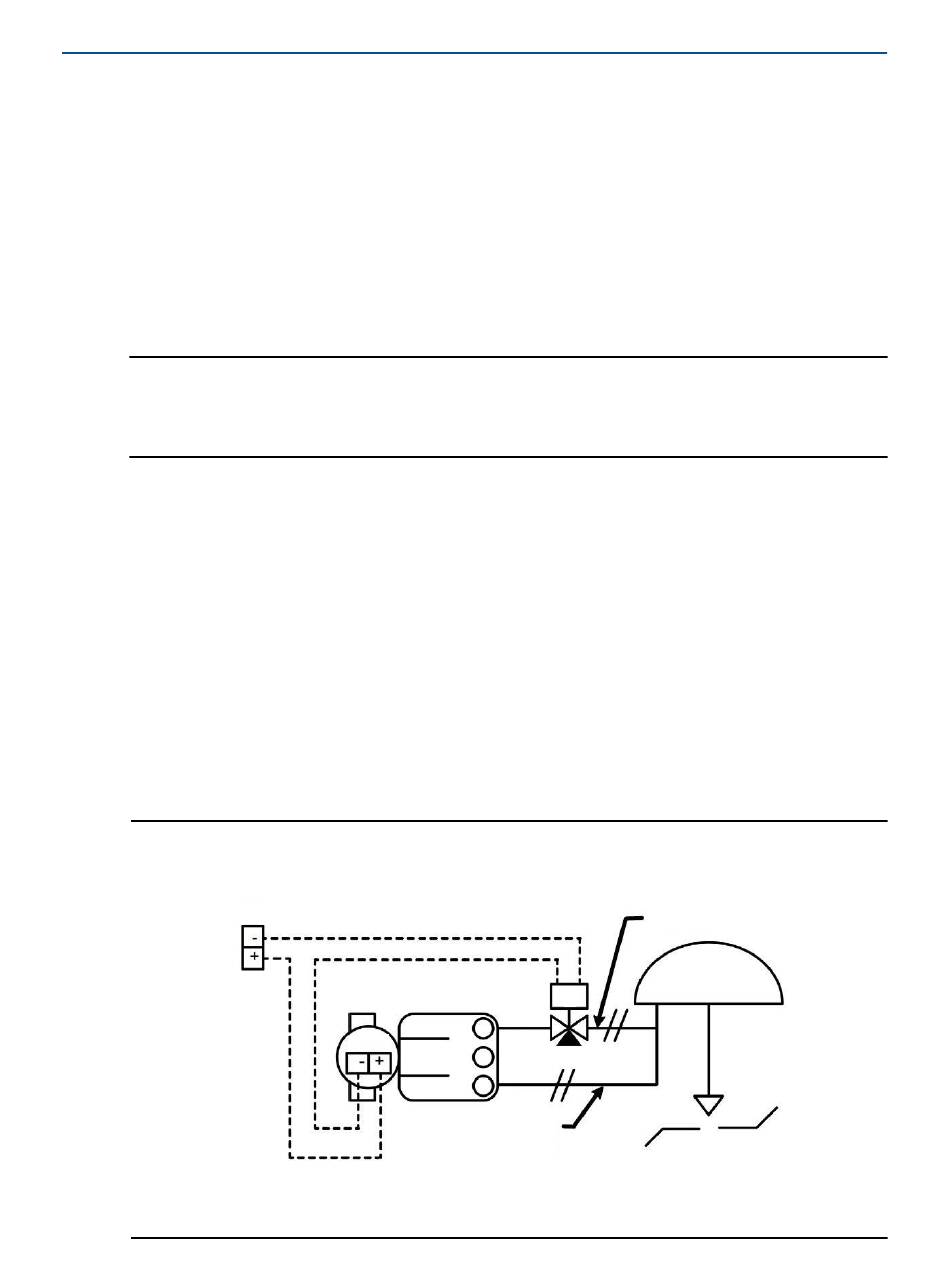

Figure 37. Câblage de l'électrovanne à des fins de tests par le système DVC6200 SIS
(configuration de mise hors tension sur déclenchement du système
pneumatique illustrée)
24 V CC
REMARQUE :
1. VOIR LA REMARQUE À LA SECTION 4.6.
des contrôleurs numériques de vanne DVC6200
SORTIE
CONDUITE DE SURVEILLANCE
E1638
CONDUITE DE RÉGULATION
S
S
A
B
(1)
