4. Effectuer les raccordements à la ou aux bornes de mise à la terre en suivant les codes nationaux
et locaux et en se conformant aux normes de l'usine. Comme illustré à la Figure 19, deux
bornes de mise à la terre sont disponibles pour raccorder un fil de mise à la terre de sécurité,
de mise à la terre ou un fil de masse. La borne de masse de sécurité est identique, sur le plan
électrique, à la terre.
5. Visser le couvercle (item 4) sur le bornier jusqu' à ce qu'il n'y ait plus de jeu.
6. Installer la vis de pression (item 58) dans le couvercle (item 4). Fixer le couvercle en vissant la vis.
7. Noter le numéro d' é tiquette de la vanne en haut et en bas de l' é tiquette papier de mise en
service, comme illustré à la Figure 20.

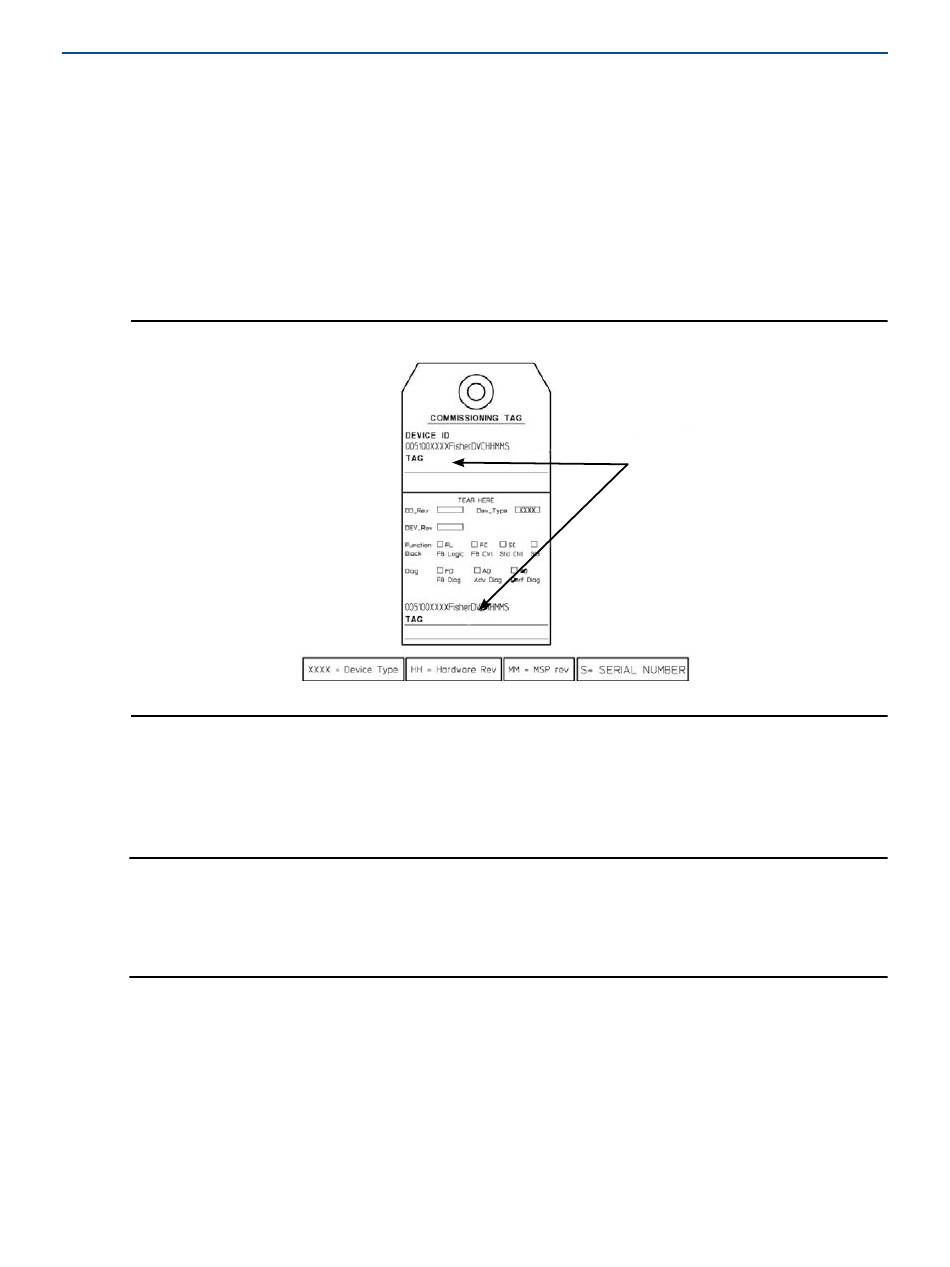

Figure 20. Étiquette papier de mise en service
18B9406‐G
8. Retirer la moitié inférieure de l' é tiquette papier de mise en service et la transmettre
au configurateur du système de commande. Grâce à ces informations papier, le configurateur
du système de commande pourra remplacer facilement le paramètre fictif d'ID de dispositif
par le numéro d' é tiquette de vanne réel.
REMARQUE
Le numéro d' é tiquette de vanne peut également être entré en usine s'il est précisé au moment de la saisie
de la commande. Lorsque le numéro d' é tiquette de vanne est stocké électroniquement sur le système
DVC6200, le système de commande affiche le numéro d' é tiquette de vanne au lieu de l'identifiant de dispositif.
Par conséquent, les étapes 7 et 8 ne sont pas nécessaires.
9. Pour les applications à montage déporté, aller à la Section 3.4. Pour les applications
DVC6200f PST, consulter les instructions spéciales relatives au DVC6200f PST à la Section 4.2.
Sinon, passer à la Section 4.
