Guide de démarrage rapide
Novembre 2024
8. Pour les applications requérant un adaptateur THUM, passer à la Section 3.5.
Pour les applications DVC6200 SIS, passer à la Section 4.1. Pour les applications
DVC6200f PST, passer à la Section 4.2. Sinon, passer à la Section 4.

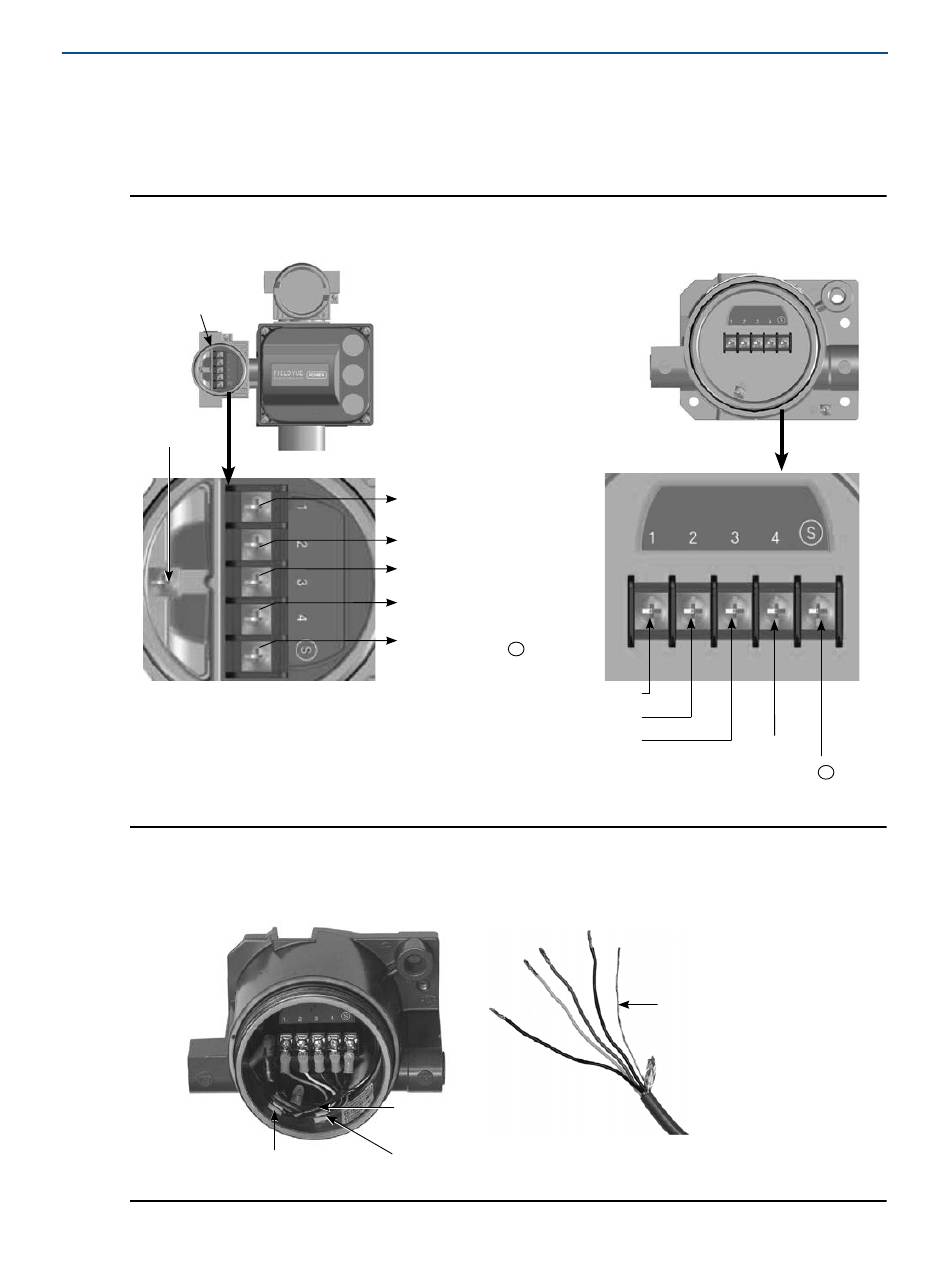

Figure 24. Détails des bornes de raccordement de l'unité de base et de l'unité de contre-
réaction pour les contrôleurs numériques de vanne à montage déporté
BORNIER DE
RACCORDEMENTS
DE CONTRE-
RÉACTION
VIS DE
MISE À
TERRE
BORNIER DE RACCORDEMENTS
DE CONTRE-RÉACTION
Figure 25. Attaches de fils
X0434
ATTACHE DE SUPPORT
DU CÂBLE BLINDÉ ISOLÉ
30
des contrôleurs numériques de vanne DVC6200
X0131
UNITÉ DE BASE
VERS LA BORNE 1 DE L'UNITÉ DE
CONTRE-RÉACTION
VERS LA BORNE 2 DE L'UNITÉ DE
CONTRE-RÉACTION
VERS LA BORNE 3 DE L'UNITÉ DE
CONTRE-RÉACTION
VERS LA BORNE 4 DE L'UNITÉ DE
CONTRE-RÉACTION
VERS LA BORNE DE L'UNITÉ DE
CONTRE-RÉACTION S À L' A IDE
D'UN BLINDAGE DE CÂBLE
BLINDAGE DE CÂBLE ISOLÉ
AVEC DU RUBAN ISOLANT
ATTACHE DE SUPPORT DES
CÂBLES À 4 CONDUCTEURS
CONTRE-RÉACTION
UNITÉ
BORNE 1
BORNE 2
BORNE 3
BORNE 4
UNITÉ DE CONTRE-RÉACTION
BLINDAGE DE CÂBLE
EXPOSÉ - ISOLATION REQUISE
(P. EX. LIGNES D'IMPULSION
THERMORÉTRACTABLE OU
RUBAN ISOLANT)
X0435
CÂBLES À 4 CONDUCTEURS
AVEC BLINDAGE
D103556X0FR
X0132
BORNE
S
