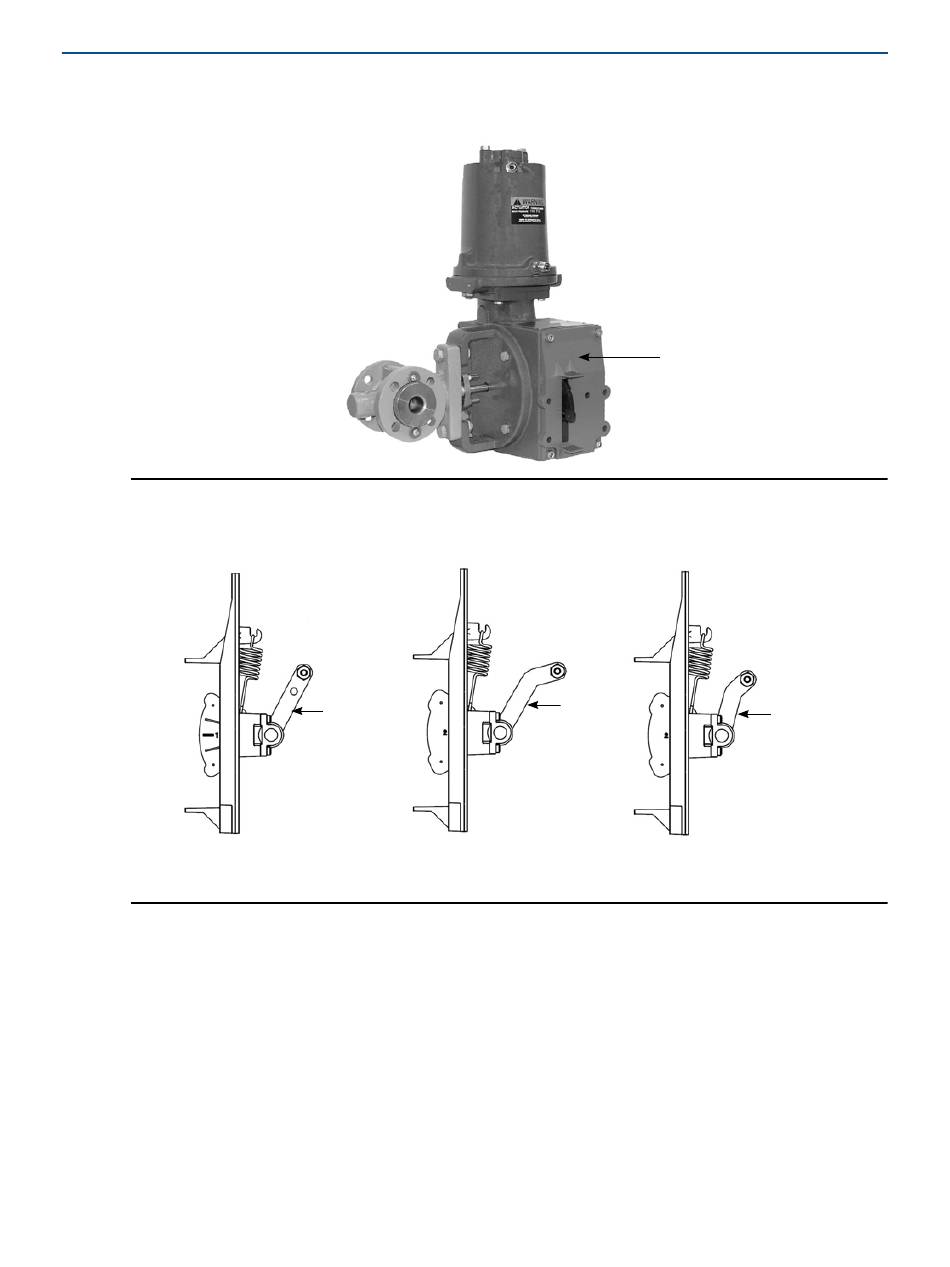

Figure 10. Montage sur des actionneurs rotatifs
W9708
Figure 11. Variantes de montage sur actionneur rotatif
NOTER LA DIFFÉRENCE DE FORME ET DE LONGUEUR DU BRAS À GALET.
E1229
3. Monter le système DVC6200 sur l'actionneur comme suit :
• Si nécessaire, un adaptateur de montage est inclus dans le kit de montage. Fixer l'adaptateur
au contrôleur numérique de vanne, puis fixer ce dernier à l'actionneur. Le galet situé sur le
bras de retour de position du contrôleur numérique de vanne entre en contact avec la came
de l'actionneur lors de la fixation.
• Si aucun adaptateur de montage n' e st nécessaire, fixer le contrôleur numérique de vanne et
le kit de montage à l'actionneur. Le galet situé sur le bras de retour de position du contrôleur
numérique de vanne entre en contact avec la came de l'actionneur lors de la fixation.
4. Pour les applications à montage déporté, passer à la Section 1.5 pour le montage de l'unité
de base du système DVC6205. Sinon, passer à la Section 2.
14
des contrôleurs numériques de vanne DVC6200
BRAS À GALET
2052 TAILLES 2 ET 3
1051/1052 TAILLES 40 À 70
TAILLE 1061 TAILLES 30
À 100
BRAS À GALET
2052 TAILLE 1
D103556X0FR
KIT DE MONTAGE ROTATIF
(DVC6200 NON ILLUSTRÉ)
BRAS À GALET
1051 TAILLE 33
1052 TAILLES 20 À 33
