4.5 Contrôleur numérique de vanne en position
de mise sous tension sur déclenchement
(ETT) et électrovanne en position de mise
hors tension sur déclenchement (DETT)
Dans cette application, le signal de déclenchement du solveur logique met l' é lectrovanne hors
tension, ce qui a pour effet d' o uvrir l' é lectrovanne d' é vent. Le contrôleur numérique de vanne est
configuré pour une mise sous tension sur déclenchement (ETT) et utilise un relais à action inverse
(relais B) pour amener le contrôleur numérique de vanne en condition d'absence de pression
de sortie. L' o ption de mise sous tension sur déclenchement fournit une pression maximale
de l'actionneur au signal de commande minimum (4 mA ou état bas). Une perte du signal de
commande ne déclenche donc pas la vanne de sûreté. La vanne de sûreté passe en position de
sécurité intégrée sans air lorsque le solveur logique (ou DCS) règle le courant vers le contrôleur
numérique de vanne sur 20 mA (état haut). Un test de course partielle se produit au signal de
commande minimum (4 mA ou état bas).

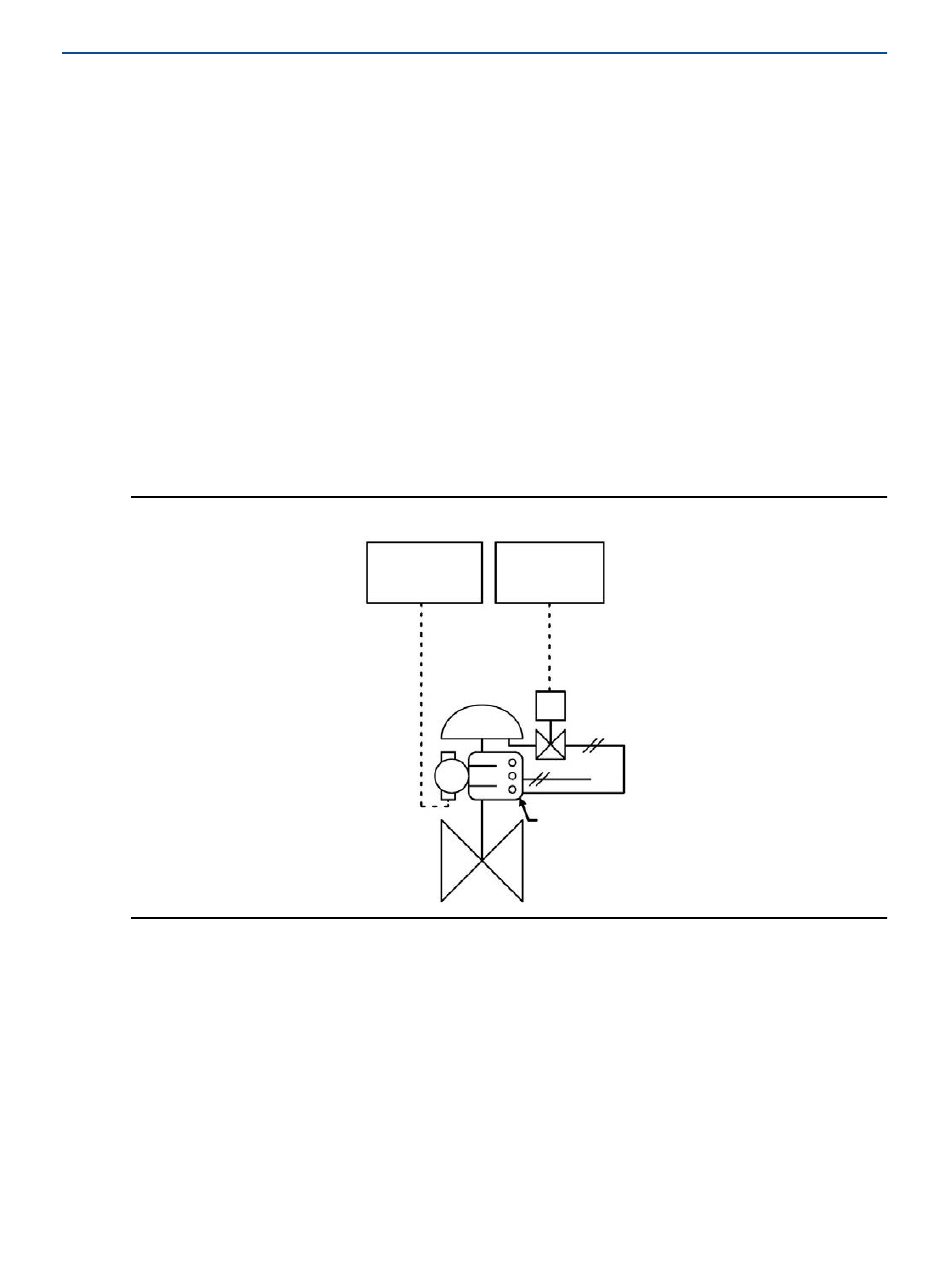

Figure 34. Contrôleur numérique de vanne et électrovanne alimentés séparément
E1459
1. Installer l' é lectrovanne sur le carter ou l'arcade de l'actionneur.
2. Installer des lignes d'impulsion de 10 mm (3/8 po) minimum de sorte que l' é lectrovanne se
trouve dans la trajectoire pneumatique entre la sortie du contrôleur numérique de vanne et
l' e ntrée de l'actionneur. Le diamètre intérieur minimum des lignes d'impulsion requis pour le
système DVC6200 SIS High Cv, HCv1 est de 7,11 mm (0,28 po), pour HCv2 11,7 mm (0,46 po)
et pour HCv3 16,5 mm (0,65 po).
3. Connecter les bornes +/- de la carte de sortie du solveur logique aux fils +/- de l' é lectrovanne
correspondants.
4. Raccorder les bornes +/- de la carte de sortie du solveur logique (ou DCS) aux bornes
correspondantes de la BOUCLE +/- du contrôleur numérique de vanne.
5. Passer à la Section 4.
des contrôleurs numériques de vanne DVC6200
SOLVEUR
SOLVEUR
LOGIQUE
LOGIQUE
OU DCS
ETT DETT 0 À 24 VCC
S
MODE D' A CTION INVERSÉ À SIMPLE
EFFET (RELAIS B) 4 mA = ALIMENTATION
COMPLÈTE VERS L' A CTIONNEUR
