Guide de démarrage rapide
D103556X0FR

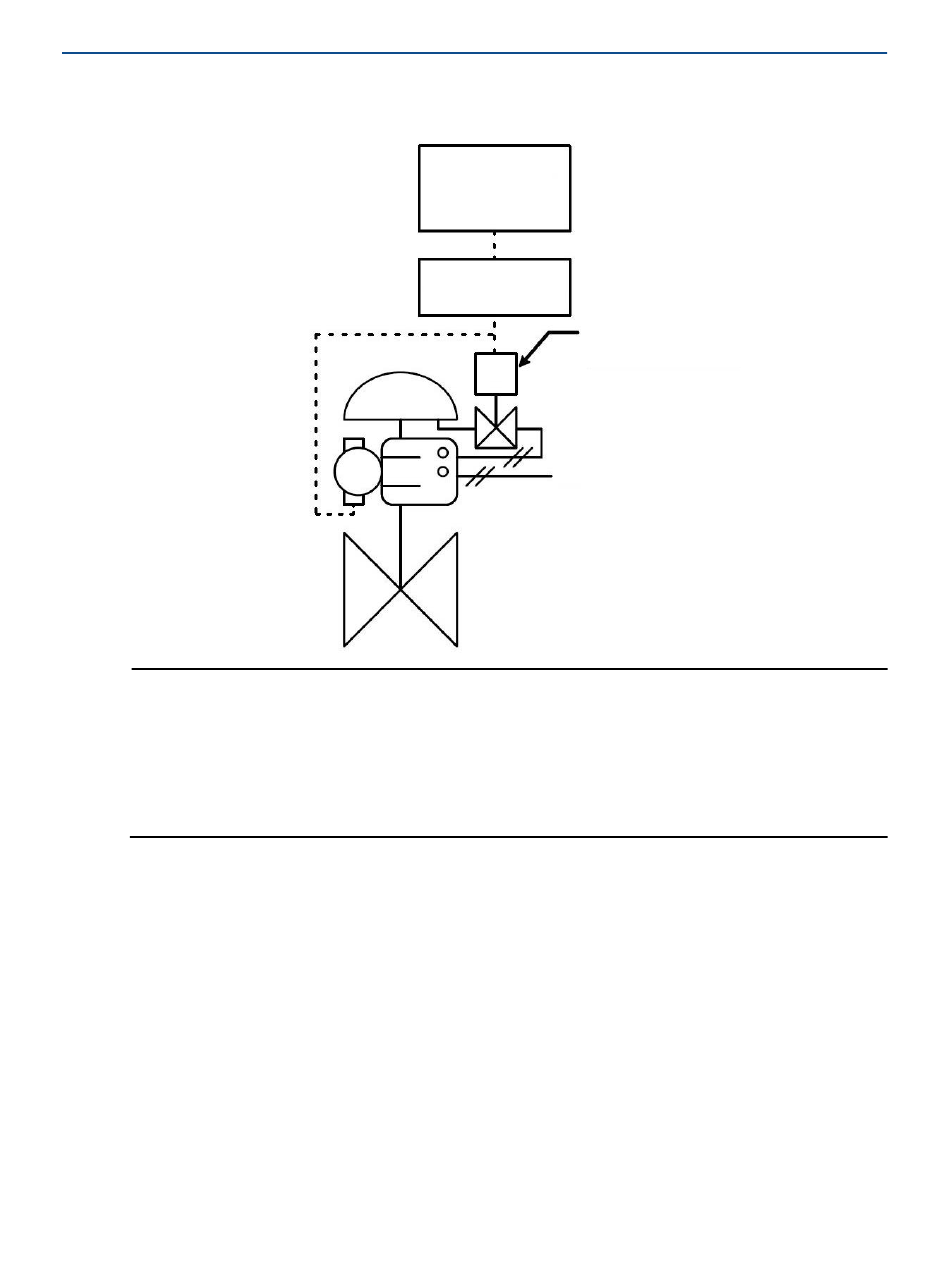

Figure 33. FIELDVUE DVC6200 SIS et électrovanne à alimentation commune
E1456
REMARQUE
Lors de l'utilisation d'une électrovanne ASCO™ à faible puissance, modèle EF8316G303 ou EF8316G304 (ou
une électrovanne à faible consommation équivalente), une alimentation en air externe supplémentaire est
nécessaire pour le pilote. Vérifier que le « joint de sélection » de l' é lectrovanne est sur la « position externe ».
La pression pilote doit être au minimum de 15 psig supérieure à la pression de ligne de l' é lectrovanne.
Pour plus d'informations, consulter le catalogue ASCO ou contacter un
1. Installer l' é lectrovanne sur le carter ou l'arcade de l'actionneur.
2. Installer des lignes d'impulsion de 10 mm (3/8 po) minimum de sorte que l' é lectrovanne se
trouve dans la trajectoire pneumatique entre la sortie du contrôleur numérique de vanne et
l' e ntrée de l'actionneur. Le diamètre intérieur minimum des lignes d'impulsion requis pour le
système DVC6200 SIS High Cv, HCv1 est de 7,11 mm (0,28 po), pour HCv2 11,7 mm (0,46 po)
et pour HCv3 16,5 mm (0,65 po).
3. Si le contrôleur numérique de vanne et l' é lectrovanne sont alimentés séparément comme
illustré à la Figure 32 :
• Connecter les bornes +/- de la carte de sortie du solveur logique aux fils +/- de l' é lectrovanne
correspondants.
• Raccorder les bornes +/- de la carte de sortie du solveur logique (ou DCS) aux bornes
correspondantes de la BOUCLE +/- du contrôleur numérique de vanne.
des contrôleurs numériques de vanne DVC6200
SOLVEUR
LOGIQUE
DETT 0 À 24 VCC
LC340
CONDITIONNEUR
EN LIGNE
ÉLECTROVANNE
FAIBLE PUISSANCE
S
AS
Novembre 2024
bureau commercial Emerson.
39
