Guide de démarrage rapide
D103556X0FR
4. À l'aide d'un gabarit d'alignement (fourni avec le kit de montage), placer l'aimant à l'intérieur
de la rainure de maintien.
5. Aligner l'aimant, comme suit :
• Pour les actionneurs de type fermeture par manque d'air (modèle Fisher 667, par exemple),
aligner verticalement l'aimant de sorte que l'axe du gabarit d'alignement s'aligne au plus prêt
de l' e xtrémité supérieure de la course utile de l'aimant. L'aimant doit être placé de sorte que le
repère d'index de la rainure de contre-réaction du boîtier du système DVC6200 soit compris
dans la plage de fonctionnement valide de l'aimant sur toute la course. Voir Figure 3.
•
Pour les actionneurs de type ouverture par manque d'air (modèle Fisher 657, par exemple),
aligner verticalement l'aimant de sorte que l'axe du gabarit d'alignement s'aligne au plus prêt
de l' e xtrémité inférieure de la course utile de l'aimant. L'aimant doit être placé de sorte que le
repère d'index de la rainure de contre-réaction du boîtier du système DVC6200 soit compris
dans la plage de fonctionnement valide de l'aimant sur toute la course. Voir Figure 4.

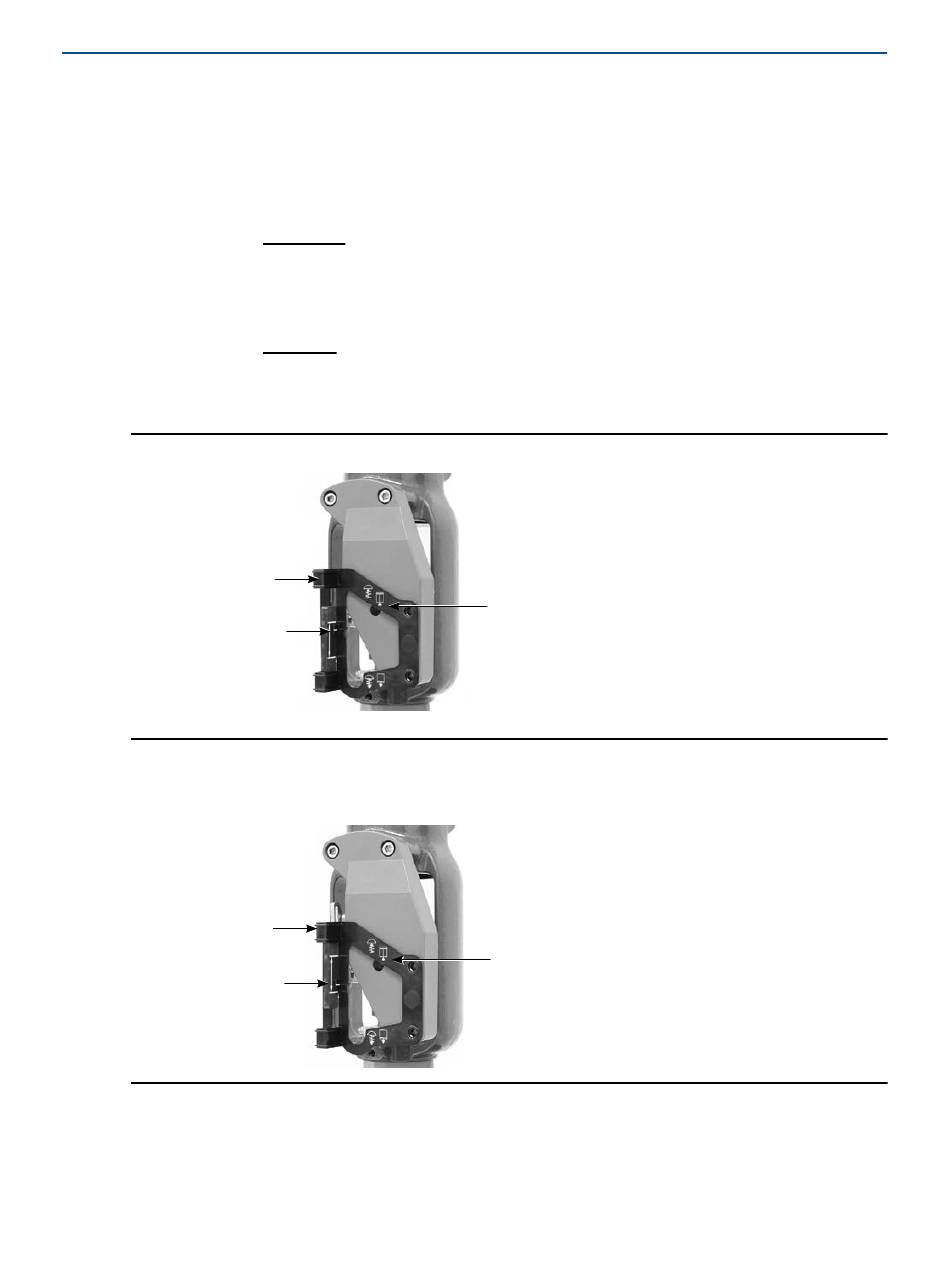

Figure 3. Alignement de l'aimant en configuration de fermeture par manque d'air
RAINURE DE MAINTIEN
REPÈRE D'INDEX
W9718
Figure 4. Alignement de l'aimant en configuration d'ouverture par manque d'air
RAINURE DE MAINTIEN
REPÈRE D'INDEX
W9719
des contrôleurs numériques de vanne DVC6200
GABARIT D' A LIGNEMENT
GABARIT D' A LIGNEMENT
Novembre 2024
7
