6. Serrer les attaches et retirer le gabarit d'alignement.
REMARQUE
À l'aide d'une clé hexagonale plate, serrer les fixations de l'aimant à un couple de 2,37 N•m / 21 lbf•po pour des
vis de 4 mm serrés à 5,08 N•m / 45 lbf•po pour des vis de 5 mm. Pour plus de sécurité, tout particulièrement
en cas de vibrations, du frein-filet bleu (force moyenne) peut être appliqué sur les attaches.
7. Monter le contrôleur numérique de vanne sur le support de montage à l'aide des vis de montage.
8. Vérifier le dégagement entre l'aimant et la rainure de contre-réaction du système DVC6200.
REMARQUE
Veiller à ce qu'un dégagement soit présent entre l'aimant et la rainure du boîtier du système DVC6200 sur toute
la course maximale de l'aimant.
9. Pour les applications à montage déporté, passer à la Section 1.5 pour le montage de l'unité
de base du système DVC6205. Sinon, passer à la Section 2.
Actionneurs ayant une course de plus de 210 mm (8,25 po)
1. Isoler la vanne de régulation de la pression de ligne du procédé et dissiper la pression des
deux côtés du corps de vanne. Fermer toutes les conduites de pression vers l'actionneur
pneumatique et dissiper entièrement la pression en provenance de celui-ci. Recourir à des
procédures de verrouillage pour s'assurer que les mesures précédentes restent effectives
lors de l'intervention sur l' é quipement.

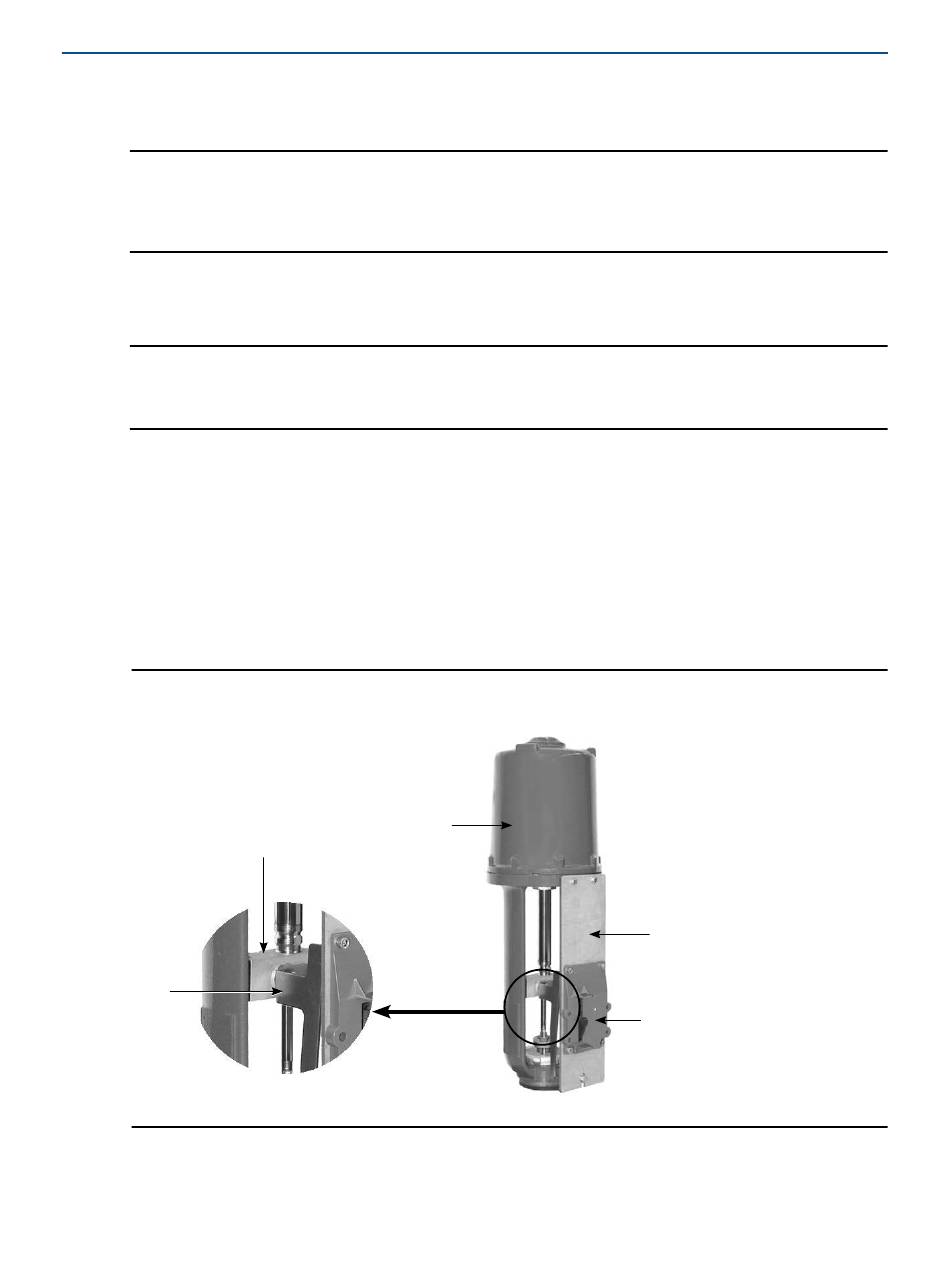

Figure 5. Montage sur des actionneurs (linéaires) à tige coulissante avec une course
supérieure à 210 mm (8,25 po)
CONNECTEUR DE
TIGE DE LA VANNE
CAME
W9709
8
des contrôleurs numériques de vanne DVC6200
ACTIONNEUR
D103556X0FR
ADAPTATEUR DE
MONTAGE
KIT DE MONTAGE À
LONGUE COURSE
(DVC6200 NON ILLUSTRÉ)
