Guide de démarrage rapide
D103556X0FR
3.1 Dispositifs FOUNDATION fieldbus™
ou PROFIBUS PA
Pour plus d'informations, consulter le manuel d'instructions du système DVC6200f (D103412X012)
ou le manuel d'instructions du système DVC6200p (D103563X012).
Le contrôleur de vanne numérique est généralement alimenté, via le bus, par une alimentation
électrique. Pour les types de câbles, la terminaison, la longueur, les pratiques de mise à la
terre appropriés, etc., consulter le guide de planification du site de FOUNDATION Fieldbus
ou PROFIBUS, disponible auprès d'un bureau commercial d'Emerson.
REMARQUE
Pour éviter que la vanne ne se déplace dans une position inconnue à la mise sous tension, le contrôleur
numérique de vanne est expédié d'usine avec le bloc transducteur en mode hors service.
Câbler le contrôleur numérique de vanne comme suit, en se reportant à la Figure 19.
1. Retirer le couvercle du bornier de câblage.
2. Acheminer le câblage de terrain dans le bornier. Le cas échéant, installer une conduite
en utilisant les codes électriques locaux et nationaux correspondant à l'application.
3. Cet instrument n' e st pas polarisé. Raccorder un fil de la sortie du contrôleur à une des bornes
à vis BOUCLE du bornier comme indiqué à la Figure 19. Raccorder l'autre fil de la sortie
du contrôleur à l'autre borne à vis BOUCLE du bornier.

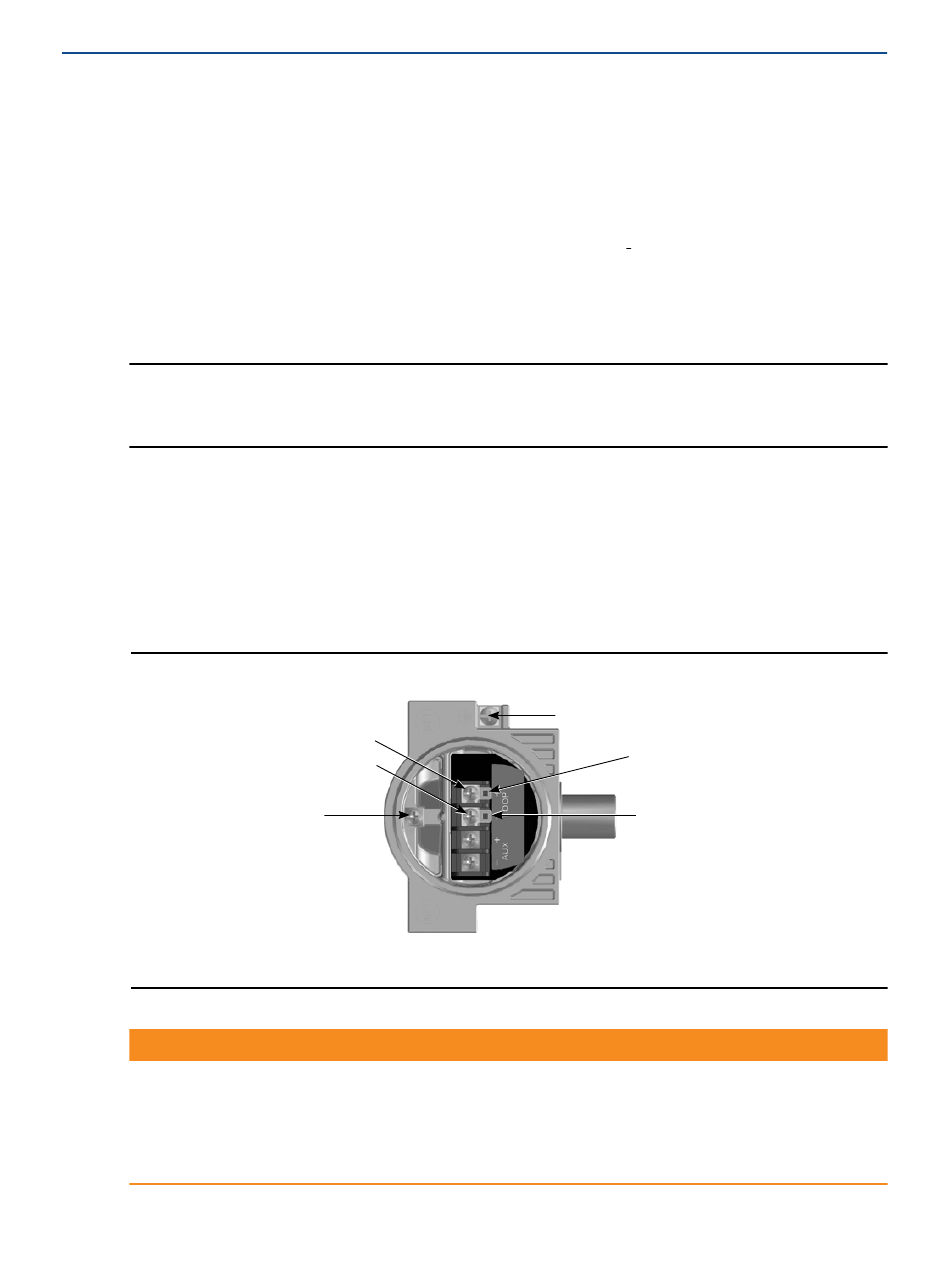

Figure 19. Bornier de raccordement d'entrée de boucle
PRISE DE TERRE DE SÉCURITÉ
X0438
!
AVERTISSEMENT
Les décharges d'électricité statique peuvent entraîner des blessures ou des dégâts
matériels. Relier un conducteur de terre de 14 AWG (2,08 mm
numérique de vanne et la terre en présence de gaz inflammables ou dangereux.
Se reporter aux codes et normes nationaux et locaux pour connaître les exigences
de mise à la terre.
des contrôleurs numériques de vanne DVC6200
BOUCLE+
BOUCLE-
TERRE
DIALOGUE+
DIALOGUE-
) entre le contrôleur
