Guide de démarrage rapide
D103556X0FR
1. Serrer les attaches et retirer le gabarit d'alignement.
REMARQUE
À l'aide d'une clé hexagonale plate, serrer les fixations de l'aimant à un couple de 2,37 N•m / 21 lbf•po pour des
vis de 4 mm serrés à 5,08 N•m / 45 lbf•po pour des vis de 5 mm. Pour plus de sécurité, tout particulièrement en
cas de vibrations, du frein-filet bleu (force moyenne) peut être appliqué sur les attaches.
2. Retirer le bouchon (R1/8) de l'arrière du boîtier du système DVC6200. Cet orifice de sortie
pneumatique du système DVC6200 s'aligne avec l' o rifice pneumatique intégré de l'actionneur.
Voir la Figure 8.

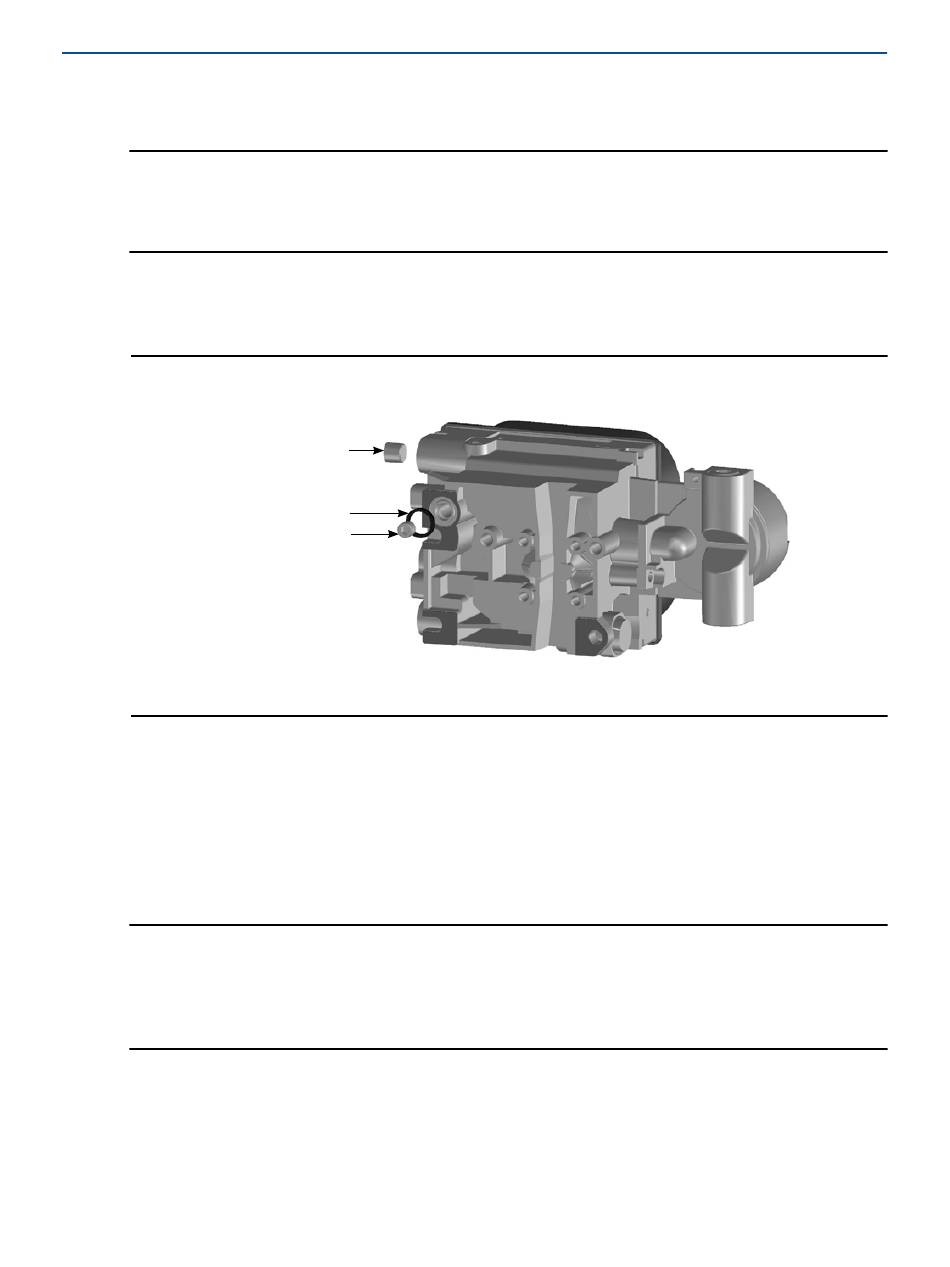

Figure 8. Modifications de l'actionneur à montage intégré ; configuration de type
fermeture par manque d'air uniquement
INSTALLER UN
BOUCHON DE 1/4 NPT
RETIRER LE BOUCHON R1/8
W9707
REMARQUE :
VUE ARRIÈRE DU BOÎTIER DE L' A CTIONNEUR GX ILLUSTRÉE.
3. Installer le bouchon (1/4 NPT, inclus dans le kit de montage) sur l' o rifice A de sortie
pneumatique externe.
4. Fixer le contrôleur numérique de vanne sur la plaque de montage de l'actionneur sur le
côté doté de l' o rifice pneumatique ouvert. Veiller à placer un joint torique entre la sortie
pneumatique du contrôleur numérique de vanne et la plaque de montage de l'actionneur.
Aucune ligne d'impulsion pneumatique n' e st nécessaire car les passages d'air sont internes
à l'actionneur.
REMARQUE
A l'aide d'une clé hexagonale de 5 mm, fixer le contrôleur numérique de vanne sur la plaque de montage
de l'actionneur GX.
À l'aide d'une clé polygonale ou à douilles de 13 mm, fixer le contrôleur numérique de vanne à la plaque
de montage de l'actionneur 667 calibre 30i-76i.
5. Vérifier le dégagement entre l'aimant et la contre-réaction du système DVC6200
des contrôleurs numériques de vanne DVC6200
INSTALLER UN
JOINT TORIQUE
Novembre 2024
11
