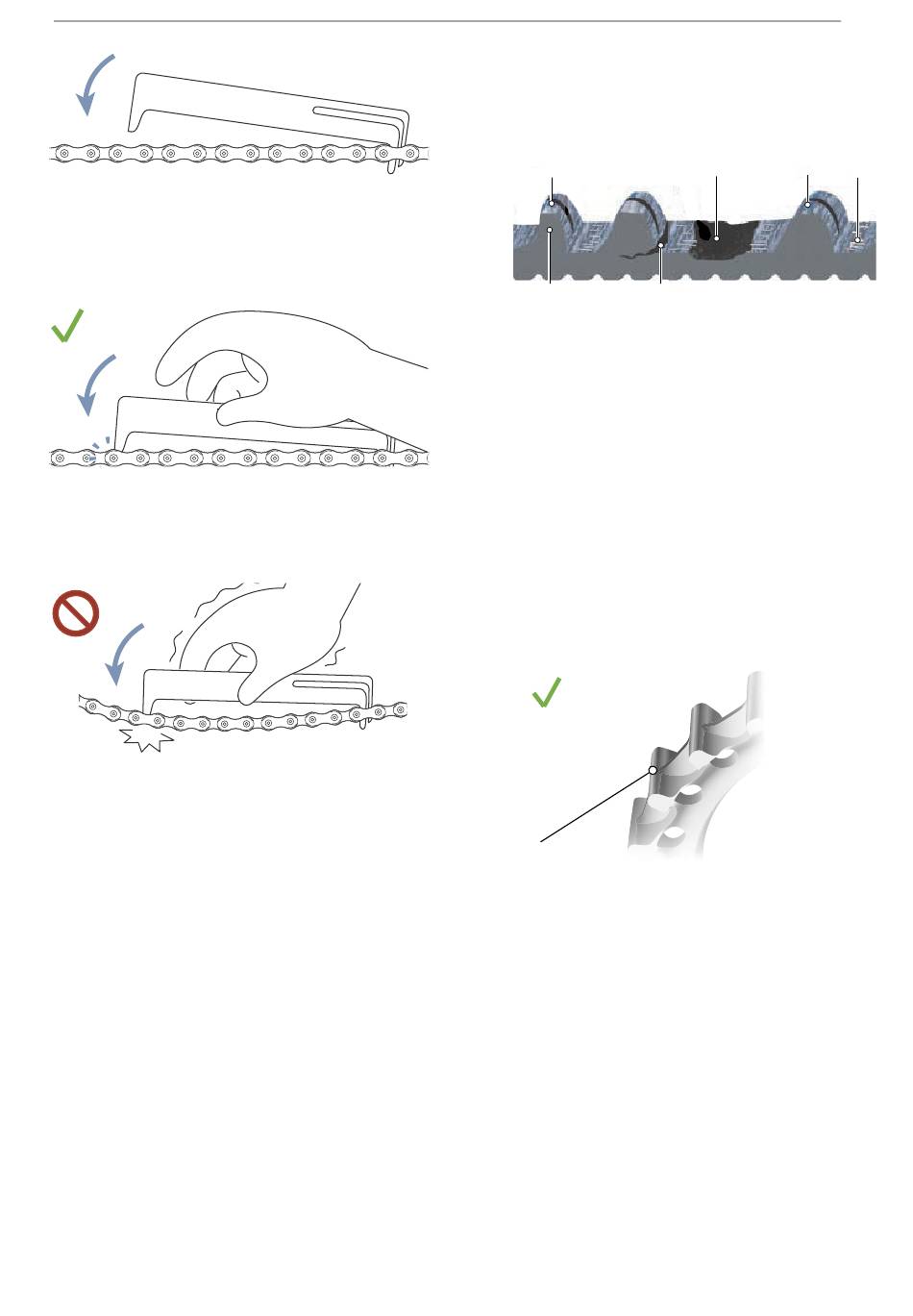

Illustration 181 : Abaisser le gabarit de mesure à gauche
Si le gabarit ne passe pas entre les maillons, la
chaîne n'est pas usée
Illustration 182 : Le gabarit de mesure ne passe pas
Si le gabarit passe entre deux maillons, la chaîne
est usée et doit être remplacée. Contactez le
revendeur spécialisé.
Illustration 183 : Le gabarit de mesure passe
Partie 2/3_MY23I0a - FR_1.0_22.12.2024
Nettoyage, entretien et inspection
8.5.6
Contrôler la courroie
8.5.6.1 Contrôler l'usure de la courroie
Contrôlez les signes d'usure sur la courroie :
4
5
6
Illustration 184 : Signes d'usure d'une courroie
1
des fibres de carbone étirées sont détachées,
2
tissu usé avec polymère visible,
3
cran de courroie manquant,
4
Dissymétrie,
5
usure des crans en triangle ou
6
fissures.
Si la courroie présente un ou plusieurs signes
d'usure, remplacez-la. Contactez le revendeur
spécialisé.
8.5.6.2 Contrôler l'usure de la poulie
Contrôlez la poulie.
Le profil des crans est arrondi et les crans sont
épais. La poulie ne doit pas être remplacée.
1
Illustration 185 : Profil de cran optimal
3
2
1
1
