8.5.4.2 Contrôler la tension avec moyeu à vitesses
intégrées
3 Sur les vélos avec pare-chaîne périphérique, retirez
le pare-chaîne.

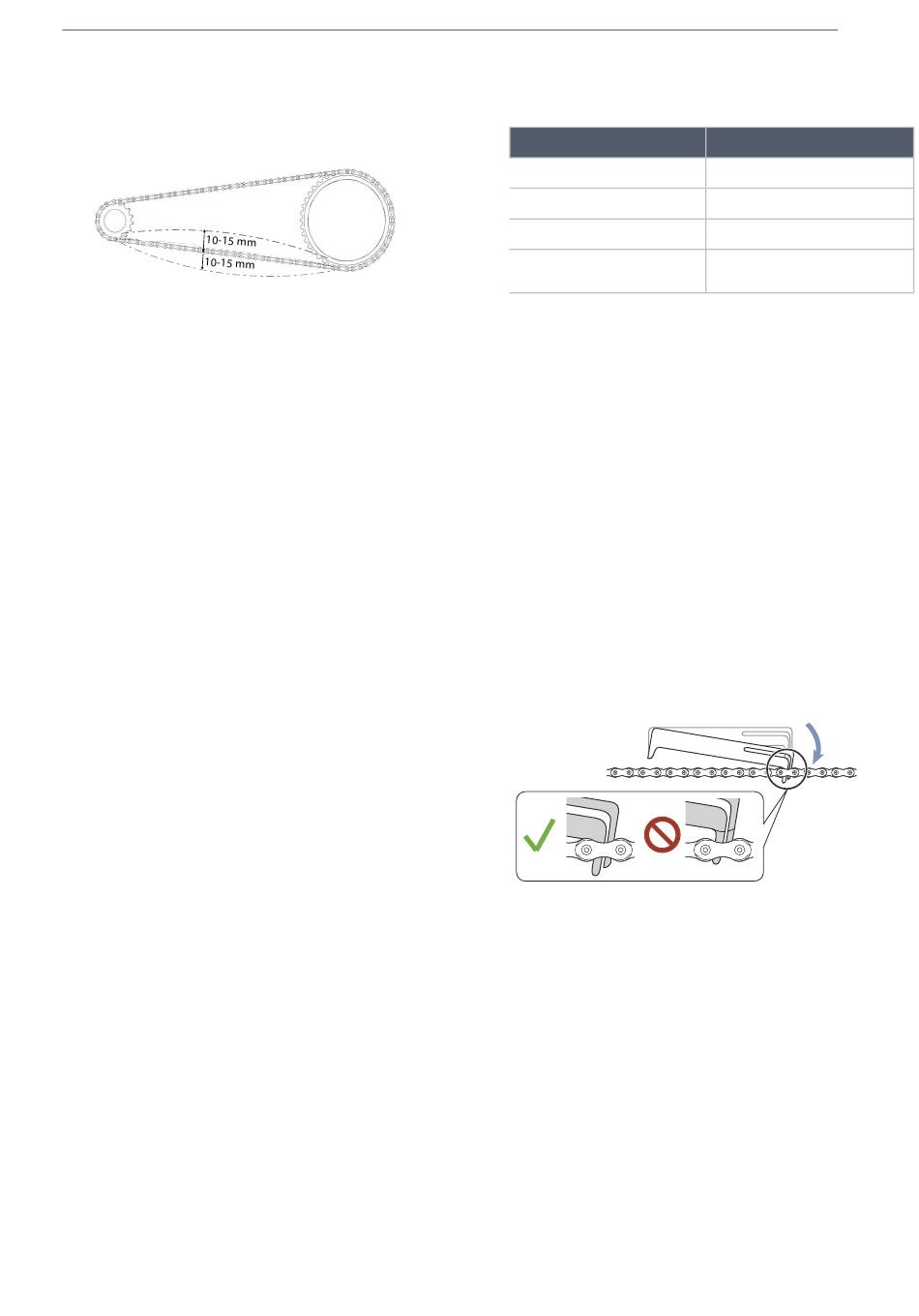

Illustration 179 : Exemple de contrôle de la tension de la
chaîne : 5 mm vers le haut, 10 mm vers le bas = écart de 15 mm
1 Levez la chaîne vers le haut. Mesurez la distance
avec le milieu. Poussez la chaîne vers le bas.
Mesurez la distance avec le milieu.
2 Pour déterminer l'écart, additionnez les deux
valeurs.
3 Contrôlez la tension de la chaîne à trois ou quatre
emplacements.
 Si l'écart est supérieur à 20 mm, retendez la
chaîne.
 Si l'écart est inférieur à 10 mm, détendez la chaîne.
 Pour tendre la chaîne en cas de moyeu à vitesses
intégrées, la roue arrière doit être poussée vers
l'arrière ou vers l'avant. Contactez le revendeur
spécialisé.
 Sur les vélos avec moyeu à vitesses intégrées ou
frein à rétropédalage, la chaîne est tendue via un
palier excentrique ou des extrémités de fourche
mobiles dans le pédalier. La tension nécessite des
outils et connaissances spécialisées. Contactez le
revendeur spécialisé.
Partie 2/3_MY23I0a - FR_1.0_22.12.2024
Nettoyage, entretien et inspection
8.5.5 Contrôler l'usure de la chaîne
Chaque chaîne possède une limite d'usure. Si cette
limite est dépassée, la chaîne doit être remplacée.
Fabricant
SHIMANO
KCM
SRAM
ROHLOFF
Tableau 25 : Limites d'usure des chaînes par fabricant
8.5.5.1 Contrôle approximatif
Le contrôle approximatif des chaînes traditionnelles
peut être effectué à la main sur la roue dentée.
1 Placez la chaîne sur la plus grande roue dentée.
2 Levez la chaîne par l'avant au milieu de la roue.
 Si la chaîne peut être soulevée de la roue dentée de
plus d'un demi-maillon, procédez à un contrôle ou
contactez le revendeur spécialisé.
8.5.5.2 Contrôle
Il existe un gabarit d'usure pour chaque chaîne, selon
le fabricant :
1 Insérez le gabarit de mesure sur le côté droit entre
deux maillons de la chaîne.
Illustration 180 : Le gabarit de mesure s'insère
2 Rabattre le gabarit de mesure sur le côté gauche.
Limite d'usure
>1 %
>0,8 mm par maillon
>0,8 %
S: >0,1 mm par maillon
A: >0,075 mm par maillon
