7.22.1 Replier la potence à réglage rapide
S'applique uniquement aux vélos électriques
avec cet équipement
Pour gagner de la place lors du rangement,
repliez la potence à réglage rapide.
1 Ouvrez le levier de serrage de la potence.
2 Enfoncez le guidon aussi loin que possible
vers le bas.

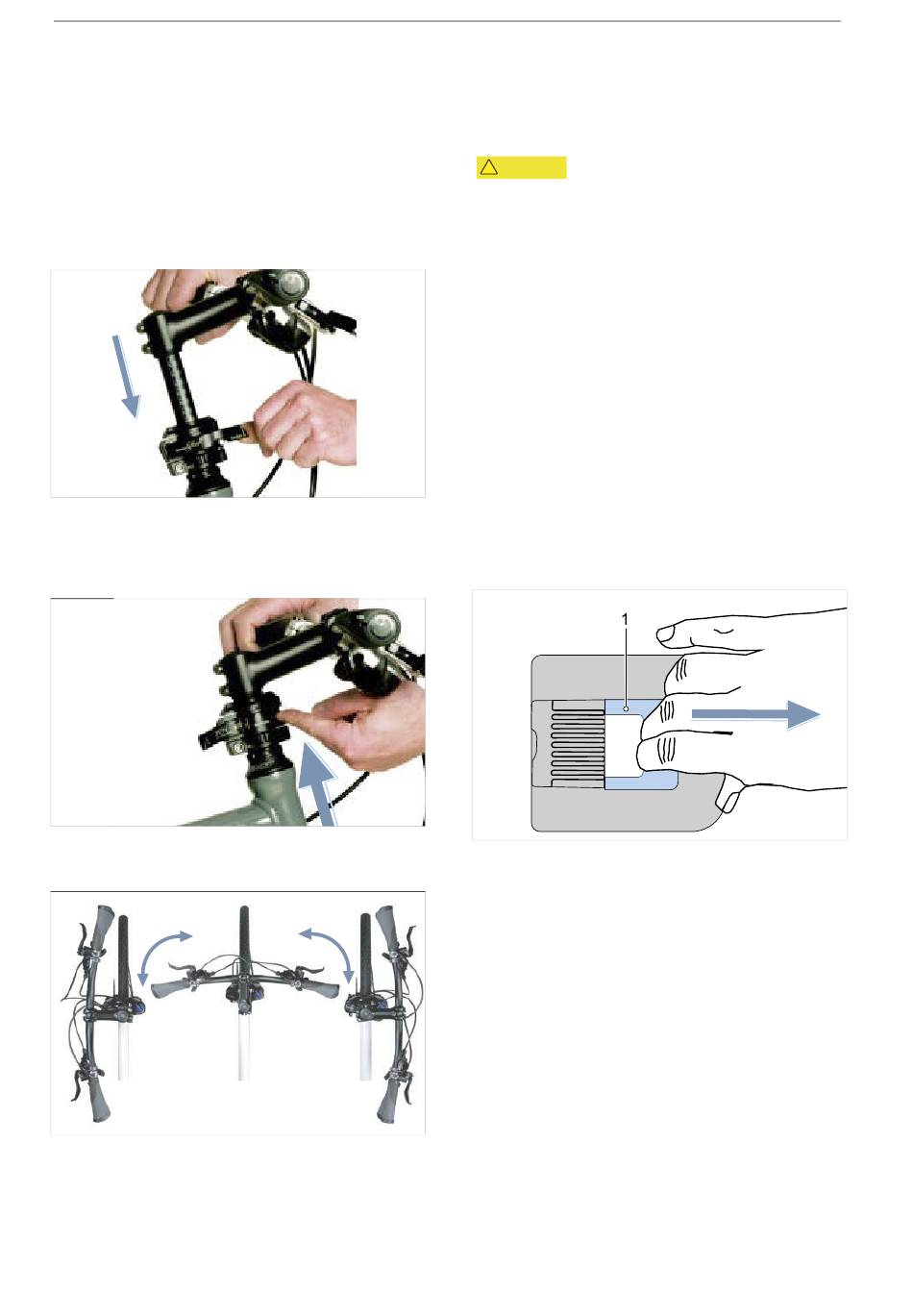

Illustration 170 : Régler la hauteur
3 Soulevez l'écrou de déverrouillage avec un
doigt.
Illustration 171 : Pousser l'écrou de déverrouillage vers le
haut
Illustration 172 : Tourner le guidon
Partie 2/3_MY23I0a - FR_1.0_22.12.2024
4 Tournez le guidon tout droit à 90°.
5 Fermez le levier de serrage de la potence.
7.23 Rabattre la pédale
Risque d'écrasement des doigts
! ATTENTION
dans le verrou de pliage des pédales
Le verrou de pliage des pédales utilise une force
de serrage très élevée. L'utilisateur risque de
s'écraser les doigts.
 Ne laissez jamais le verrou de pliage des
pédales se rabattre de manière incontrôlée.
 Prenez garde à la position des doigts lors de la
fermeture et de l'ouverture.
En cas de non-respect, peut entraîner des
blessures légères ou moyennes. Niveau de
risque faible.
Nettoyez la pédale (voir le chapitre 7.7.4).

1 Tirez le verrou de pliage (1) vers le bas avec deux
doigts et maintenez-le en position.
 Le système de pliage est déverrouillé.
Illustration 173 : Tirer le verrou de pliage de la pédale (1)
vers le bas
2 Rabattez la pédale vers le haut.
3 En relâchant votre prise, laissez revenir
prudemment le verrou de pliage de la pédale
dans sa position initiale.
 La pédale est rabattue.
