6.4.1 Potence avec levier de serrage
modèle I
S'applique uniquement aux vélos électriques
avec cet équipement
1 Ouvrez le levier de serrage de l'attache rapide de
la potence.
2 Tirez le levier de blocage sur la potence vers le
haut tout en inclinant le guidon vers la gauche
de 90°.
 Le guidon s'enclenche de manière audible.
3 Enfoncez le guidon.
4 Fermez le levier de serrage de l'attache rapide
de la potence.
3

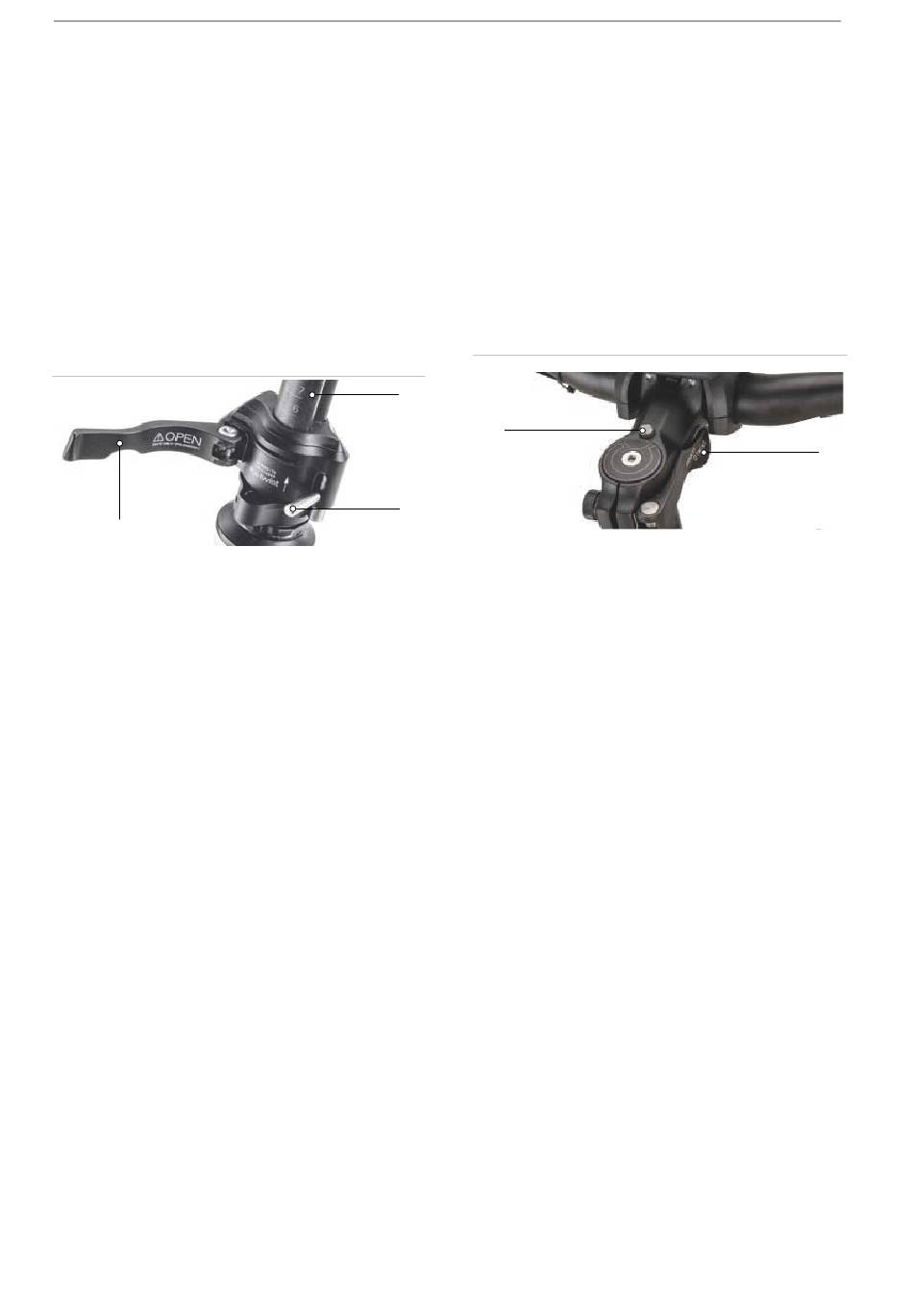

Illustration 65 : Levier de serrage ouvert de l'attache
rapide de la potence (3) sur la potence (2), modèle I, avec
levier de blocage sur la potence (1)
Partie 2/3_MY23I0a - FR_1.0_22.12.2024
6.4.2 Potence avec levier de serrage
modèle II
S'applique uniquement aux vélos électriques
avec cet équipement
1 Ouvrez le levier de serrage de l'attache rapide de
la potence.
2 Appuyez sur le bouton de déblocage.
3 Inclinez le guidon vers la droite ou la gauche
de 90°.
 Le guidon s'enclenche de manière audible.
4 Fermez le levier de serrage de l'attache rapide
de la potence.
2
2
1
Illustration 66 : Potence, modèle II avec levier de serrage
de l'attache rapide de la potence (1) et bouton de
déblocage (2)
6.5 Potence avec vis
S'applique uniquement aux vélos électriques
avec cet équipement
1 Retirez le capuchon de protection sur la
potence.
2 Selon le type de vis, desserrez la vis avec un
embout Torx ou une clé Allen de 4 mm, 5 mm
ou 6 mm.
3 Tournez le guidon dans la position voulue.
4 Selon le type de vis, serrez la vis avec un
embout Torx ou une clé Allen de 4 mm, 5 mm
ou 6 mm.
5 Fixez à nouveau le capuchon de protection sur
la potence.
