ULTRAFLEX

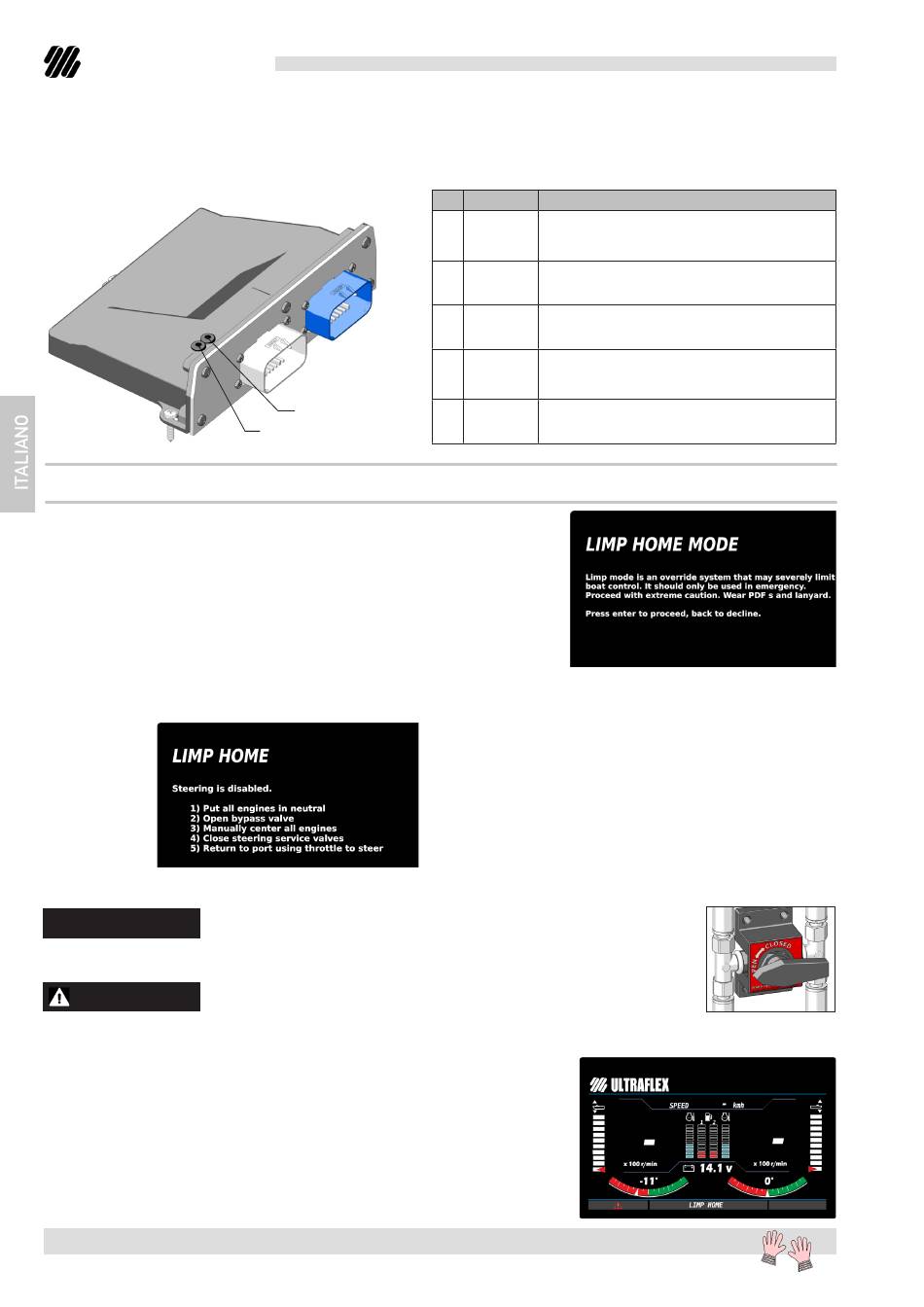

LED DI STATO GATEWAY UGW-D
Il gateway può essere dotato di due LED che ne indicano lo stato.
UGW-D
2.5 Situazione di emergenza
In caso di guasto del sistema elettroidraulico, che comprometta il siste-
ma di guida limitandone o bloccandone il funzionamento, comparirà la
schermata LIMP HOME MODE dopo aver preso visione del codice errore
(far riferimento al par. 2.4 per la lista) premendo il tasto "ENTER".
Premendo il tasto "ENTER", l'utilizzatore accetta di proseguire in moda-
lità LIMP HOME, ll sistema di sterzo verrà disabilitato e verrà indicata
la procedura da seguire. Premendo "BACK", invece, l'utilizzatore rifiuta
la modalità.
In funzione del tipo di guasto, del tipo di sterzo e del numero di motori presenti sull'imbarcazione, il sistema attiva
automaticamente la procedura di emergenza. Seguire quanto indicato a video:
Alla fine delle operazioni premere ENTER
NOTA
Nel caso fosse presente, agire direttamente sulla valvola di bypass remotata LTB6 invece di
quella presente sulla centralina.
AVVERTENZA
Non forzare il fine corsa delle valvole bypass in fase di apertura. Solo per la centralina UIPC è possibile sbloccare
la valvola con una brugola da 5 mm, la completa apertura dovrà essere fatta a mano.
La condizione LIMP HOME compare nella parte inferiore della pagina video
principale e resta attiva fino al riavvio completo del sistema.
Nel caso in cui il display non risultasse funzionante, la manovra di emer-
genza dovrà essere eseguita in modalità manuale, secondo quanto indicato
ai paragrafi successivi.
pag. 72
di 119 -
SISTEMA INTEGRA
LED
LED A
LED B
COLORE
Colore fisso: indica assenza di comunicazione tra
A
Qualunque
gateway e il resto del sistema
Colori in sequenza: ricezione della comunicazione
B
Blu
Indica che la prima stazione è in comando
Indica che l'operatore sta comandando attraverso il
B
Verde
Indica che il joystick sta cercando di prendere il
B
Rosso
comando ma non riceve il consenso dall'ECU motore
(es. seconda stazione di comando non in neutral)
Indica che è in comando la seconda stazione Suzuki
B
Altri
(se presente) o sta cercando di prendere il comando
Il sistema di guida è disattivato.
1.
Posizionare tutti i motori in folle
2.
Aprire le valvole di servizio del sistema
di guida
3.
Centrare tutti i motori manualmente
4.
Chiudere le valvole di servizio del sistema
di guida
5.
Tornare al porto manovrando con accele-
ratore ed invertitore
Manuale utente
STATO
joystick
