2.9
Dimensions et raccordements
696
3
2

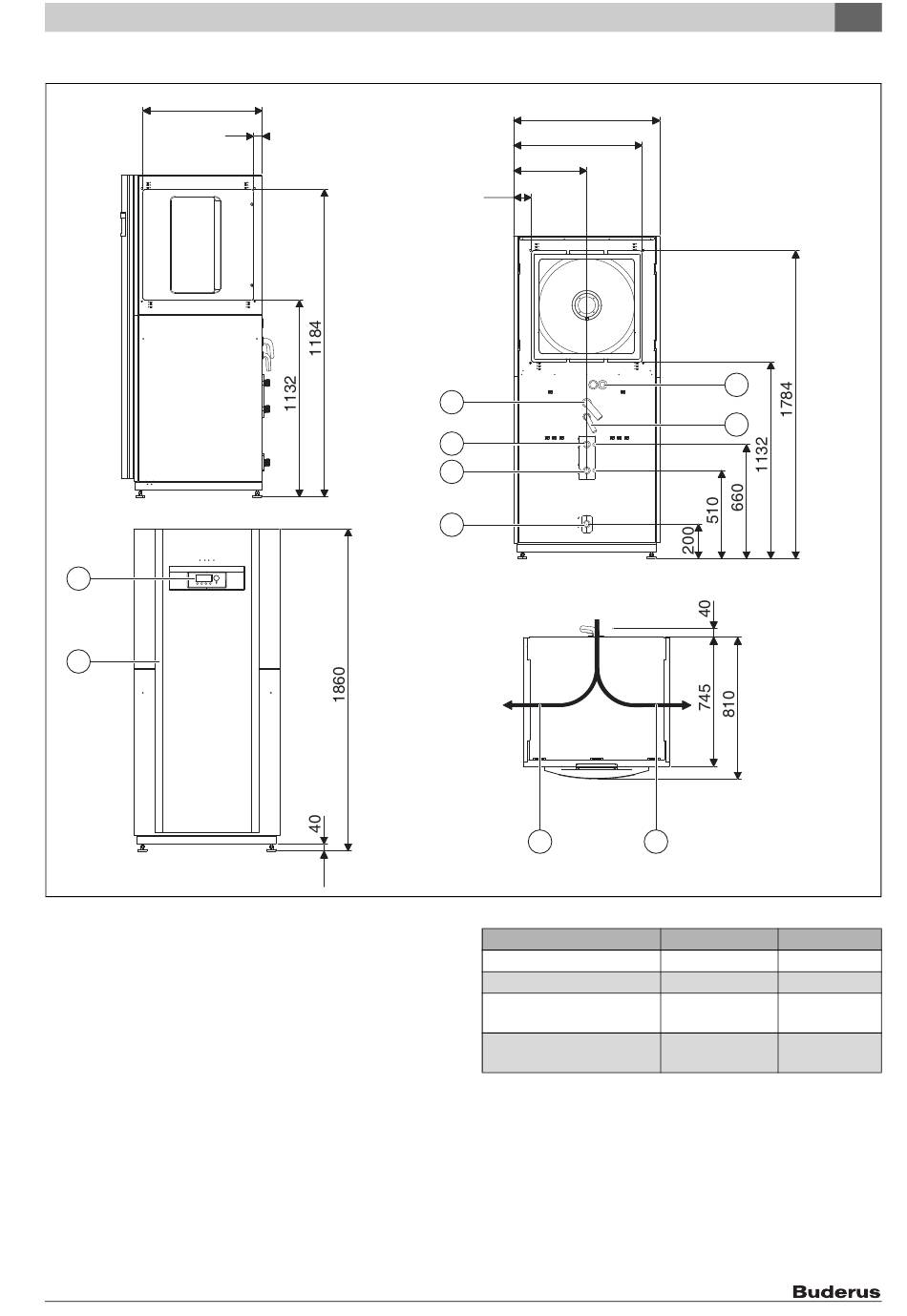

Fig. 3 Dimensions et raccordements Logatherm WPL 6 IK, WPL 8 IK,, WPL 10 IK, WPL 12 IK (toutes les dimensions en mm)
[1]
Sens de l'air (gauche/droite, choix sur site)
[2]
Manomètre circuit de chauffage
[3]
Tableau de commande
[4]
Passage pour câble électrique/sonde
[5]
Tuyau des condensats (Ø i 30)
[6]
Flexible pour la soupape de sécurité (Ø i 19 eau de chauffage)
[7]
Sortie départ ECS (selon DIN ISO 228)
[8]
Sortie départ eau de chauffage (selon DIN ISO 228)
[9]
Entrée retour eau de chauffage et ECS (selon DIN ISO 228)
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
44
Spécifications de la pompe à chaleur
845
749
423
97
5
7
8
9
1
Raccordements
Départ ECS
Départ eau de chauffage
Retour eau de chauffage
et ECS
Flexible et robinet à
boisseau sphérique
Tab. 2 Dimensions des raccords hydrauliques (selon AG DIN 2999)
4
6
1
6 720 644 794-01.1T
WPL 6-10 IK
WPL 12 IK
G 1"
G 5/4"
G 1"
G 5/4"
G 1"
G 5/4"
R 1"
R 5/4"
2
7
