5.4
Raccordement du circuit de chauffage
DANGER : Danger de mort par électrocution !
▶ Couper le courant sur tous les pôles et protégez l'ap-
pareil contre tout réenclenchement involontaire.
▶ Le raccordement électrique et les travaux sur les com-
posants électriques doivent être réalisés exclusive-
ment par un spécialiste.
AVIS : Dégâts sur l'installation en raison d'un montage
incorrect !
▶ Raccorder la pompe à chaleur au circuit de chauffage
conformément au schéma hydraulique du type de
pompe concerné ( chap. 9.5, page 49).
▶ Fixer les raccords dans la pompe pour qu'ils ne se
tordent pas.
Assurez-vous que les sections et les longueurs des tuyaux du circuit de
chauffage sont dimensionnées correctement. La pression libre des
pompes à chaleur doit permettre au moins le débit minimum nécessaire
pour le modèle de pompe utilisé.
Pour protéger le circuit de chauffage contre les impuretés et les dépôts :
▶ Rincer le circuit de chauffage avec soin ( chap. 6.3, page 25).
▶ Monter les dispositifs d'arrêt et les flexibles sur la sortie de l'eau de
chauffage (départ) [2], le circuit de chargement ECS [1] et l'entrée
commune (retour) [3] côté pompe à chaleur.

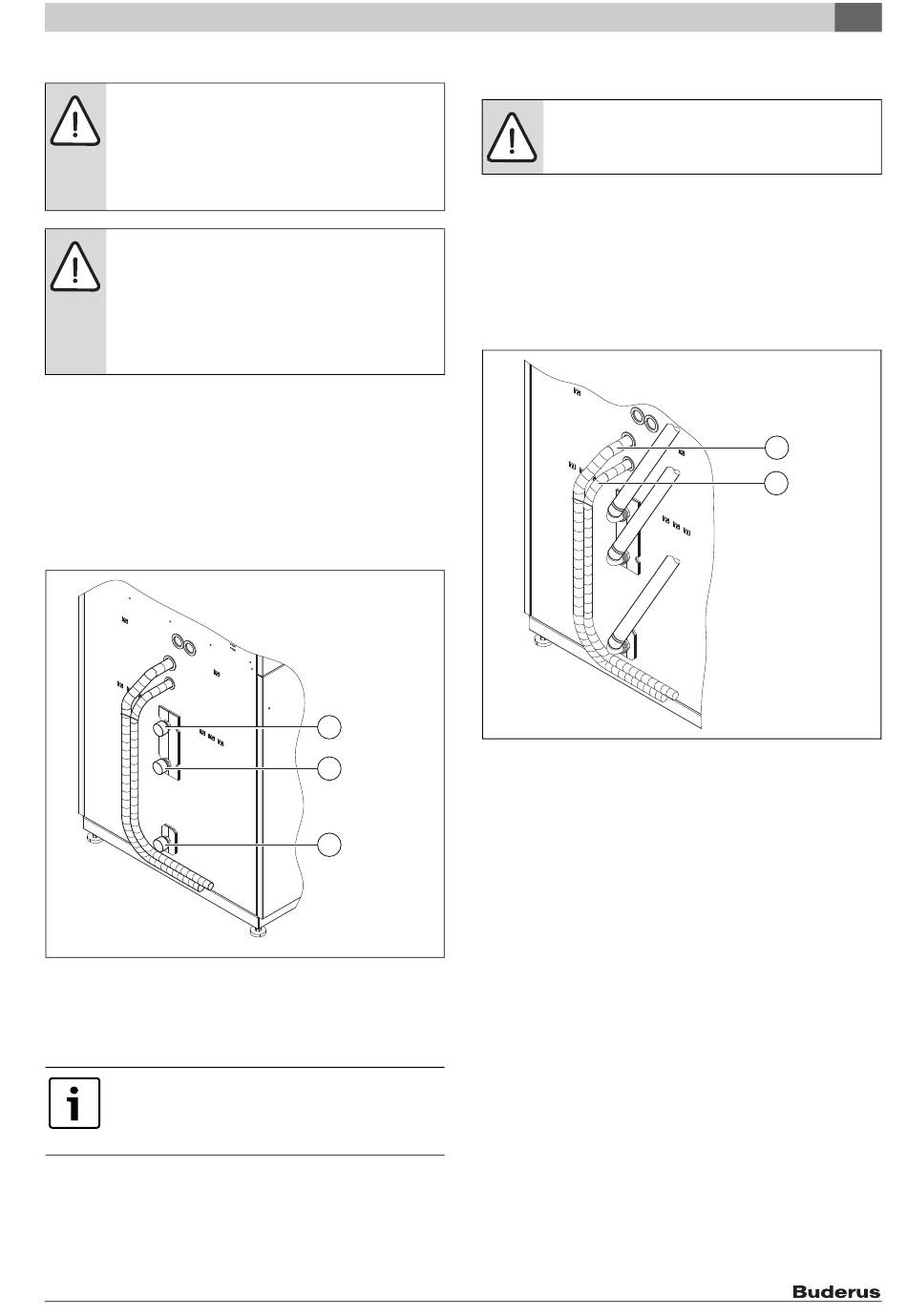

Fig. 38 Raccords pour le circuit de chauffage et le circuit de chargement
ECS côté arrière de la pompe à chaleur
[1]
Sortie départ ECS
[2]
Sortie départ eau de chauffage
[3]
Entrée retour eau de chauffage et ECS
Le dispositif d'arrêt permet de rincer le condenseur de la
pompe à chaleur si nécessaire.
Le rinçage du condenseur doit être effectué uniquement
par le service après-vente !
Pour éviter la transmission des bruits solidiens sur la tuyauterie fixe :
▶ Raccorder la tuyauterie fixe du circuit de chauffage par l'amortisseur
de vibrations.
▶ Faire passer les tuyaux de l'amortisseur de vibrations en quart de
cercle (90°).
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
5.4.1 Contrôler l'écoulement de la soupape de sécurité de l'eau de
L'écoulement de la soupape de sécurité de l'eau de chauffage et l'écou-
lement des condensats formés dans l'air doivent être évacués par les
flexibles prémontés sur la pompe à chaleur. Pour cela, les normes et
prescriptions en vigueur doivent être impérativement respectées.
L'introduction dans la canalisation n'est autorisée que par un siphon qui
doit toujours rester accessible.
▶ Vérifier les flexibles d'écoulement et le positionnement de la soupape
1
Fig. 39 Flexibles d'écoulement des condensats et de la soupape de
2
[1]
[2]
3
6 720 644 794-36.1T
chauffage et l'écoulement des condensats
AVIS : Dégâts dus à un montage incorrect !
▶ Poser le tuyau d'écoulement des condensats dans la
pompe à chaleur en tant que siphon.
de sécurité et de l'écoulement des condensats.
sécurité de l'eau de chauffage
Flexible d'écoulement de la soupape de sécurité de l'eau
de chauffage
Flexible d'écoulement des condensats
Montage
5
1
2
6 720 644 794-37.1T
21
