Schéma de connexion 3 de 3

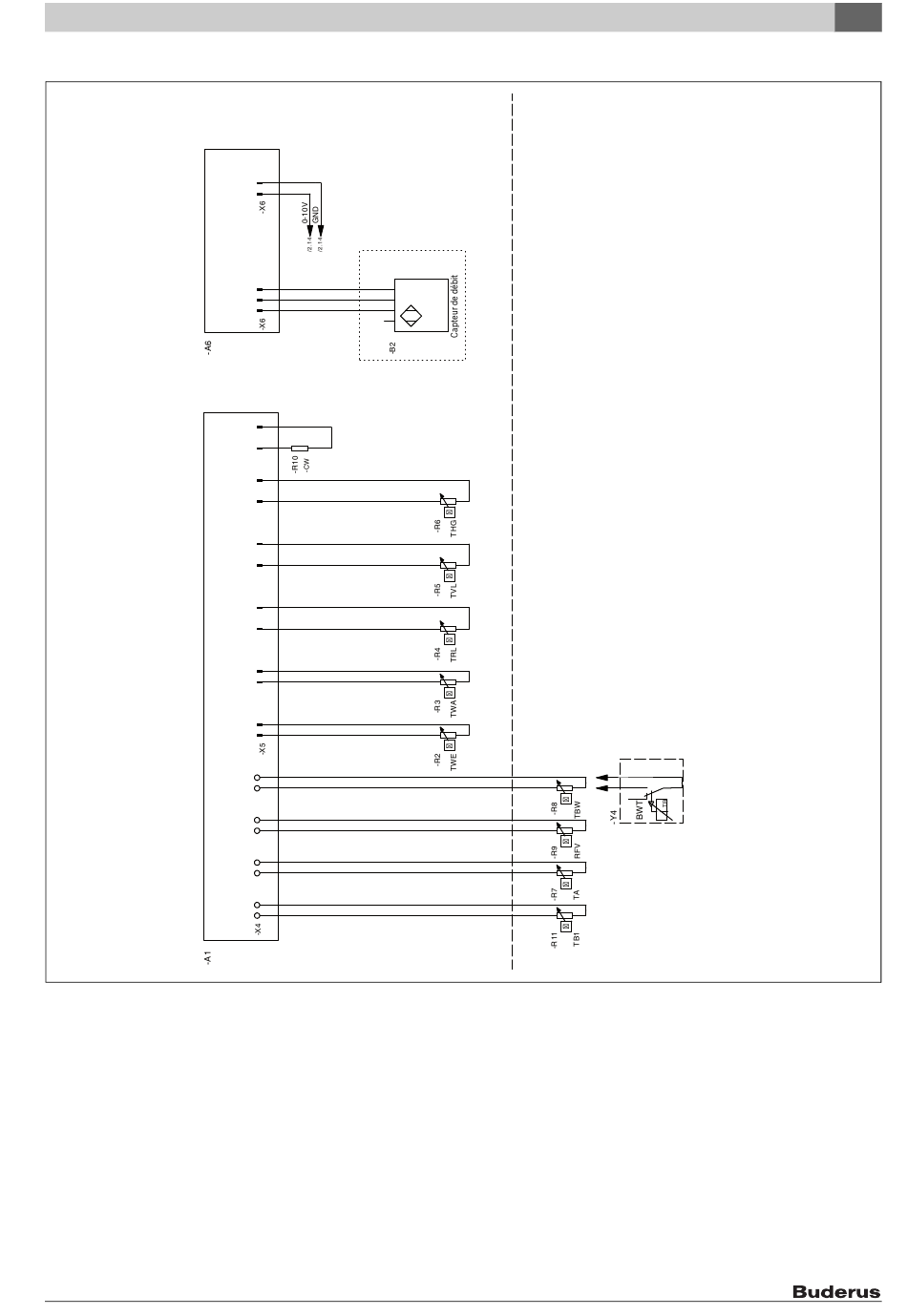

Fig. 86 Schéma de connexion 3 de 3 (Logatherm WPL 10 IK et WPL 12 IK)
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
GND
AO2
AO1
brown
GND
green
AIn
white
yellow
GND
CW.
GND
THG
GND
TVL
GND
TRL
GND
TWA
GND
TWE
GND
TBW
GND
RFV
GND
TA.
GND
TB1
Annexes
9
6 720 805 295-86.3T
47
