5
Montage
▶ Insérer la dernière fixation.

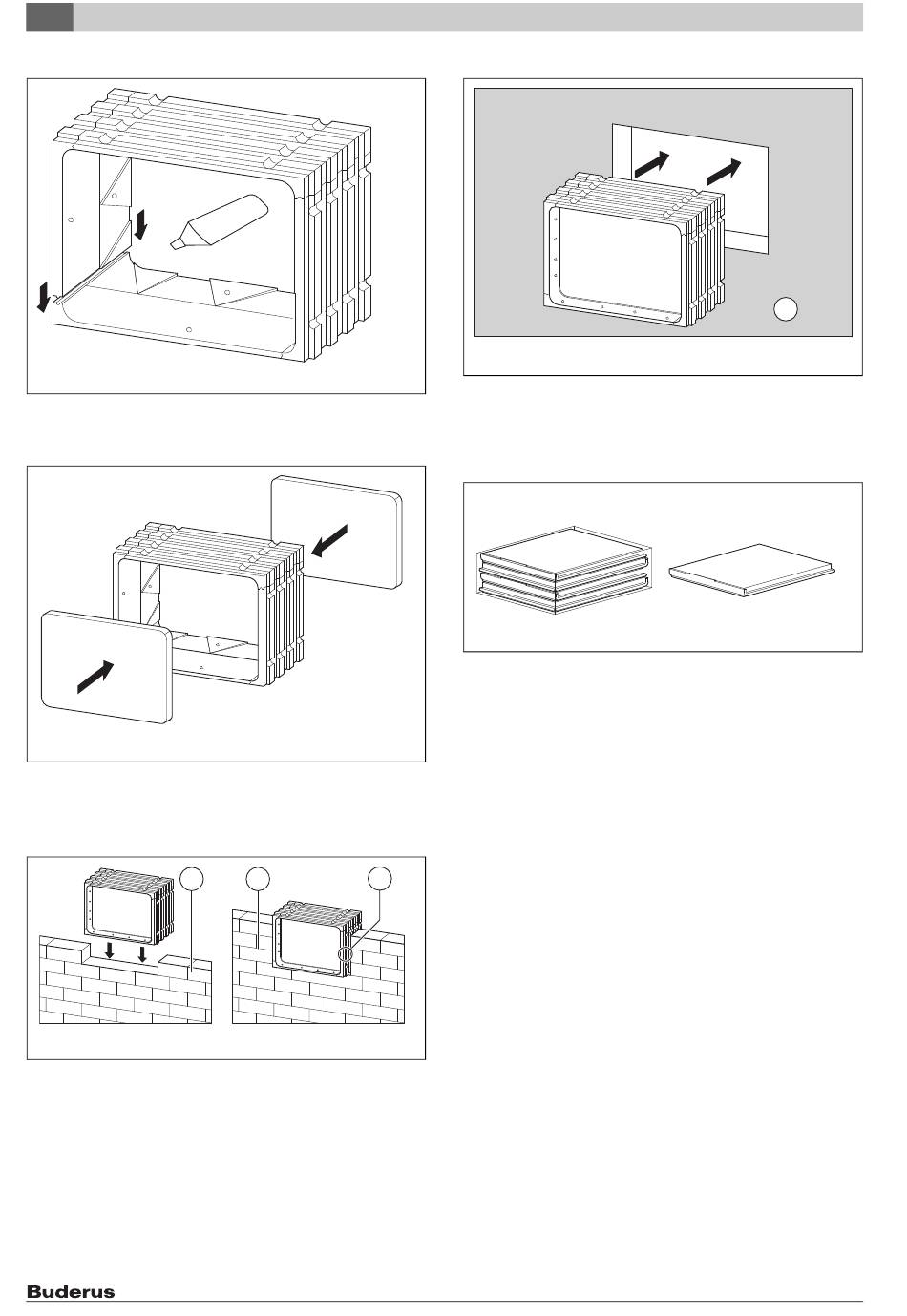

Fig. 26 Insérer la dernière fixation
Pour stabiliser le passage mural :
▶ Introduire des panneaux de contreplaqué dans le passage mural.
Fig. 27 Introduire des panneaux de contreplaqué dans le passage mural
▶ Placer le passage mural dans la maçonnerie.
En phase de gros-oeuvre en emmurant le passage mural :
▶ Monter le passage mural à 1 cm au-dessus de la façade terminée.
1
Fig. 28 Emmurer le passage mural
[1]
Côté extérieur de la maçonnerie
[2]
Insérer le passage mural dans la maçonnerie
18
6 720 644 795-24.1T
6 720 644 795-25.1T
2
1
6 720 644 794-26.1T
Ultérieurement en appliquant de la mousse :
Fig. 29 Insérer le passage mural en appliquant de la mousse
[1]
Façade terminée
5.3.3 Montage des canaux d'air
▶ Retirer les pièces de l'emballage et vérifier si elles sont complètes.
Fig. 30 Pièces livrées
▶ Assembler les canaux d'air comme pour le passage mural
( chap. 5.3.2, page 17).
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
1
6 720 644 795-27.1T
4x
6 720 644 794-28.1T
