5
Montage
▶ Dévisser les vis du cache de réglage sur la partie supérieure de la
pompe à chaleur.

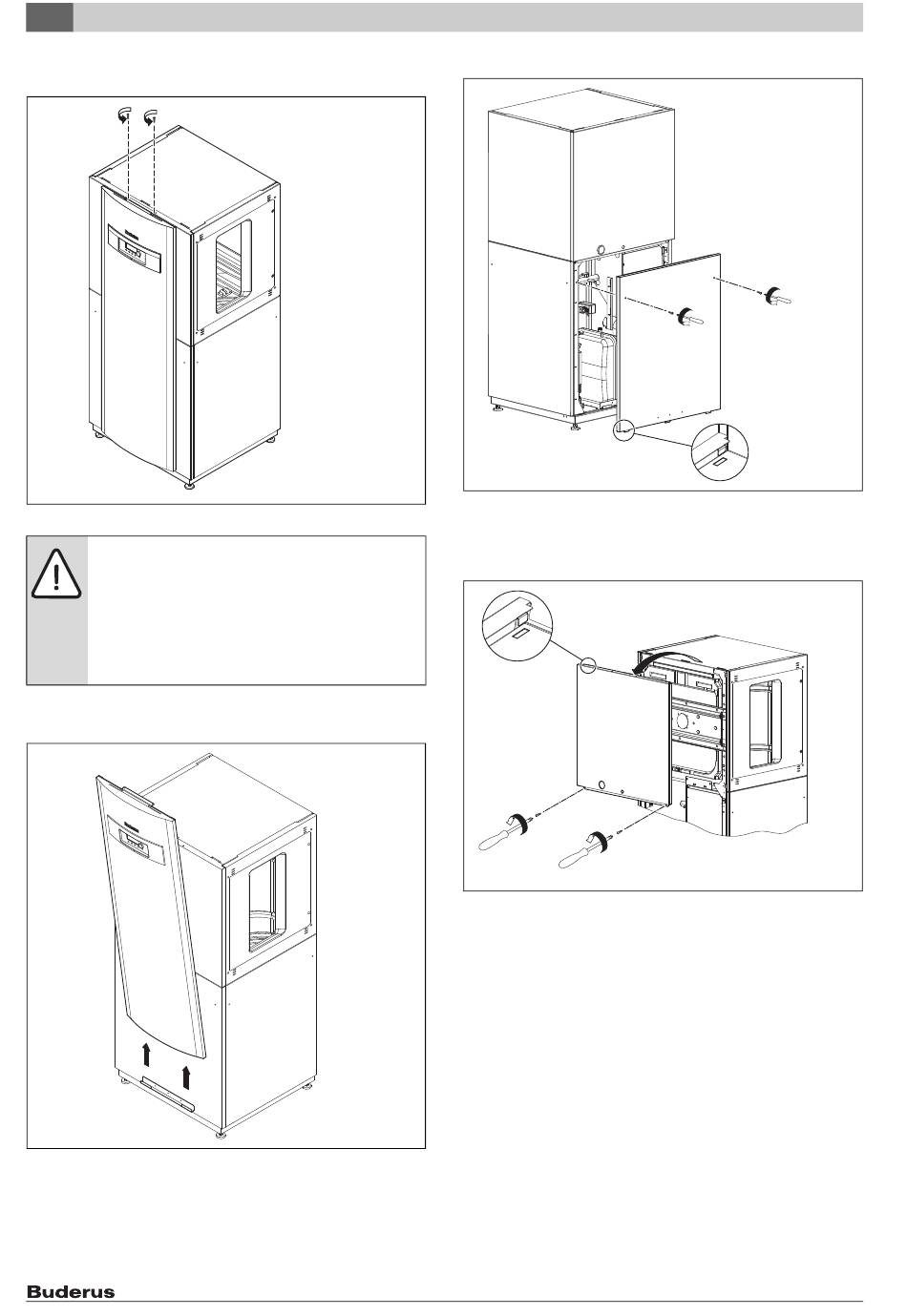

Fig. 8 Retirer les vis du cache de réglage
AVIS : Dégâts sur l'installation dus à un démontage non
conforme !
L'élément de commande du cache de réglage est relié
par un câble à la platine principale de la pompe à cha-
leur.
▶ Démonter le cache avec précaution pour ne pas en-
dommager l'élément de commande.
▶ Décrocher le cache de réglage par le haut.
▶ Retirer le cache du rail inférieur.
Fig. 9 Retirer le cache du rail inférieur
▶ Tourner les vis de fermeture rapide du panneau inférieur avant vers la
gauche de 90°.
14
6 720 644 794-04.1T
6 720 644 794-05.1T
▶ Retirer le panneau inférieur avant
Fig. 10 Retirer le panneau inférieur avant
▶ Tourner les vis de fermeture rapide du panneau supérieur avant vers
la gauche de 90°.
▶ Retirer le panneau supérieur avant.
2.
1.
1.
90°
90°
Fig. 11 Retirer le panneau supérieur avant
Pour protéger les capillaires du manomètre sur le côté intérieur du pan-
neau inférieur avant :
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
90°
1.
90°
2.
6 720 644 794-06.1T
6 720 644 794-07.1T
