9
Annexes
Schéma d'installation version 4
810(
+20
1
2
4
3

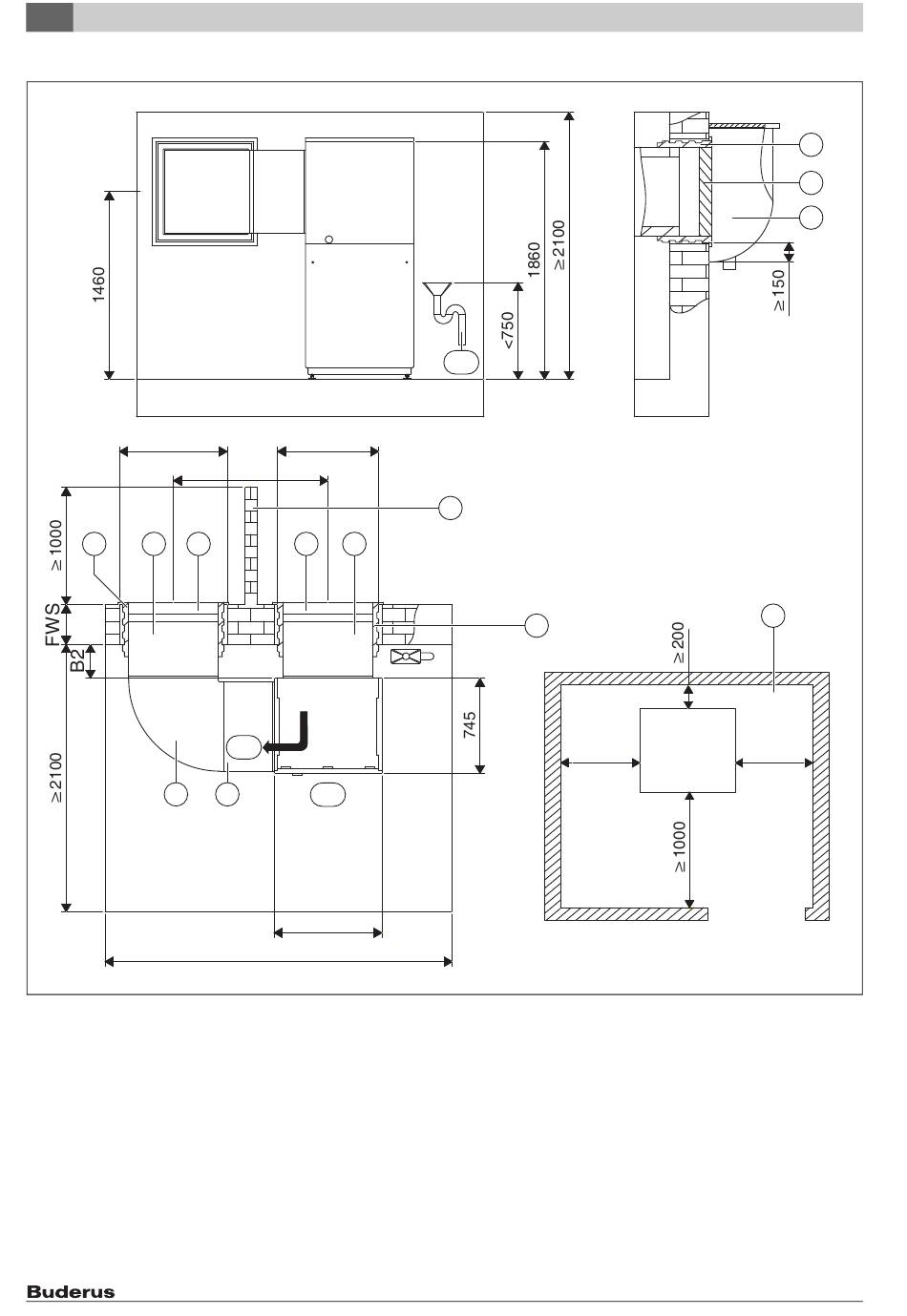

Fig. 77 Schéma d'installation version 4
[B2] Avec une épaisseur de mur fini de 240 mm - 320 mm : 355 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm : 275 mm
[LR] Direction de l'air
[BS] Côté commande
[FWS]Epaisseur du mur fini
[KA] Evacuation des condensats
[G]
Coupe montage dans saut-de-loup
[1]
Accessoire : passage mural 800x800x420 mm
[2]
Accessoire : canal d'air 700x700x450 mm
[3]
Accessoire : coude 700x700x750 mm
[4]
Montage au-dessus du niveau du sol
Accessoire : grille de protection contre les intempéries
845x850 mm
36
)
)
810(
+20
1280
4
2
LR
2
BS
845
≥2860
KA
8
1
≥600
[5]
Montage sous le niveau du sol (saut-de-loup)
Accessoire : grille de protection contre la pluie 845x850 mm
[6]
Côté chantier : saut-de-loup avec écoulement d'eau
section libre minimale 0,6 m
[7]
Distance minimale pour maintenance
[]
Cote de versement de la pompe à chaleur ~ 2000 mm
Séparation technique de ventilation : profondeur : ≥ 1000 mm,
[8]
hauteur avec montage dans saut-de-loup : ≥ 1000 mm,
hauteur avec montage au-dessus du niveau du sol : ≥ 1500 mm,
300 mm au-dessus de la grille de protection contre les intempé-
ries
G
7
≥600
6 720 644 794-75.1T
2
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
1
5
6
