Montage
▶ Faire passer le câble de sonde par le panneau isolant sur le panneau
latéral de la pompe à chaleur.
▶ Reboucher le trou qui s'est formé dans le panneau isolant à l'aide d'un
bouchon.

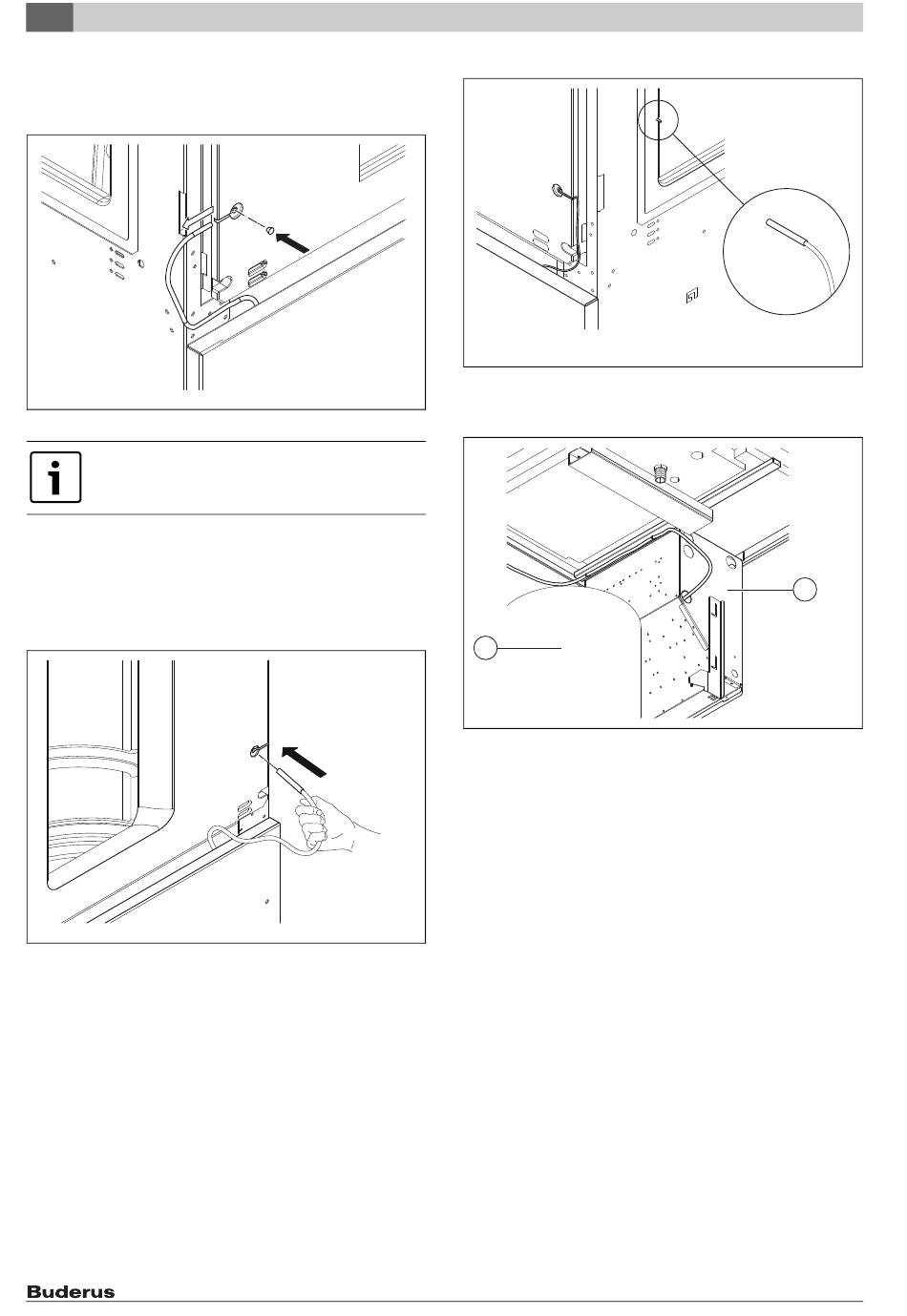

Fig. 17 Faire passer le câble de sonde
Monter la sonde de température avec le câble de sonde
toujours sur le côté opposé au canal.
▶ Changer les panneaux latéraux droits avec isolation de 180° sur le
côté gauche et les deux panneaux latéraux gauches avec isolation de
180° sur le côté droit.
▶ Perforer le trou prépercé sur le panneau isolant côté droit de la pompe
à l'aide d'un tournevis.
▶ Faire passer la sonde de température avec le câble par le trou.
Fig. 18 Faire passer la sonde de température avec le câble par le trou
16
▶ Accrocher la tête de la sonde dans le support côté droit de la pompe.
Fig. 19 Accrocher la tête de la sonde dans le support côté droit
6 720 644 794-13.1T
▶ Faire passer le câble de la sonde par le support de câble et le rail trans-
versal avec des trous de fixation jusqu'au boîtier de commande.
2
Fig. 20 Faire passer le câble de sonde jusqu'au boîtier de commande
[1]
[2]
▶ Montage des panneaux isolants
– Placer le panneau isolant en bas.
– Appuyer sur le panneau isolant avec précaution du bas vers le haut
pour le placer en bonne position.
6 720 644 794-14.1T
Côté arrière du boîtier de commande
Côté arrière du ballon tampon intégré
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
6 720 644 794-15.1T
1
6 720 644 794-16.1T
