– Recommandation : utiliser de l'eau savonneuse comme lubrifiant.
Les clavettes des panneaux isolants sont enclenchées dans les
encoches prévues à cet effet.
1
4

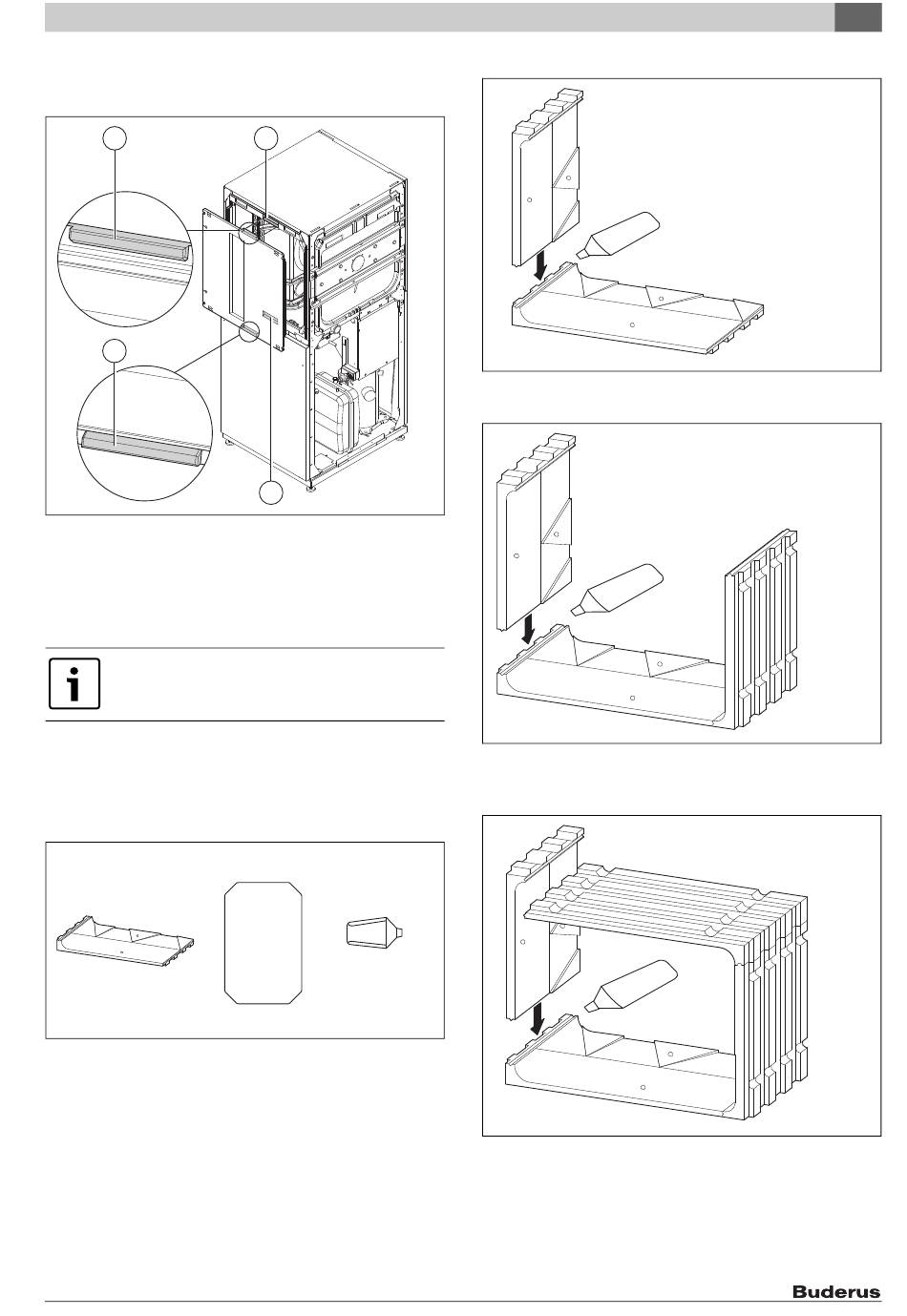

Fig. 21 Clavettes du panneau isolant et encoches
[1]
Clavette supérieure du panneau isolant
[2]
Encoche supérieure
[3]
Encoche inférieure
[4]
Clavette inférieure du panneau isolant
▶ Remonter les panneaux latéraux
Si l'isolation EPP est endommagée, elle peut être répa-
rée avec un pistolet à colle chaude et de la colle sans sol-
vant.
5.3.2 Assembler puis monter le passage mural
Le passage mural est un composant nécessaire au fonctionnement.
Deux passages muraux sont nécessaires pour chaque pompe à chaleur.
▶ Retirer les pièces nécessaires de l'emballage et vérifier si elles sont
complètes.
4x
Fig. 22 Pièces livrées du passage mural
▶ Appliquer du lubrifiant sur les pattes de fixation d'un élément insé-
rable.
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
2
3
6 720 644 794-17.1T
2x
1x
6 720 644 794-20.1T
▶ Poser l'élément insérable adapté sur les pattes de fixation et appuyer.
Fig. 23 Assembler les éléments insérables
▶ Insérer l'élément suivant à l'aide du lubrifiant.
Fig. 24 Insérer l'élément suivant
▶ Pivoter l'élément assemblé sur 90°.
▶ Insérer le dernier élément en bas à l'aide du lubrifiant.
Fig. 25 Insérer le dernier élément en bas
▶ Pivoter les éléments assemblés encore de 90°.
Montage
5
6 720 644 794-21.1T
6 720 644 795-22.1T
6 720 644 794-23.1T
17
