5
Montage
5.1
Local d'installation
AVIS : Dégâts sur l'installation dus au gel et à la
corrosion !
▶ Installer la pompe à chaleur à l'intérieur d'un bâti-
ment.
▶ Installer la pompe à chaleur dans un local sec à l'abri
du gel.
Le local d'installation doit répondre aux prescriptions DIN EN 378 et aux
directives locales en vigueur.
5.2
Installation de la pompe à chaleur
PRUDENCE : Risque d'accident dû à une installation non
conforme !
▶ Faire installer la pompe à chaleur uniquement par un
professionnel agréé.
▶ Installer la pompe à chaleur toujours à plusieurs.
▶ Respecter les prescriptions locales en vigueur en ma-
tière de prévention des accidents, les prescriptions
légales ainsi que les règlements et directives.
AVIS : Dégâts sur l'installation dus à une installation non
conforme !
▶ Ne pas pencher la pompe au-delà de 45°.
▶ Tenir compte du schéma d'installation du type de
pompe concerné ( chap. 9.2, page 33).
▶ Respecter les dimensions et distances minimales.
▶ Le côté boîtier de commande doit toujours être facile-
ment accessible.
≥600

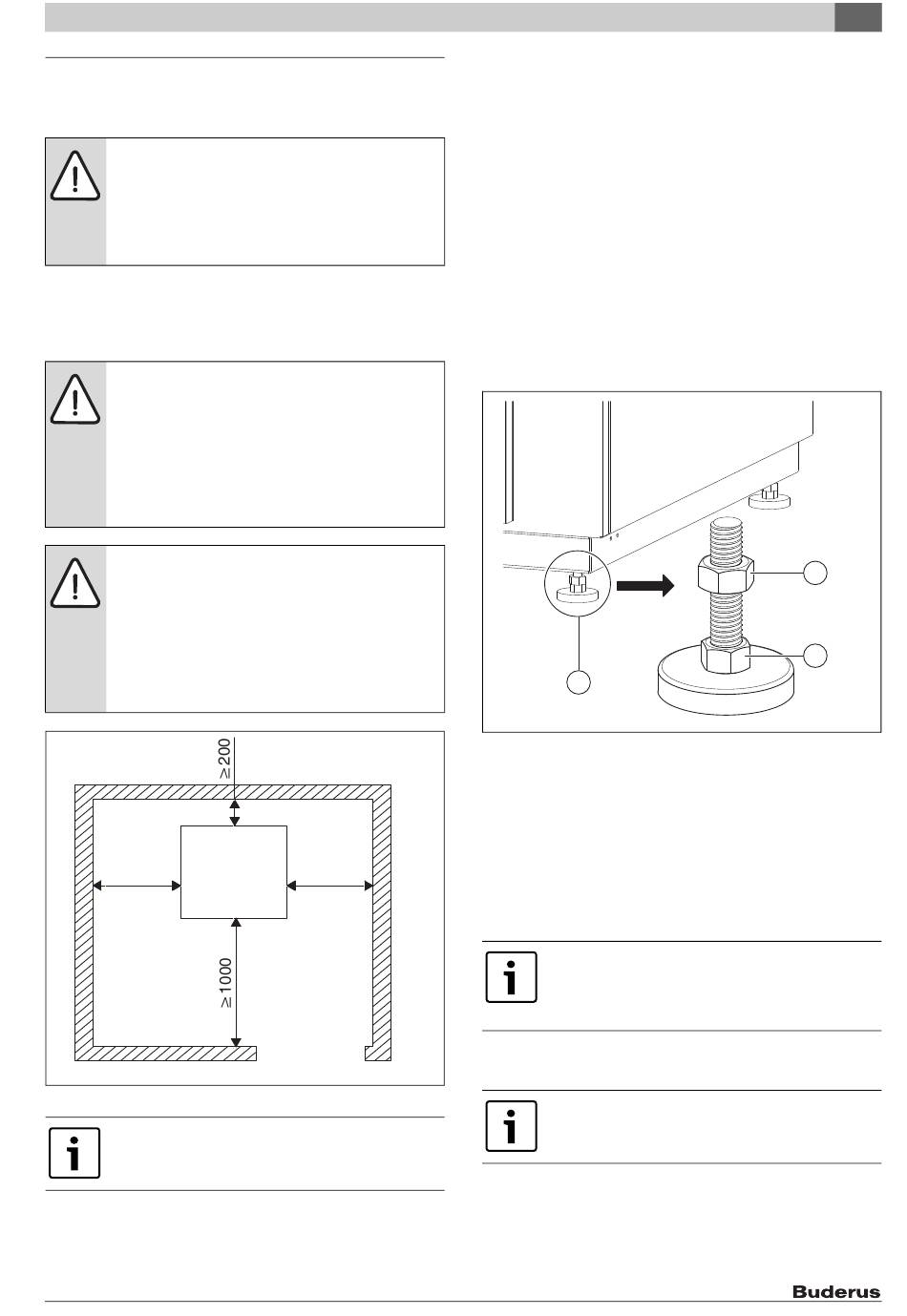

Fig. 6 Distances minimales Logatherm WPL...IK
Si les écarts sont réduits au minimum, il faut raccourcir
les canaux d'air. Ceci entraîne une forte augmentation du
niveau sonore.
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
≥600
6 720 644 794-86.1T
▶ Ne pas poser la pompe à chaleur sur les socles de chaudière ou sur la
dalle.
▶ S'assurer que le support remplit les conditions suivantes :
– déterminé pour le poids de la pompe à chaleur
– fixe et horizontale
– de préférence avec découplage des bruits solidiens.
▶ Retirer l'emballage et le conserver précieusement.
▶ Recycler les emballages en respectant l'environnement.
▶ Soulever la pompe à chaleur de la palette.
▶ Montage des pieds :
– Basculer la pompe à chaleur d'un côté de manière à ce que la partie
inférieure de l'autre côté ne repose plus sur le sol.
– Fixer la pompe pour qu'elle ne rebascule pas en position initiale.
– Monter les pieds du côté où la pompe ne touche pas le sol, à l'avant
et à l'arrière.
– Reposer la pompe avec précaution dans sa position initiale.
– Répéter le processus pour l'autre côté.
1
Fig. 7 Montage des pieds
[1]
Pied
[2]
Contre-écrou
[3]
Vis de réglage
▶ Placer la pompe à l'emplacement définitif.
▶ Positionner la pompe à chaleur horizontalement à l'aide des vis
réglables [3].
▶ Resserrer les contre-écrous [2].
5.3
Montage de la ventilation
Les canaux d'air avec accessoires sont nécessaires pour
le fonctionnement de la pompe à chaleur. Ils ne sont pas
joints à la livraison.
▶ Utiliser uniquement des accessoires d'origine.
5.3.1 Modifier la position du soufflage d'air de la droite vers
la gauche
Les pompes à chaleur sont livrées dans leur version stan-
dard avec un soufflage d'air situé à droite.
Selon les conditions existantes, il peut s'avérer nécessaire de modifier la
position et de placer le soufflage à gauche.
Montage
5
2
3
6 720 644 794-03.1T
13
