Mise en service
Remplissage du circuit de chauffage
▶ Remplir la pompe à chaleur par le robinet de remplissage et de
vidange ( fig. 49, page 25).
Purge du circuit de chauffage
Pour purger le circuit de chauffage des WPL 6 IK et WPL 8 IK :
▶ Purger le circuit de chauffage via une vanne de purge. [1] sur le ballon
tampon intégré [3].
1
2
3

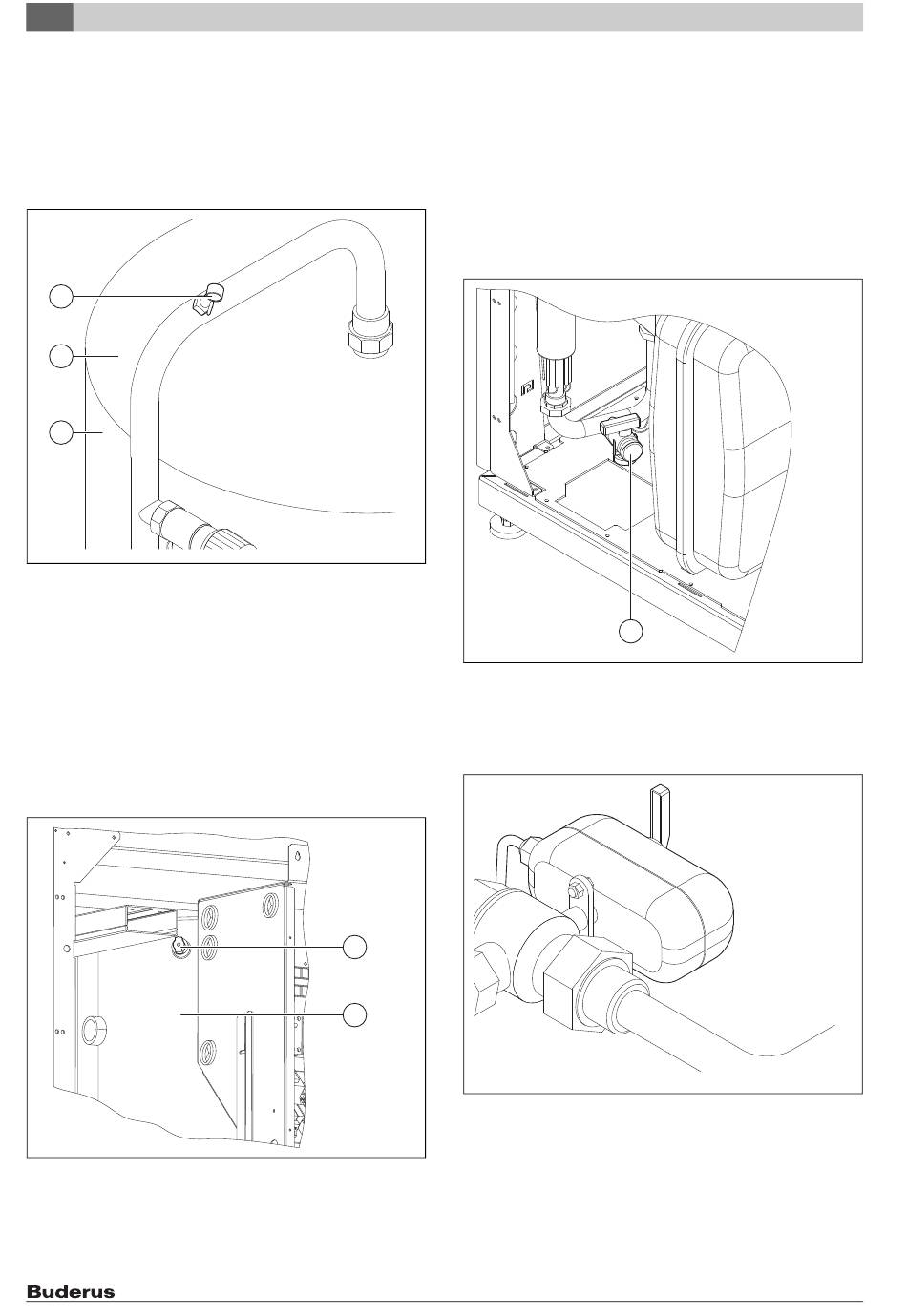

Fig. 51 Purger le circuit de chauffage (Logatherm WPL 6-8 IK)
[1]
Vanne de purge
[2]
Partie supérieure du ballon tampon intégré
[3]
Ballon tampon intégré
▶ Remonter le panneau frontal inférieur.
▶ Remonter le cache de réglage
Une fois les rinçages de la pompe à chaleur, du circuit de chauffage et du
circuit de chargement ECS terminés :
▶ Démarrer le programme de purge du gestionnaire de pompe.
Pour purger le circuit de chauffage de la WPL 10 IK :
▶ Purger le circuit de chauffage via une vanne de purge. [1] sur le ballon
tampon intégré [2].
Fig. 52 Purger le circuit de chauffage (Logatherm WPL 10 IK)
[1]
Vanne de purge
[2]
Ballon tampon intégré
▶ Remonter le panneau frontal inférieur.
▶ Remonter le cache de réglage
26
Une fois les rinçages de la pompe à chaleur, du circuit de chauffage et du
circuit de chargement ECS terminés :
▶ Démarrer le programme de purge du gestionnaire de pompe.
6.3.2 Logatherm WPL 12 IK
Assurez-vous que la pompe à chaleur est exempte d'air.
▶ Le cas échéant, démonter le cache de réglage et le panneau inférieur
avant ( chap. 5.3.1, page 13).
Rinçage du circuit de chauffage
▶ Rincer la pompe à chaleur pendant cinq minutes via un robinet de
remplissage et de vidange [1].
6 720 644 794-49.1T
Fig. 53 Rincer la pompe à chaleur
[1]
▶ Pendant le rinçage, appuyer sur le bouton de réinitialisation en tour-
nant le levier de la vanne d'inversion du circuit de chargement ECS
dans le sens contraire des aiguilles d'une montre.
1
2
Fig. 54 Vanne d'inversion de la WPL 12 IK avec levier
6 720 644 794-50.1T
1
Robinet de remplissage et de vidange
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
6 720 644 794-51.1T
6 720 644 794-52.1T
