Hydraulique 2 : 2 circuits de chauffage, ballon tampon parallèle externe et ballon ECS (code hydraulique 210)
R
ZIP
TBW
Logalux SH...EW

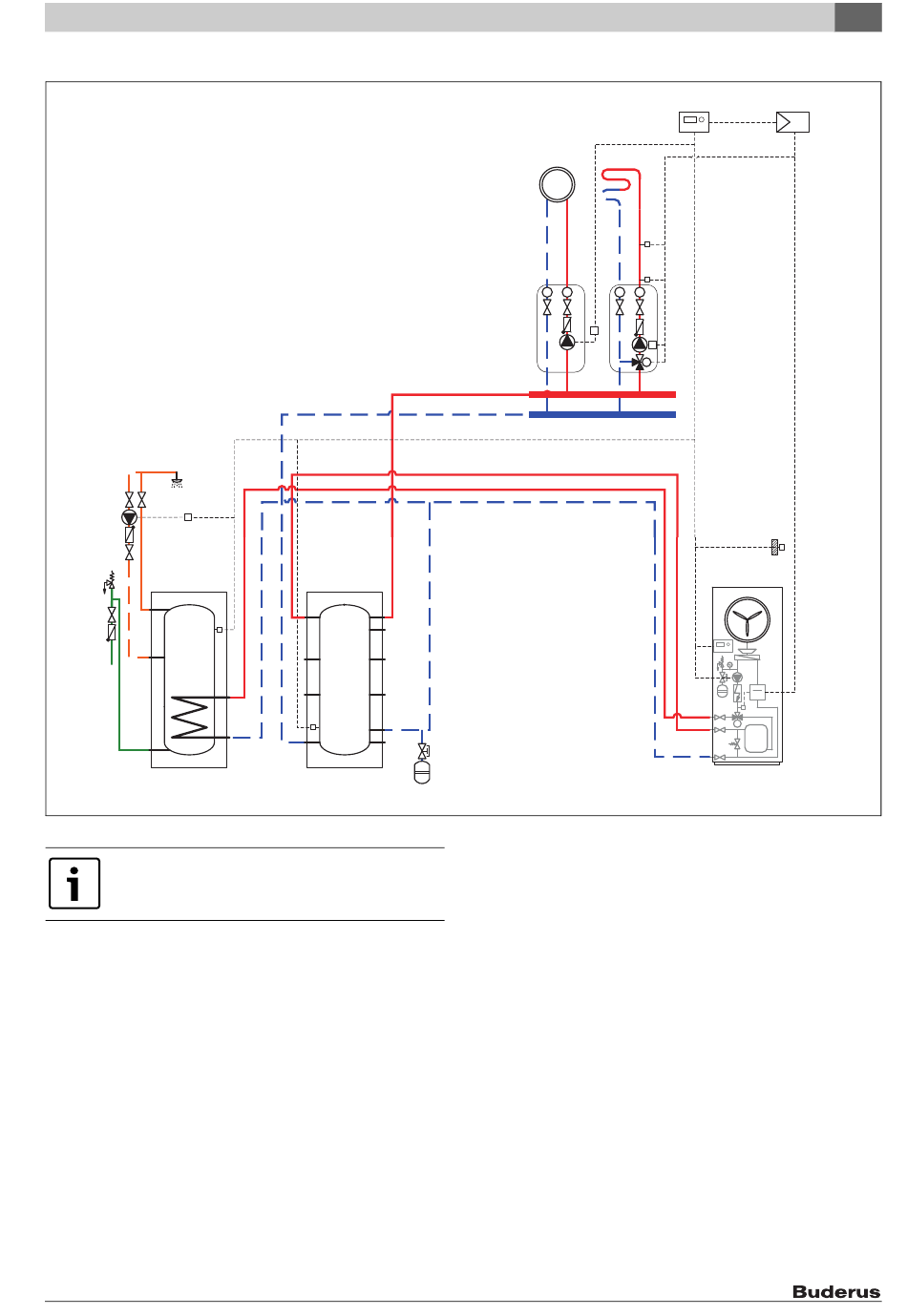

Fig. 88 Hydraulique 2 : 2 circuits de chauffage, ballon tampon parallèle externe et ballon ECS
Le schéma de connexion n'est représenté qu'à titre indi-
catif – respecter l'occupation des buses.
Description succincte
• Pompe à chaleur compacte air/eau pour l'installation intérieure, deux
circuits de chauffage, avec tampon parallèle externe et ballon ECS
• La pompe à chaleur compacte est préalablement équipée des compo-
sants suivants :
– Ballon tampon 55 l pour WPL6 IK et WPL8 IK
– Ballon tampon 80 l pour WPL10 IK et WPL12 IK
– Pompe de circulation à efficience énergétique
– Serpentin 6 kW dans WPL6 IK et WPL8 IK
– Serpentin 9 kW dans WPL WPL10 et WPL WPL12 comme complé-
ment de chauffage et pour la production d'ECS
– Gestionnaire de pompes à chaleur Logamatic HMC20
– Platine supplémentaire Logamatic HMC20 Z
– Compteur d'énergie
– Vanne d'inversion pour la production d'ECS
– Soupape différentielle pour le circuit de chauffage
– Vase d'expansion 18 l pour WPL6 IK et WPL8 IK
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
TRL/G
Logalux PS...EW
T
T
T
T
R
R
HUP
M
Logatherm WPL...IK
– Vase d'expansion 24 l pour WPL10 IK et WPL12 IK
– Purgeur rapide, manomètre et soupape de sécurité pour le circuit
de chauffage
• Fonctionnement monoénergétique
• conçu pour deux circuits de chauffage
• sont joints à la livraison de la pompe à chaleur
– sonde de température extérieure
– trois robinets d'arrêt pour le circuit de chauffage
– amortisseur de vibrations pour le circuit de chauffage
– quatre pieds réglables
– notice d'installation et de montage.
Annexes
HMC20
HMC20 Z
1
6
D
TB1
FP1
MK1
TA
ZUP
000
∏
J
M
6 720 645 211-65.1il
9
51
